25.手掌平托重为G的橙子加速上升,橙子受到的支持力大小为F1,对手掌压力大小为F2,则(    )

(A)F1G         (B)F1F2        (C)F2G         (D)F1F2

【答案】

D



35.如图所示电路,R1=6 Ω,R2=4 Ω,R3=2 Ω。当在a、b端加一恒定电压时。R1R2两端的电压比和通过R1R2的电流比分别为(    )

(A)3∶2和1∶1              (B)2∶1和1∶1

(C)3∶2和2∶3              (D)2∶1和2∶3

【答案】

A

【解析】

R2R3串联,I2I3,总电阻为6 Ω,根据并联电路的支路电流与电阻成反比的特点可得:I1I2=1∶1,因此I1I2I3=1∶1∶1;

UIR可得,U1U2U3=6∶4∶2。

正确选项为A。

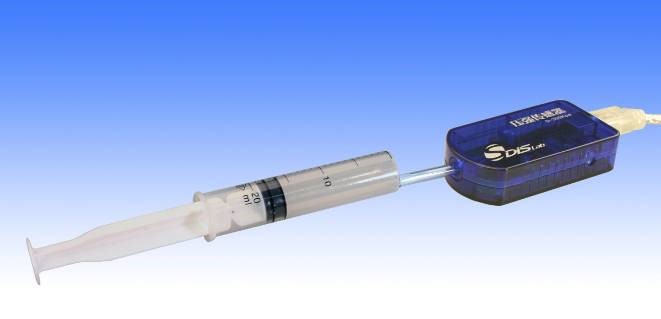

36.右图为“用DIS研究温度不变时,一定质量的气体压强与体积的关系”实验装置示意图。该实验的研究对象是____________,通过压强传感器可得到气体的压强p,从_______读出气体的体积V

【答案】

封闭在注射器内的气体,注射器上的刻度

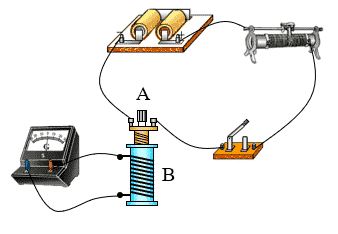

37.右图为“研究感应电流产生条件”的实验装置示意图。闭合电键后,能产生感应电流的操作有__________________(写出两种)。本实验产生的感应电流存在于________(选填“A”或“B”)线圈。

【答案】

抽出A线圈,移动滑动变阻器的滑片P等;B

【解析】

只要使穿过闭合线圈B的磁通量发生变化,就可以在B线圈中产生感应电流。对应的操作有:抽出A线圈,移动滑动变阻器的滑片P,断开电键(注意:电键初始时是闭合的)



38.在“研究共点力的合成”实验中,橡皮筋、细绳和木板应保持________。请在图中用力的图示法求出F1F2的合力F=_______N。

【答案】

平行,5.0 N<F<6.0 N均正确



39.如图所示电路中,A、B为小灯泡,R为滑动变阻器,电路两端的电压和灯泡电阻均保持不变。

(1)为使小灯泡B变亮,变阻器的滑片应向哪边移动

(2)分析证明(1)操作过程中,小灯泡A的亮度变化情况。

【答案】

(1)滑片应向右移动

(2)滑片向右移动,并联部分电阻变大;因电源两端电压U恒定,UUA+UB,所以UB增大,UA减小,又因为PA=\(\frac{{U_A^2}}{{{R_A}}}\),所以A灯的亮度变暗。

【解析】

(1)假设滑片向右移动,并联部分电阻变大,总电阻也增大,总电流I减小,UAIRA减小,而UBUUUA是增大的,因此灯泡B变亮;

(2)由上面的分析可知,通过灯泡A的电流减小,A灯变暗。



40.如图,一物体在恒定水平拉力F作用下,从静止开始从光滑固定斜面的顶端运动到底端。

(1)物体在斜面上做什么运动?

(2)若将拉力F的方向改为竖直向上,物体仍能从静止开始沿斜面由顶端移动到底端,分析证明此过程中物体机械能的变化情况。

【答案】

(1)初速为零的匀加速直线运动。

(2)物体运动过程中受重力、支持力、拉力作用,其中支持力不做功,重力做功不影响机械能的变化,拉力竖直向上,与物体运动方向的夹角大于90°,物体克服拉力做功,机械能减小。
