40．天空盒和天空球（v0.5）

2011 年 4 月初，趁学生期中考试期间的些许闲暇，花了近一个半月的时间将 StunEngine 从 0.4 版本升级到了 0.5，使用的 API 也从 XNA3.1 迁移到了 XNA4.0，而XNA4.0针对DX10和WP7进行了较大的改动，具体变化的内容可参见 XNA 的帮助文件或 Shawn Hargreaves 博客中的 Breaking changes in XNA Game Studio 4.0 和 XNA 3.1 to XNA 4.0 Cheat Sheet，很多东西都需要重新写过，对于 StunEngine 引擎来说，主要的难点有三：

难点1：XNA4.0 取消了 EffectPool，这意味着在 effect 文件中不支持shared参数，而在StunEngine0.4中主要使用的共享参数主要有投影矩阵、雾化颜色、雾化距离、环境光颜色、光源参数数组等，这些参数只需在游戏循环中设置一次，就可以改变每个对象的effect中的这个参数，但现在这个方法不可用，虽然不去掉shared修饰符HLSL编译器并不会报错，但实际上编译时会忽略掉它。解决方法在下面几篇文章会提到。

难点2：取消了硬件剪裁，即取消了图形设备的Device.ClipPlanes[n].Plane属性，Shawn Hargreaves解释这样做的原因是DirectX 10之后不再支持硬件剪裁，而且近十几年以来的趋势就是将固定管道转移到可编程流水线中（例如DX10中的alpha测试，SM3.0中的雾化计算，更早些年中的光照计算和纹理设置等）。这样水面的实现就要换另一种方式实现，答案是将剪裁代码放在Effect文件中，这个方法主要参考了《3D Graphics with XNA Game Studio 4.0》（本网站有电子书和源代码下载）第5章中的水面示例，官网的 How to replace ClipPlanes[n].Plane in XNA 4.0 也非常有参考价值。

难点3：因为与 RenderTarget2D 功能类似，所以 XNA4.0 取消了 ResolveBackBuffer 和 ResolveTexture2D，详情可参见 Shawn Hargreaves 博客中的 ResolveBackBuffer and ResolveTexture2D in XNA Game Studio 4.0。这样就无法直接从后备缓冲中获取屏幕截图，而且 RenderTarget2D 现在是从 Texture2D 类继承的，所以也无需拥有 RenderTarget2D.GetTexture() 方法，这会给 StunEngine 引擎的后期处理类带来一定的麻烦，具体解决方法会在以后的后期处理类 PostProcessor 中讨论。

在引擎升级过程中最费时间的就是 Effect 系统，幸运的是，官网上有一个非常好的例子 Stock Effects示例，它实际上是开放了 XNA 系统内置的BasicEffect、SkinnedEffect、EnvironmentMapEffect、DualTextureEffect、AlphaTestEffect、SpriteBatch 的源代码，从这个示例中我学到了很多东西，强烈推荐去研究一下它的实现思路，本引擎新的 Effect 系统主要就是参考这个示例。

简而言之，每个 Effect 系统都是由三个板块构成的，以后的文章都会按照这个思路进行介绍。

首先讨论天空盒，因为它无需处理光照，顶点也只有 8 个，最为简单。

第一步：创建Effect文件

首先是编写天空盒使用的Effect文件，先贴上代码：

float4x4 WorldViewProj : WORLDVIEWPROJECTION;   // 世界矩阵、视矩阵、投影矩阵的组合矩阵

// 天空盒使用的立方纹理
texture CubeTexture;

// 立方纹理采样器
sampler CubeTextureSampler = sampler_state
{
	texture = <CubeTexture>;
	magfilter = LINEAR;
	minfilter = LINEAR;
	mipfilter=LINEAR;
	AddressU = clamp;
    AddressV = clamp;
};

bool ClipPlaneEnabled = false;   // 是否开启剪裁，默认为false
float4 ClipPlane;                // 剪裁平面

// 天空盒使用的顶点着色器输出结构
struct SkyBoxVSOut
{
    float4 PositionPS : SV_Position;
    float3 Pos3D : TEXCOORD0;
};

SkyBoxVSOut SkyBoxVS( float4 Position : SV_Position)
{
	SkyBoxVSOut vout;

	vout.PositionPS = mul(Position, WorldViewProj);
    vout.Pos3D = Position;

	return vout;
}

float4 SkyBoxPS(float3 Pos3D: TEXCOORD0): SV_Target0
{
	if(ClipPlaneEnabled)
		clip(dot(float4(Pos3D, 1), ClipPlane));
	return texCUBE(CubeTextureSampler, Pos3D);
}

technique SkyBox
{
	pass Pass0
    {
    	VertexShader = compile vs_2_0 SkyBoxVS();
        PixelShader  = compile ps_2_0 SkyBoxPS();
    }
}

代码很短，其中的原理大部分已经在28.天空盒SkyBoxSceneNode类中的介绍过了，但有两点需要额外说明：

1．在Effect文件中并没有像网上的许多示例那样包含世界矩阵World、视矩阵View和投影矩阵Projection，而是只包含一个这三者的组合矩阵WorldViewProj，而这个组合矩阵是在XNA程序中预先算好（具体计算过程会在后面的第二步中提到）传递到shader中的。如果你稍微学习过一点顶点着色器程序，你会发现绝大部分Effect文件的顶点着色器的开始代码都是相同的：即将顶点的本地坐标转换到世界坐标，典型代码如下：

float4x4 ViewProjection = mul (View, Projection);
float4x4 WorldViewProjection = mul(World, ViewProjection);
Output.Position =mul(inPos,WorldViewProjection);

GPU会对每个顶点进行同样的操作，如果一个模型的顶点数量很多，计算量是很大的。但情况并非如此，HLSL编译器挺聪明的，它会在编译时自动将对所有顶点来说都相同的操作提取出来，在顶点着色器程序之前将这些操作在CPU中进行，这种操作称之为preshader，它可以提高性能，避免不必要的运算，想了解具体详情，可以参考一下Riemers的Cleaning up our interface using Preshaders(http://www.riemers.net/eng/Tutorials/XNA/Csharp/Series3/Preshaders.php)一文。

但是在Stock Effects示例中也提到preshader的缺点：

因此它使用的是直接传递WorldViewProj矩阵，然后使用一行代码实现上述的三行代码同样的顶点变换，不过使用这种做法CPU就要负担较大的计算量。

vout.PositionPS = mul(Position, WorldViewProj);

2．相对于StunEngine0.4，天空盒的Effect文件额外多了两个参数：布尔类型的ClipPlaneEnabled和float4类型的ClipPlane，在像素着色器程序的开头多了两行代码：

if(ClipPlaneEnabled)
    clip(dot(float4(Pos3D, 1), ClipPlane));

这就是解决剪裁平面问题的方法，在一开始的难点2中我就提到，XNA4.0中取消了硬件剪裁，要实现水面的反射和折射，剪裁的操作必须在shader中实现，解决方法很简单。关键就是Effect的内置指令clip，clip只能用在pixel shader中，用法是clip(x)，其中的参数x小于0，则就将这个像素剪裁。

例如剪裁平面ClipPlane为float4(0,1,0,-2)，这个float4的前三个分量表示法线方向，第四个分量表示离开坐标原点的负距离，因此一个float4就可以唯一确定一个平面（具体解释在XNA帮助文件中就有，你可以自己找一下），float4(0,1,0,-2)即表示y=2的正面向上平面。比方说有一个点它的世界坐标为(3,4,5)，即它在y=2平面之上，那么dot(float4(Pos3D, 1), ClipPlane)=dot(float4(3,4,5,1),float4(0,1,0,-2))=3*0+4*1+5*0+1*-2=2，因为点乘的结果大于0，所有不会被剪裁，同理同样的点在ClipPlane= float4(0,-1,0,2)（表示y=2正面向下的平面）时就会被剪裁。

第二步：创建Effect文件的封装类

一开始学习XNA时，在Draw代码中最常见的代码是：

effect.Parameters["World"].SetValue(worldMatrix);
effect.Parameters["View"].SetValue(viewMatrix);
effect.Parameters["Projection"].SetValue(projectMatrix);
effect.Parameters["lightDirection"].SetValue(lightDirection);
effect. Parameters["Texture"].SetValue(texture);

即每次调用绘制过程时都要设置effect的参数，这样做的缺点主要有两个：

1．无法进行类型检查，比方说将一个float类型的参数设置给effect的World参数，XNA程序是不会报错的，只有生成程序后才会报错让你意识到参数类型有误。

2．SetValue方法比较耗费资源，如无必要就不应该调用，上述代码中的第4、5个参数在程序运行过程中往往是不变的，就没有必要在Draw方法中每帧进行设置。 当你使用XNA框架内置的BasicEffect时，发现它并不是直接设置的，它的代码是这样的：

basicEffect.World = worldMatrix;
basicEffect.View = viewMatrix;
basicEffect.Projection = projectMatrix;

这样做的原因是BasicEffect实际上是effect的一个封装类。 在Stock Effects示例中提到：在设计effect参数时，一个非常重要的事情就是需要提供一个清晰的API，最终的参数格式并不总是最有效率的。使用effect封装类将API所需的属性暴露，而无需将这些属性匹配HLSL的底层shader参数。当程序员改变了一个属性时，我们只需设置一个dirty标志，然后在OnApply过程中重新计算HLSL参数。

因此在StunEngine.Effects命名空间新建一个类SkyBoxEffect，它继承自XNA引擎内建的Effect类，位于Effects文件夹下。具体代码如下：

using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using StunEngine.Rendering;

namespace StunEngine.Effects
{
    ///
/// 对绘制天空盒的SkyBox.fx的封装。 ///

public class SkyBoxEffect : Effect { // Effect参数 EffectParameter worldViewProjParam; EffectParameter cubeTextureParam; EffectParameter clipPlaneParam; EffectParameter clipPlaneEnabledParam; // 字段 Matrix world = Matrix.Identity; Matrix view = Matrix.Identity; Matrix projection = Matrix.Identity; Vector3 eyePosition=Vector3 .Zero ; bool clipPlaneEnabled = false; EffectDirtyFlags dirtyFlags = EffectDirtyFlags.All; ///

/// 获取或设置世界矩阵。世界矩阵改变时会影响effect的WorldViewProj参数 ///

public Matrix World { get { return world; } set { world = value; dirtyFlags |= EffectDirtyFlags.WorldViewProj; } } ///

/// 获取或设置视矩阵,视矩阵改变时会影响effect的WorldViewProj。 ///

public Matrix View { get { return view; } set { view = value; dirtyFlags |= EffectDirtyFlags.WorldViewProj; } } ///

/// 获取或设置投影矩阵,,投影矩阵改变时会影响effect的WorldViewProj。 ///

public Matrix Projection { get { return projection; } set { projection = value; dirtyFlags |= EffectDirtyFlags.WorldViewProj; } } ///

/// 获取或设置相机位置,相机位置改变时会影响effect的WorldViewProj。 ///

public Vector3 EyePosition { get { return eyePosition; } set { eyePosition = value; dirtyFlags |= EffectDirtyFlags.WorldViewProj; } } ///

/// 获取或设置天空盒使用的立方纹理 ///

public TextureCube CubeTexture { get { return cubeTextureParam.GetValueTextureCube(); } set { cubeTextureParam.SetValue(value); } } ///

/// 获取或设置剪裁平面，将这个值设置为Vector.Zero就关闭剪裁 ///

public Vector4 ClipPlane { get { return clipPlaneParam.GetValueVector4(); } set { if (value == Vector4.Zero) clipPlaneEnabled = false; else clipPlaneEnabled = true; clipPlaneEnabledParam.SetValue(clipPlaneEnabled); clipPlaneParam.SetValue (value); } } ///

/// 使用默认参数创建一个新SkyBoxEffect对象。 ///

public SkyBoxEffect(GraphicsDevice device) : base(device, Resource.SkyBoxEffectBin) { CacheEffectParameters(null); } ///

/// 通过从一个已经存在的对象中复制参数创建一个新SkyBoxEffect对象。 ///

protected SkyBoxEffect(SkyBoxEffect cloneSource) : base(cloneSource) { CacheEffectParameters(cloneSource); world = cloneSource.world; view = cloneSource.view; projection = cloneSource.projection; eyePosition =cloneSource .eyePosition ; clipPlaneEnabled = cloneSource.clipPlaneEnabled; } ///

/// 创建一个当前SkyBoxEffect对象的副本。 ///

public override Effect Clone() { return new SkyBoxEffect(this); } ///

/// 缓存effect的参数。 ///

void CacheEffectParameters(SkyBoxEffect cloneSource) { worldViewProjParam = Parameters["WorldViewProj"]; cubeTextureParam = Parameters["CubeTexture"]; clipPlaneParam = Parameters["ClipPlane"]; clipPlaneEnabledParam = Parameters["ClipPlaneEnabled"]; } ///

/// 在施加effect前根据需要重新计算effect参数。 ///

protected override void OnApply() { // 重新计算WorldViewProj组合矩阵 if ((dirtyFlags & EffectDirtyFlags.WorldViewProj) != 0) { world = Matrix.CreateTranslation (eyePosition); Matrix worldView=Matrix.Multiply(world, view); Matrix worldViewProj=Matrix.Multiply(worldView, projection); worldViewProjParam.SetValue(worldViewProj); dirtyFlags &= ~EffectDirtyFlags.WorldViewProj; } } } }

由以上代码可知，封装类SkyBoxEffect的属性并不需要和Effect文件一一对应，SkyBoxEffect的属性有World、View、Projection、EyePosition、CubeTexture和ClipPlane共6个，而SkyBox.fx的参数只有WorldViewProj、CubeTexture、ClipPlaneEnabled、ClipPlane4个，通过XNA程序直接设置SkyBoxEffect类的属性，而SkyBoxEffect类会进行一定的预处理才设置effect的参数，设置操作是在OnApply()方法中进行的，Effect.OnApply方法在EffectPass.Apply方法前被调用。在天空盒的OnApply()方法中进行的操作很简单，就是将世界矩阵始终和相机位置对齐（使人产生一种天空盒永远不动的错觉），然后计算出三者的组合矩阵并将这个矩阵传递到effect中。



在原始的Stock Effects示例中并没有EyePosition这个属性，因为相机位置就是视矩阵View的逆矩阵的M41、M42、M43分量，是可以算出的，代码为：



Matrix viewInverse;
Matrix.Invert(ref view, out viewInverse);
eyePositionParam.SetValue(viewInverse.Translation);



但是因为我的引擎在相机类中已经计算了相机位置，所以直接作为参数传入可以减少计算量。



位标志EffectDirtyFlags枚举的定义EffectHelpers.cs文件中，它的完整代码如下：



using System; using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;

namespace StunEngine.Effects
{
    ///
/// 保存在OnApply()方法中需要重新计算的effect参数。 ///

[Flags] public enum EffectDirtyFlags { WorldViewProj = 1, World = 2, EyePosition = 4, MaterialColor = 8, Fog = 16, FogEnable = 32, AlphaTest = 64, ShaderIndex = 128, All = -1 } ///

/// 被不同的Effect封装类共享的方法，用于重新计算effect参数。 ///

internal static class EffectHelpers { [..] } }

EffectHelpers的代码在天空盒中并没有用到，后面的Effect封装类才会用到，所以暂时省略。



如果你不理解使用位标志的目的和使用方法，请先看一下XNA中的位标志一文。



封装类的基类是Effect，它的构造函数为：



public Effect(GraphicsDevice graphicsDevice, byte[] effectCode);

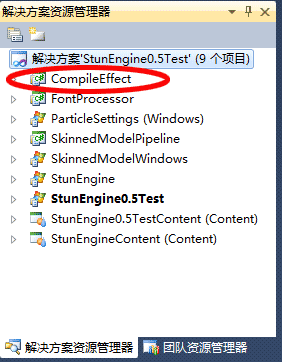

即需要以二进制字节数组形式的effect代码作为参数，要生成二进制代码形式的effect代码，需要借助一个命令行程序CompileEffect，它就包含在Stock Effects示例中。我的做法是将这个项目复制到我自己的解决方案中，截图如下：



导入CompileEffect项目

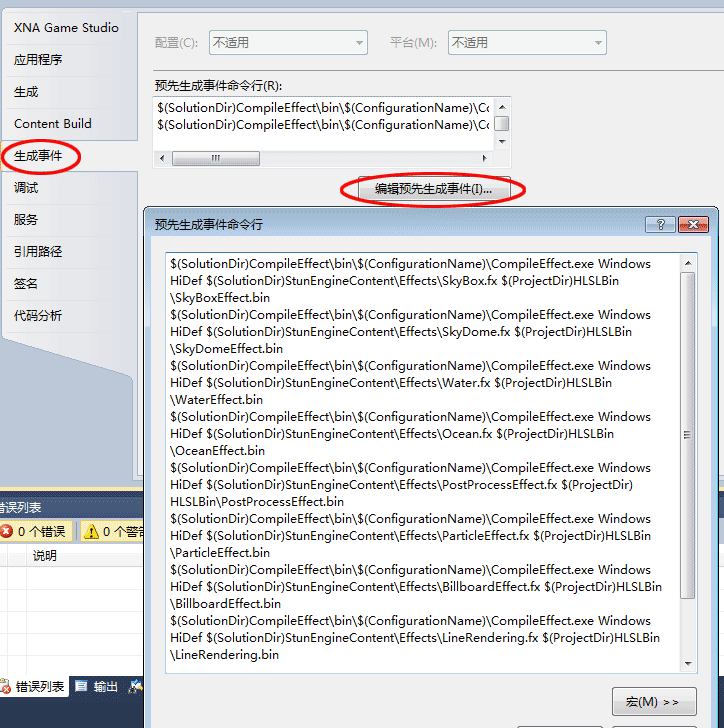

然后需要右击StunEngine项目，在弹出菜单中选择最下面一个“属性”，然后在“生成事件”选项卡中点击“编辑预先生成事件”按钮，在弹出的“预先生成事件命令行”对话框中输入如下代码：



$(SolutionDir)CompileEffect\bin\$(ConfigurationName)\
    CompileEffect.exe Windows HiDef $(SolutionDir)StunEngineContent\Effects\SkyBox.fx $(ProjectDir)HLSLBin\SkyBoxEffect.bin



以上代码的意思是使用$(SolutionDir)CompileEffect\bin\$(ConfigurationName)\目录下的CompileEffect.exe将$(SolutionDir)StunEngineContent\Effects\目录下的SkyBox.fx文件编译成二进制文件放置在$(ProjectDir)HLSLBin\目录下，名称为SkyBoxEffect.bin，使用的配置为Windows HiDef。



编译effect文件



这样在每次生成StunEngine时都会预先生成Effect的二进制文件，从截图中还可以看到以后的许多Effect我也进行了同样的操作，包括天空球、水面、海面、后期处理、BillBoard和绘制3D线段的LineRendering.fx。它们都放置在引擎根目录下的HLSLBin目录中。

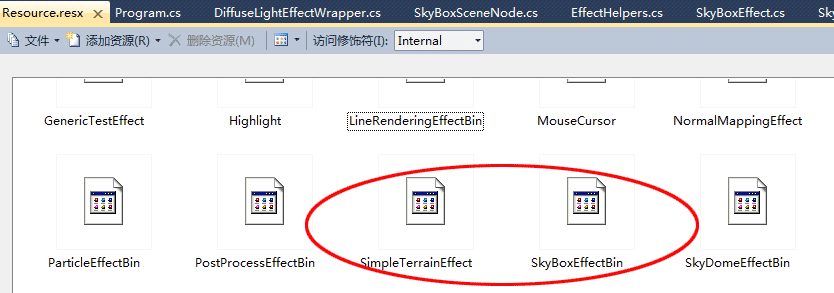

最后将这些二进制Effect文件放置到资源Resource.resx中，这样就可以通过使用Resource.SkyBoxEffectBin访问到这个二进制文件，而且是嵌入到引擎的dll文件中的。



将编译后的bin文件嵌入到资源中



第三步：创建SceneNode类



对应天空盒的SceneNode类是位于目录SceneNodes→Environment下的SkyBoxSceneNode.cs文件，代码如下：



using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Content;
using Microsoft.Xna.Framework.Graphics;
using StunEngine.Effects;
using StunEngine.Rendering;
using StunEngine.SceneManagement;

namespace StunEngine.SceneNodes
{
    ///
/// 天空盒 ///

public class SkyBoxSceneNode : Renderable3DSceneNode { ///

/// 包含天空盒顶点信息的Mesh数据。 ///

Mesh mesh; ///

/// 天空盒使用的effect ///

SkyBoxEffect effect; ///

/// 获取天空盒使用的effect ///

public SkyBoxEffect Effect { get { return effect; } } ///

/// 创建一个天空盒，需指定天空盒使用的立方纹理名称 ///

///图形设备 ///内容管理器 ///所属场景 ///天空盒纹理名称，需包含路径 public SkyBoxSceneNode(GraphicsDevice graphicsDevice, ContentManager setContent,Scene setScene,string setSkyboxTextureName) : base(graphicsDevice,setContent,setScene) { effect = new SkyBoxEffect(graphicsDevice ); if(!string.IsNullOrEmpty (setSkyboxTextureName )) effect .CubeTexture =content .Load <TextureCube>(setSkyboxTextureName ); //不对天空盒进行剔除操作 this.DisableCulling = true; this.DisableUpdateCulling = true; } ///

/// 设置剪裁平面 ///

///剪裁平面 public override void SetClipPlane(Vector4? Plane) { effect.ClipPlane = Plane.Value; } ///

/// 初始化天空盒，创建天空盒顶点缓冲。 ///

public override void Initialize() { base.Initialize(); this.UpdateOrder = SceneNodeOrdering.EnvironmentMap.GetValue(); //创建天空盒顶点数据 this.mesh = MeshBuilder.CreateSkybox(graphicsDevice); } ///

/// 绘制天空盒。 ///

///时间变量 ///相机视矩阵 ///相机投影矩阵 ///相机位置 /// 绘制的三角形数量，天空盒有六个面，12个三角形。 public override int Draw(GameTime gameTime, Matrix ViewMatrix, Matrix ProjectionMatrix, Vector3 CameraPosition) { // 天空盒绘制前需要关闭深度缓冲 graphicsDevice.DepthStencilState = DepthStencilState.None; mesh.PrepareRender(graphicsDevice); effect.World = Pose.WorldMatrix; effect.View = ViewMatrix; effect.Projection = ProjectionMatrix; effect.EyePosition = CameraPosition; effect.CurrentTechnique .Passes[0].Apply(); mesh.Draw(graphicsDevice); // 天空盒绘制结束后别忘了打开深度缓冲 graphicsDevice.DepthStencilState = DepthStencilState.Default; //返回此节点的图元数量 return 12; } } }

上述代码与0.4版本的区别不大，主要的变化有：



1．用SkyBoxEffect替代了以前的材质类SkyBoxMaterial，因为两者的作用本质上是一样的（其实大部分代码也是相同的），即作为XNA程序和Effect文件之间的桥梁，而且我还完全移除了所有材质类（这是在19.Material类中介绍的），材质类都是用effect封装类代替了，两者的作用是一样的。



2．构造函数的参数中取消了对引擎的引用，取而代之的是图形设备和内容管理器两个参数，这样可以减少对引擎类的耦合，今后若对引擎类有较大的变动也不会对SceneNode类带来较大的影响。



3．Draw()方法的参数多了相机的视矩阵、投影矩阵和相机位置，在方法中通过effect包装类设置effect的相关参数。



单元测试位于StunEngine0.5Test项目的TestGame.cs文件的TestSkyBoxSceneNode()方法中。



天空球



天空球的原理与天空盒是类似的，我就偷懒不写了，自己看源代码吧。基本原理可参见29.天空球SkyDomeSceneNode类，Effect文件为StunEngineContent项目中Effects目录下的SkyDome.fx，二进制文件在资源中的名称为SkyDomeEffectBin，effect封装类为StunEngine项目中Effects目录下的SkyDomeEffect.cs，SceneNodel类为SceneNodes→Environment目录下的SkyDomeSceneNode.cs，单元测试位于StunEngine0.5Test项目的TestGame.cs文件的TestSkyDomeSceneNode()方法中。

文件下载（已下载 1673 次）

发布时间：2011/5/19 上午8:01:43  阅读次数：10598
