1．某同学绘制了四幅静电场的电场线分布图，其中可能正确的是（    ）

【答案】

B

【解析】

ABC．静电场中电场线不相交、不闭合，故 B 正确、故 AC 错误；

D．若电场线相互平行，应等间距，故 D 错误。

故选 B。



2．我国计划于 2028 年前后发射“天问三号”火星探测系统，实现火星取样返回。其轨道器将环绕火星做匀速圆周运动，轨道半径约 3750 km，轨道周期约 2 h。引力常量 G 取 6.67×10⁻¹¹ N⋅m²/kg²，根据以上数据可推算出火星的（    ）

A．质量                 B．体积                 C．逃逸速度                 D．自转周期

【答案】

A



3．某智能物流系统中，质量为 20 kg 的分拣机器人沿水平直线轨道运动，受到的合力沿轨道方向，合力 F 随时间 t 的变化如图所示，则下列图像可能正确的是（    ）

【答案】

A

【解析】

根据牛顿第二定律和题图的 F–t 图画出如图所示的 a–t 图像。

可知机器人在 0 ~ 1 s 和 2 ~ 3 s 内加速度大小均为 1 m/s²，方向相反，由 v–t 图线的斜率表示加速度可知 A 正确。

故选 A。

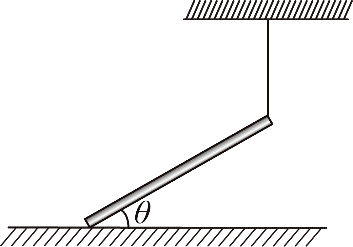

4．如图，质量为 m 的均匀钢管，一端支在粗糙水平地面上，另一端被竖直绳悬挂，处于静止状态，钢管与水平地面之间的动摩擦因数为 μ、夹角为 θ，重力加速度大小为 g。则地面对钢管左端的摩擦力大小为（     ）

A．μmgcosθ           B．\(\frac{1}{2}\)μmg              C．μmg          D．0

【答案】

D

【解析】

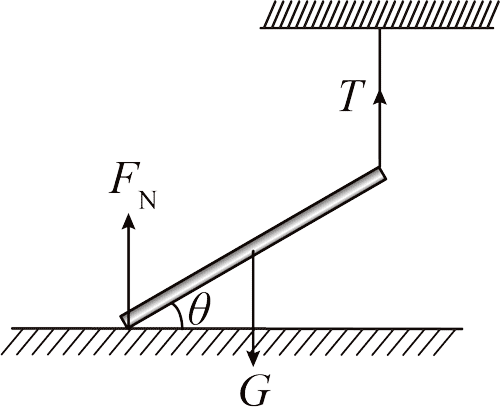

对钢管受力分析，如图所示。

若钢管受到地面的摩擦力，则钢管水平方向受力不平衡，钢管不可能处于静止状态，故地面对钢管左端的摩擦力大小为零。ABC 错误，D 正确。

故选 D。



5．我国首台拥有自主知识产权的场发射透射电镜 TH—F120 实现了超高分辨率成像，其分辨率提高利用了高速电子束波长远小于可见光波长的物理性质。一个静止的电子经 100 V 电压加速后，其德布罗意波长为 λ，若加速电压为 10 kV，不考虑相对论效应，则其德布罗意波长为（    ）

A．100λ         B．10λ           C．\(\frac{1}{{10}}\)λ         D．\(\frac{1}{{100}}\)λ

【答案】

C

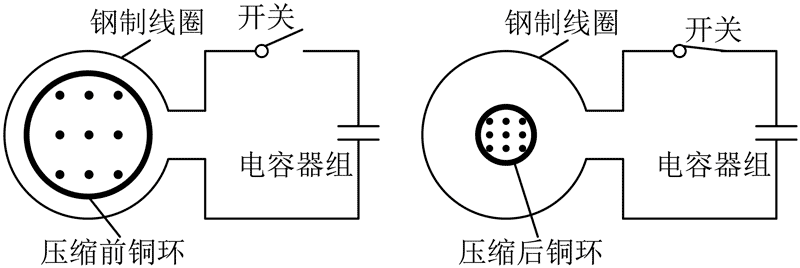

6．电磁压缩法是当前产生超强磁场的主要方法之一，其原理如图所示，在钢制线圈内同轴放置可压缩的铜环，其内已“注入”一个初级磁场，当钢制线圈与电容器组接通时，在极短时间内钢制线圈中的电流从零增加到几兆安培，铜环迅速向内压缩，使初级磁场的磁感线被“浓缩”，在直径为几毫米的铜环区域内磁感应强度可达几百特斯拉。此过程，铜环中的感应电流（    ）

A．与钢制线圈中的电流大小几乎相等且方向相同

B．与钢制线圈中的电流大小几乎相等且方向相反

C．远小于钢制线圈中的电流大小且方向相同

D．远小于钢制线圈中的电流大小且方向相反

【答案】

B

【解析】

当钢制线圈与电容器组连通时，钢制线圈中产生迅速增大的电流，线圈中产生迅速增强的磁场。根据楞次定律，可知铜环中产生的感应电流的磁场会阻碍引起感应电流的磁通量的变化，故铜环中的感应电流与钢制线圈中的电流方向相反。为阻碍铜环中磁通量变化，铜环上感应的电流与钢制线圈的电流大小几乎相等。因此两个方向相反的大电流之间的作用力使圆环被急速的向内侧压缩。ACD 错误，B 正确。

故选 B。

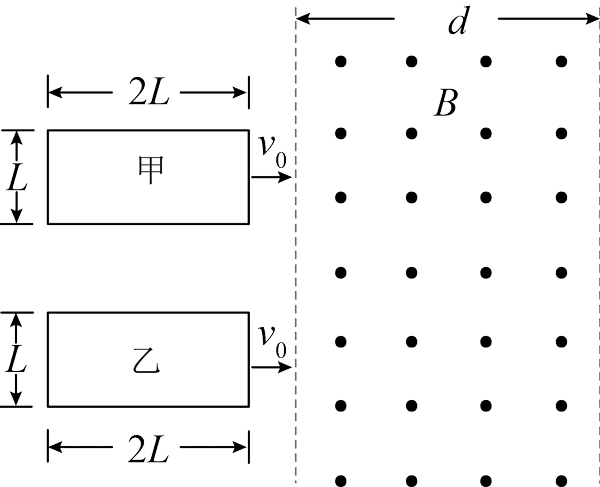

7．如图，光滑水平面上存在竖直向上、宽度 d 大于 2L 的匀强磁场，其磁感应强度大小为 B。甲、乙两个合金导线框的质量均为 m，长均为 2L，宽均为 L，电阻分别为 R 和 2R。两线框在光滑水平面上以相同初速度 v₀ = \(\frac{{4{B^2}{L^3}}}{{mR}}\) 并排进入磁场，忽略两线框之间的相互作用。则（    ）

A．甲线框进磁场和出磁场的过程中电流方向相同

B．甲、乙线框刚进磁场区域时，所受合力大小之比为 1∶1

C．乙线框恰好完全出磁场区域时，速度大小为 0

D．甲、乙线框从刚进磁场区域到完全出磁场区域产生的焦耳热之比为 4∶3

【答案】

D



8．一列简谐横波在介质中沿直线传播，其波长大于 1 m，a、b 为介质中平衡位置相距 2 m 的两质点，其振动图像如图所示。则 t = 0 时的波形图可能为（    ）

【答案】

AD



9．在双缝干涉实验中，某实验小组用波长为 440 nm 的蓝色激光和波长为 660 nm 的红色激光组成的复合光垂直照射双缝，双缝间距为 0.5 mm，双缝到屏的距离为 500 mm，则屏上（    ）

A．蓝光与红光之间能发生干涉形成条纹

B．蓝光相邻条纹间距比红光相邻条纹间距小

C．距中央亮条纹中心 1.32 mm 处蓝光和红光亮条纹中心重叠

D．距中央亮条纹中心 1.98 mm 处蓝光和红光亮条纹中心重叠

【答案】

BC

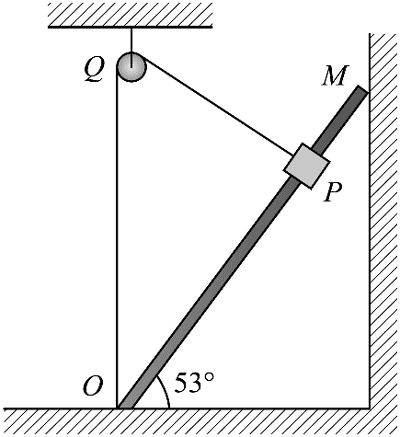

10．如图，与水平面成 53° 夹角且固定于 O、M 两点的硬直杆上套着一质量为 1 kg 的滑块，弹性轻绳一端固定于 O 点，另一端跨过固定在 Q 处的光滑定滑轮与位于直杆上 P 点的滑块拴接，弹性轻绳原长为 OQ，PQ 为 1.6 m 且垂直于 OM。现将滑块无初速度释放，假设最大静摩擦力与滑动摩擦力相等。滑块与杆之间的动摩擦因数为 0.16，弹性轻绳上弹力 F 的大小与其伸长量 x 满足 F = kx，k = 10 N/m，g 取 10 m/s²，sin53° = 0.8。则滑块（    ）

A．与杆之间的滑动摩擦力大小始终为 1.6 N

B．下滑与上滑过程中所受滑动摩擦力的冲量相同

C．从释放到静止的位移大小为 0.64 m

D．从释放到静止克服滑动摩擦力做功为 2.56 J

【答案】

AC

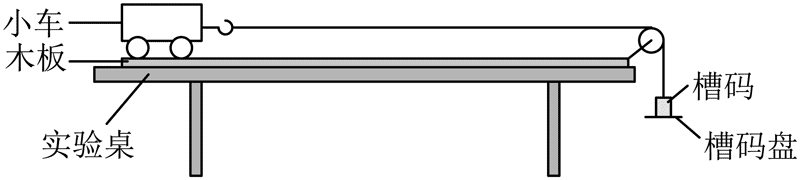

11．下图为探究加速度与力、质量关系的部分实验装置。

（1）实验中应将木板__________________（填“保持水平”或“一端垫高”）。

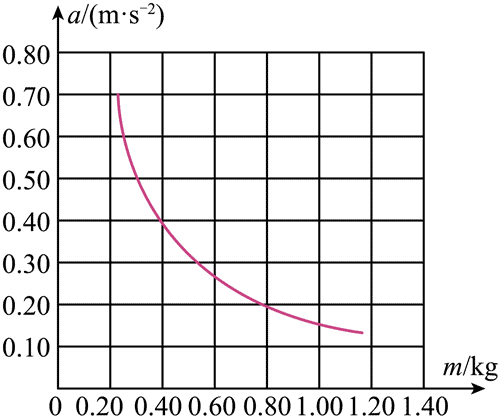

（2）为探究加速度 a 与质量 m 的关系，某小组依据实验数据绘制的 a–m 图像如图所示，很难直观看出图线是否为双曲线。如果采用作图法判断 a 与 m 是否成反比关系，以下选项可以直观判断的有_________。（多选，填正确答案标号）

m/kg	a/m·s−2
0.2	0.618
0.33	0.482
0.40	0.403
0.50	0.317
1.00	0.152

A．a–\(\frac{1}{m}\) 图像                B．a–m² 图像                C．am–m 图像                        D．a²–m 图像

（3）为探究加速度与力的关系，在改变作用力时，甲同学将放置在实验桌上的槽码依次放在槽码盘上；乙同学将事先放置在小车上的槽码依次移到槽码盘上，在其他实验操作相同的情况下，_________（填“甲”或“乙”）同学的方法可以更好地减小误差。

【答案】

（1）一端垫高

（2）AC

（3）乙

【解析】

（1）实验需补偿阻力，消除木板对小车的阻力的影响，应将木板一端垫高，使小车在无拉力时能匀速运动。

（2）A．作出 a–\(\frac{1}{m}\) 图像，可以将 a–m 图像“化曲为直”，便于判断，a 与 m 是否成反比关系，故 A 正确；

B．作出 a–m² 图像，无法体现 a 与 m 是否成反比关系，故 B 错误；

C．作出 am–m 图像，若 a 与 m 是成反比关系，有 am 为定值，则 am–m 图像是一条平行与横轴的直线，可见解判断 a 与 m 是否成反比关系，故 C 正确；

D．作出 a²–m 图像，无法体现 a 与 m 是否成反比关系，故 D 错误。

故选 AC。

（3）甲同学的方法中，槽码依次放在槽码盘上，小车质量 M 不变，拉力 F = \(\frac{M}{{M + m}}\)mg ≈ mg（m为槽码总质量），但随着 m 增大，不满足 m ≪ M 条件，拉力与 mg 偏差增大，误差变大；

乙同学的方法中，将小车上的槽码移到槽码盘上，总质量 M + m 不变（M 为小车质量，m 为槽码质量），拉力 F = \(\frac{M}{{M + m}}\)mg ≈ mg（当 M ≫ m 时近似，但实际总质量不变），拉力更接近理论值，系统误差更小，故乙同学方法更好。



12．常用的电压表和电流表都是由小量程的电流表（表头）改装而成的，与电源及相关元器件组装后可构成多功能、多量程的多用电表。

（1）某同学使用多用电表正确测量了一个 15.0 Ω 的电阻后，需要继续测量一个阻值大约是 15 kΩ 的电阻。在用红、黑表笔接触这个电阻两端之前，请选出以下必要的操作步骤并排序：

①把选择开关旋转到“×100”位置。                ②把选择开关旋转到“×1 k”位置。

③将红表笔和黑表笔接触。                                ④调节欧姆调零旋钮使指针指向欧姆零点。

下列选项中正确的是_________。（单选，填正确答案标号）

A．①③④             B．②③④      C．②④③             D．①④③

（2）若将一个内阻为 20 Ω、满偏电流为 1 mA 的表头改装为量程 0 ~ 2 V 的电压表，需要_________（填“串联”或“并联”）一个_________Ω 的电阻。

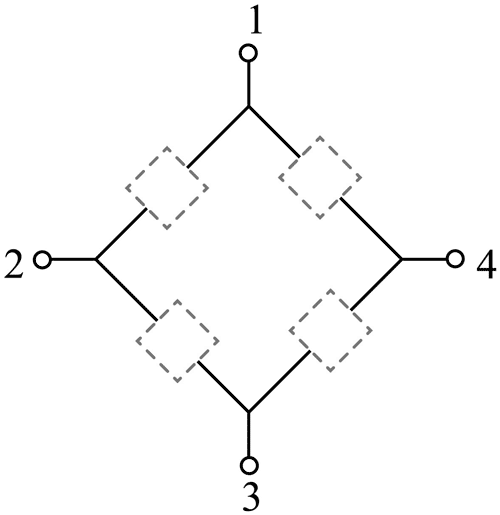

（3）如图，某同学为探究由一个直流电源 E、一个电容器 C、一个电阻 R_A 及一个电阻 R_B（R_A > R_B）组成的串联电路中各元器件的位置，利用改装好的电压表分别测量各接线柱之间的电压，测得数据如表：

接线柱	1 和 2	2 和 3	3 和 4	1 和 4	2 和 4	1 和 3
U/V	0	1.53	0	0.56	1.05	0.66

根据以上数据可判断，直流电源 E 处于_________之间，电容器 C 处于_________之间，电阻R_A处于_________之间。（填“1 和 2”“2 和 3”“3 和 4”或“1 和 4”）

【答案】

 （1）B

（2）串联，1980

（3）2 和 3，1 和 4 ，1 和 2

【解析】

（1）要测量一个阻值约为 15 kΩ 的电阻，需要选择电阻“×1 k”挡，即把选择开关旋转到“×1 k”位置，后将红表笔和黑表笔短接，然后调节欧姆调零旋钮使指针指向欧姆零。

故选 B。

（2）将表头改装为电压表需要串联一个电阻，串联电阻的阻值为

R = \(\frac{U}{{{I_g}}}\) – R_g = （\(\frac{2}{{1 \times {{10}^{ - 3}}}}\) – 20）Ω = 1980 Ω

（3）用电压表进行测量，电源两端电压最大，可知直流电源 E 处于 2 和 3 之间；接 1 和 2、3 和 4 时电压表示数为 0，接 1 和 4 时电压表有示数，则 1 和 2、3 和 4 之间为电阻，电容器在 1 和 4 之间；接 1 和 3 时电压表示数比接 2 和 4 时小，则 1 和 2 之间的电阻阻值比 3 和 4 之间的大，即 1 和 2 之间电阻为 R_A，3 和 4 之间电阻为 R_B。

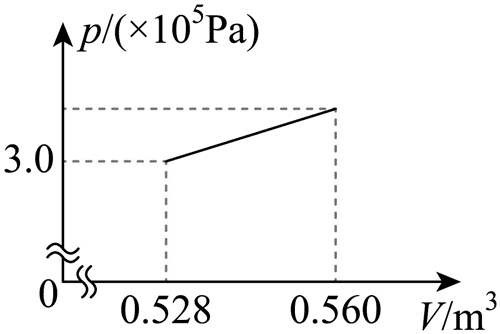

13．某种卡车轮胎的标准胎压范围为 2.8×10⁵ Pa ~ 3.5×10⁵ Pa。卡车行驶过程中，一般胎内气体的温度会升高，体积及压强也会增大。若某一行驶过程中胎内气体压强 p 随体积 V 线性变化如图所示，温度 T₁ 为300 K时，体积 V₁ 和压强 p₁ 分别为 0.528 m³、3.0×10⁵ Pa；当胎内气体温度升高到 T₂ 为 350 K 时，体积增大到 V₂ 为 0.560 m³，气体可视为理想气体 。

（1）求此时胎内气体的压强 p₂；

（2）若该过程中胎内气体吸收的热量 Q 为 7.608×10⁴ J，求胎内气体的内能增加量 ΔU。

【答案】

（1）3.3×10⁵ Pa

（2）6.6×10⁴ J

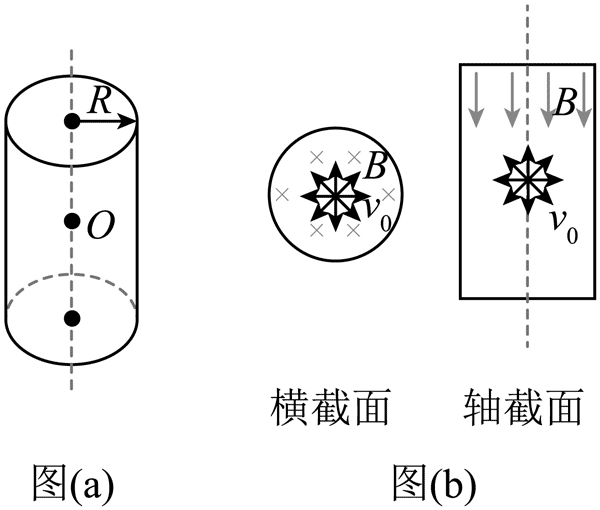

14．电子比荷是描述电子性质的重要物理量。在标准理想二极管中利用磁控法可测得比荷，一般其电极结构为圆筒面与中心轴线构成的圆柱体系统，结构简化如图（a）所示，圆筒足够长。在 O 点有一电子源，向空间中各个方向发射速度大小为 v₀ 的电子，某时刻起筒内加大小可调节且方向沿中心轴向下的匀强磁场，筒的横截面及轴截面示意图如图（b）所示，当磁感应强度大小调至 B₀ 时，恰好没有电子落到筒壁上，不计电子间相互作用及其重力的影响。求：（R、v₀、B₀ 均为已知量 ）

（1）电子的比荷 \(\frac{e}{m}\)；

（2）当磁感应强度大小调至 \(\frac{{{B_0}}}{2}\) 时，筒壁上落有电子的区域面积 S。

【答案】

（1）\(\frac{e}{m}\) = \(\frac{{2{v_0}}}{{{B_0}R}}\)

（2）S = 2\(\sqrt 3 \)π²R²



15．如图，有两个电性相同且质量分别为 m、4m 的粒子 A、B，初始时刻相距 l₀，粒子 A 以速度 v₀ 沿两粒子连线向速度为 0 的粒子 B 运动，此时 A、B 两粒子系统的电势能等于 \(\frac{1}{{25}}\)mv₀²。经时间 t₁ 粒子 B 到达 P 点，此时两粒子速度相同，同时开始给粒子 B 施加一恒力，方向与速度方向相同。当粒子 B 的速度为 v₀ 时，粒子 A 恰好运动至 P 点且速度为 0，A、B 粒子间距离恢复为 l₀，这时撤去恒力。己知任意两带电粒子系统的电势能与其距离成反比，忽略两粒子所受重力。求：（m、l₀、v₀、t₁ 均为己知量）

（1）粒子 B 到达 P 点时的速度大小 v₁；

（2）t₁ 时间内粒子 B 的位移大小 x_B；

（3）恒力作用的时间 t₂。

【答案】

（1）\(\frac{1}{{5}}\)v₀

（2）\(\frac{1}{{5}}\)v₀t₁ − \(\frac{2}{{11}}\)l₀

（3）\(\frac{{2{l_0}}}{{{v_0}}}\)

注意：此题已知条件过多，导致不自洽，题目出得有问题！
