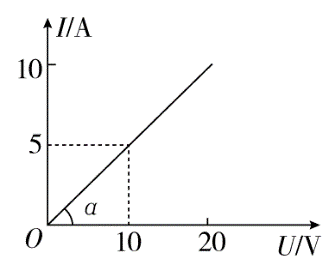

0．如图所示是某导体的I­U图线，图中α＝45°，下列说法错误的是（    ）

（A）通过该导体的电流与其两端的电压成正比

（B）此导体的电阻R＝2 Ω

（C）I­U图线的斜率表示电阻的倒数，所以R＝cot45°＝1.0 Ω

（D）在该导体两端加6.0 V电压时，每秒通过导体截面的电荷量是3.0 C

【答案】

C

【解析】

据I­U图为一直线可知，通过该导体的电流与其两端电压成正比，R＝\(\frac{1}{k}\)＝2 Ω，当U＝6.0 V时，I＝\(\frac{U}{R}\)＝3 A，q＝It＝3.0 C，故A、B、D正确，电阻不能用cot45°求，因为横纵坐标标度不同。

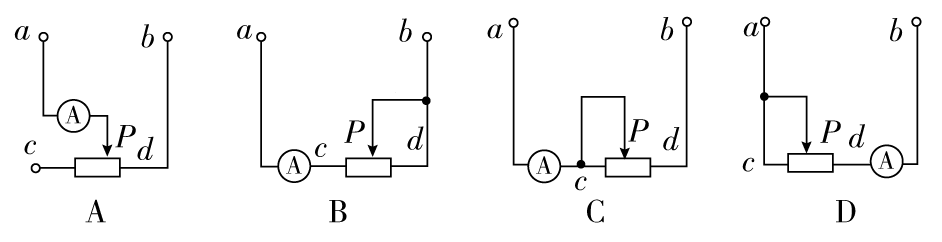

0．如图所示电路中，a、b两点与一个稳压直流电源相接，当滑动变阻器的滑片P向d端移动一段距离时，哪一个电路中的电流表读数会变小（    ）

【答案】

B

【解析】

由图知，P向d端滑动，选项A、C、D中连入电路的电阻变小，A表示数会变大。



0．在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则可能出现了下列哪种故障（    ）

（A）R₁短路        （B）R₂短路        （C）R₃短路        （D）R₁断路

【答案】

A

【解析】

若各元件没有故障，电路正常，则电流表测量流过R₁的支路电流，电压表测量R₃两端的电压；若R₁短路，则R₂也被短路，外电路只有电阻R₃接在电源两端，电流表测量干路电流，电压表测量路端电压，两表示数均增大，符合题意。选项A正确。

若R₂短路，则R₁被短路，电流表示数为零，显然不符合题意。选项B错误。

若R₃短路，则电压表示数为零，不符合题意。选项C错误。

若R₁断路，则电流表示数为零，也不符合题意。选项D错误。



1．如图所示的电解池接入电路后，在t秒内有n₁个1价正离子通过溶液内截面S，有n₂个1价负离子通过溶液内截面S，设e为元电荷，以下说法正确的是（     ）

（A）当n₁＝n₂时，电流为零

（B）当n₁＞n₂时，电流方向从A→B，电流I＝\(\frac{{({n_1} - {n_2})e}}{t}\)

（C）当n₁＜n₂时，电流方向从B→A，电流I＝\(\frac{{({n_2} - {n_1})e}}{t}\)

（D）电流方向从A→B，电流I＝\(\frac{{({n_2} + {n_1})e}}{t}\)

【答案】

D

【解析】

本题考查电流方向和电流的定义式I＝\(\frac{q}{t}\)，电荷的定向移动形成电流，金属导体中定向移动的是带负电的自由电子，这时电流的方向与自由电子定向移动的方向相反。在电解液导电时，定向移动的电荷有正离子和负离子，它们同时向相反方向移动形成电流，所以电流应该是I＝\(\frac{{({n_2} + {n_1})e}}{t}\)，电流方向按规定应是从A→B。故正确答案为D。
