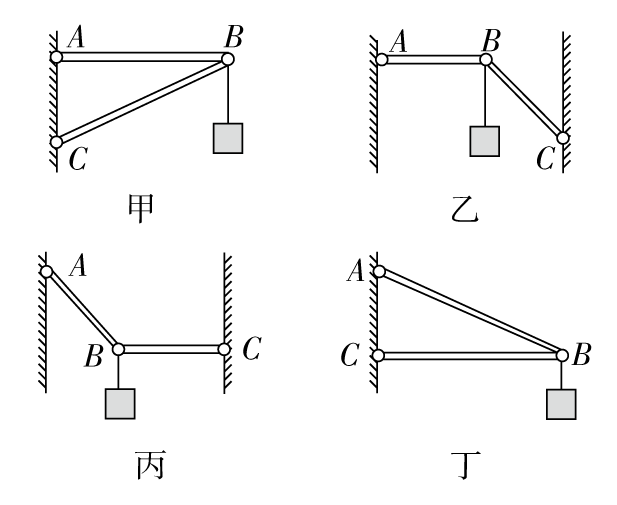

0．以下的四个图中，AB、BC均为轻质杆，各图中杆的A、C端都通过铰链与墙连接，两杆都在B处由铰链连接，且系统均处于静止状态。现用等长的轻绳来代替轻杆，能保持平衡的是（    ）

（A）图中的AB杆可以用轻绳代替的有甲、乙、丙

（B）图中的AB杆可以用轻绳代替的有甲、丙、丁

（C）图中的BC杆可以用轻绳代替的有乙、丙、丁

（D）图中的BC杆可以用轻绳代替的有甲、乙、丁

【答案】

B

【解析】

图中的杆均有固定转轴，那么杆上的力均沿杆，如果杆端受拉力作用，可以用与之等长的轻绳代替，如果杆端受压力作用，则不可用等长的轻绳代替，如图中甲、丙、丁中的AB杆均受拉力作用，而甲、乙、丁中的BC杆均受沿杆的压力作用，故A、C、D均错误，B正确。

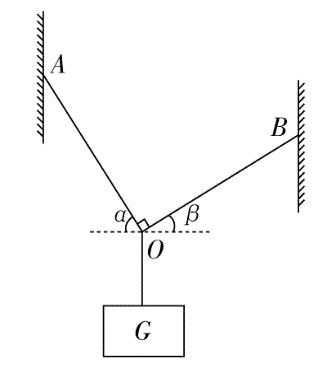

0．如图所示，一轻绳的两端分别固定在不等高的A、B两点，现用另一轻绳将一物体系于O点，设轻绳AO、BO相互垂直，α>β，且两绳中的拉力分别为F_A、F_B，物体受到的重力为G，下列表述正确的是（    ）

（A）F_A一定大于G

（B）F_A一定大于F_B

（C）F_A一定小于F_B

（D）F_A与F_B大小之和一定等于G

【答案】

B

【解析】

如图所示，一轻绳的两端分别固定在不等高的A、B两点，现用另一轻绳将一物体系于O点，设轻绳AO、BO相互垂直，α>β，且两绳中的拉力分别为F_A、F_B，物体受到的重力为G，下列表述正确的是（    ）

（A）F_A一定大于G

（B）F_A一定大于F_B

（C）F_A一定小于F_B

（D）F_A与F_B大小之和一定等于G

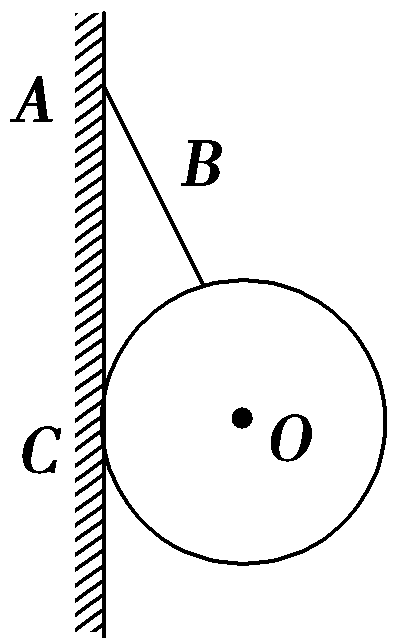

0．如图所示，用绳索将重球挂在墙上，不考虑墙的摩擦，如果把绳的长度增加一些，则绳对球的拉力F₁和墙对球的支持力F₂的变化情况是（     ）

（A）F₁增大，F₂减小       （B）F₁减小，F₂增大

（C）F₁和F₂都减小          （D）F₁和F₂都增大

【答案】

C

【解析】

如图所示，用绳索将重球挂在墙上，不考虑墙的摩擦，如果把绳的长度增加一些，则绳对球的拉力F₁和墙对球的支持力F₂的变化情况是（     ）

（A）F₁增大，F₂减小       （B）F₁减小，F₂增大

（C）F₁和F₂都减小          （D）F₁和F₂都增大



1．下列关于重力和重心的说法正确的是（     ）

（A）物体所受的重力就是地球对物体产生的吸引力

（B）物体静止时，对水平支持物的压力就是物体的重力

（C）用细线将物体悬挂起来，静止时物体的重心一定在悬线所在的直线上

（D）重心就是物体所受重力的等效作用点，故重心一定在物体上

【答案】

C
