第九单元磁场

  •  下载
  •  2013/2/17
  •  2633 次
  •  174 K

2.如图所示 ,在磁感应强度为B的匀强磁场中,面积为S的线框垂直于磁场放置,当线框以bc边为轴顺时针转过60°角时,通过线框的磁通量大小为_______;若从初始位置转过90°角,这一过程中穿过线框的磁通量的变化大小为______。

【答案】

\(\frac{1}{2}\)BSBS

【解析】

如图所示 ,在磁感应强度为B的匀强磁场中,面积为S的线框垂直于磁场放置,当线框以bc边为轴顺时针转过60°角时,通过线框的磁通量大小为_______;若从初始位置转过90°角,这一过程中穿过线框的磁通量的变化大小为______。



3.如图所示,矩形导线框与一根无限长通电直导线水平放置在同一光滑平面上,直导线固定不动,矩形线框可在平面内自由滑动当矩形线框中通以如图示方向的电流时,线框将(     )

(A)靠近通电直导线

(B)远离通电直导线

(C)保持不动

(D)顺时针转动

【答案】

B

【解析】

如图所示,矩形导线框与一根无限长通电直导线水平放置在同一光滑平面上,直导线固定不动,矩形线框可在平面内自由滑动当矩形线框中通以如图示方向的电流时,线框将(     )

(A)靠近通电直导线

(B)远离通电直导线

(C)保持不动

(D)顺时针转动



4.用某直流电动机提升重物,已知:通过电动机的电流为I=2 A,电动机两端的电压为U=100 V,提升的重物质量为m=2 kg。重物在t=5 s内上升的高度为h=25 m。求:

(1)电动机的输出功率P

(2)该直流电动机的效率η

【答案】

(1)P=100 W

(2)η=50%



18.用直流电动机提升重力G=400 N的物体,电源的恒定电压为110 V。当电动机以v=0.80 m/s的恒定速度向上提升物体时,电路中的电流强度为5 A,求:

(1)电动机的输入功率;

(2)电动机提升重物的功率;

(3)电动机的效率。

【答案】

(1)550 W

(2)320 W

(3)58.2%

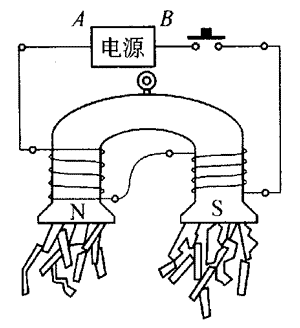

20.如图所示,为一种电磁起重机,为了安全,它用永磁铁制成。能将杂碎铁块吸住而不掉下来。需要释放铁块时,只要接通电键,铁块便能脱落,则当接通电键后,通过线圈的电流产生与永磁铁______(选填“相同”或“相反”)的磁场。若蹄形永磁铁的左端为 N 极,则根据磁铁两臂上所绕的线圈,可断定 A 端为电源的____(选填“正”或“负”)极。

【答案】

相反,正

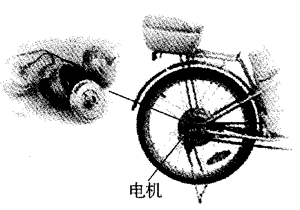

27.如图所示为一种安装在电动助动车上的电动机,它具有直接驱动、低噪声、无废气、无油污等特点,而且它的能源利用效率也很高.右面的表格列出了该助动车上电动机的主要技术数据,求:

(1)该电动机的额定输入功率;

(2)该电动机在额定状态下运转时的效率;

(3)简述电动机工作时的能量转化过程。

输入电压U/V

36

输出功率P/W

800

额定电流I/A

30

运行速度v/km·h-1

18

【答案】

(1)1080 W

(2)74.1%

(3)电能转化为机械能
