1．如图所示，用光滑小轮将三角形斜劈压在竖直的粗糙墙壁上，保持静止状态，则下列说法中正确的是（     ）

（A）斜劈受到的作用力是3个，不可能是4个

（B）斜劈对墙壁的压力是墙壁形变时要恢复原状而产生的

（C）斜劈对小轮的压力一定垂直于斜面

（D）墙壁对斜劈摩擦力的方向一定是向上的

【答案】

C



2．如图所示，一辆小车不慎滑至路边坡下，一人用大小为490 N的水平拉力试图将车拉上坡。若小车下滑的坡面的坡度为37°，问此时使小车沿坡面向上的作用力多大？

【答案】

如图所示，一辆小车不慎滑至路边坡下，一人用大小为490 N的水平拉力试图将车拉上坡。若小车下滑的坡面的坡度为37°，问此时使小车沿坡面向上的作用力多大？



3．甲、乙两人互成角度在水平方向共同拉绳OA，使小车受到490 N的水平拉力，如图所示。某时刻甲作用在O点的拉力F₁的大小为300 N，沿OB方向；乙作用在O点的拉力F₂沿OC方向。请用作图法求出乙的拉力F₂的大小。

【答案】

甲、乙两人互成角度在水平方向共同拉绳OA，使小车受到490 N的水平拉力，如图所示。某时刻甲作用在O点的拉力F₁的大小为300 N，沿OB方向；乙作用在O点的拉力F₂沿OC方向。请用作图法求出乙的拉力F₂的大小。

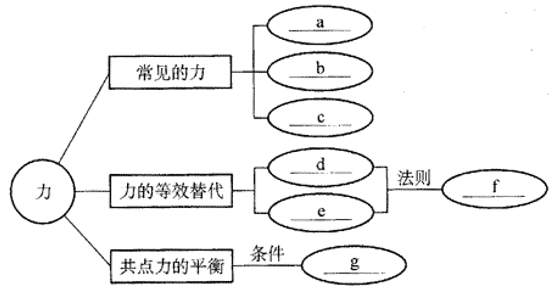

5．复习本单元内容，完成填空：a________，b________，c________，d________，e________，f________，g________。

【答案】

重力，弹力，摩擦力，力的合成，力的分解，平行四边形定则，F_合＝0



7．有两个共点力F₁和F₂，其中F₁＝F，F₂＝3F，则它们合力的最大值为_____，最小值为________。当它们的合力是3F时，用作图法（可用圆规和直尺）在图的虚线框中画出F₁与F₂这两个力，并标出它们的夹角θ。

【答案】

4F，2F



8．如图所示，劈角为θ的直角三角形斜劈卡在墙壁和重物之间。当竖直向下加一个压力F时，劈对重物的压力大小为_______。（摩擦及劈自身的重力不计）

【答案】

\(\frac{F}{{\cos \theta }}\)



9．如图所示，倾角为θ的斜面上有一个质量为m的木块，在水平拉力F作用下处于静止状态。则此时斜面对木块的支持力为_______，木块与斜面间的静摩擦力为_______。（θ＜45°）

【答案】

mgcosθ－Fsinθ，mgsinθ＋Fcosθ



10．关于力，下列说法中正确的是（      ）

（A）力是物体间的相互作用，但有施力物不一定有受力物体

（B）两物体接触一定有力，不接触就没有力

（C）力可以脱离物体而独立存在

（D）可以用形变或运动状态改变来判断物体是否受到力

【答案】

D



13．在“研究共点力的合成”的实验中，先用两个互成角度的弹簧测力计，将橡皮筋的自由端拉伸到某一位置O点。要记录的是________________________________________________。然后，__________________________________________。最后用一个弹簧测力计做实验记录的是__________________________________________。本实验结果造成有一定误差的主要原因是__________________________________________。

【答案】

两个测力计的示数和拉力的方向，用力的图示法画出两个分力；合力的大小和方向；橡皮筋的自由端没有拉到同一点，力的大小和方向记录不准确



14．如图所示，一根细绳一端系于水平地面上，另一端系于竖直墙壁上，在绳上O点处竖直向上加一个拉力大小为F，OA与水平面夹角为θ，绳OB垂直于墙壁，此时处于平衡状态。

（1）求绳OB的拉力；

（2）如果F的大小不变，方向改为垂直于OA斜向左上方，并保持OB仍垂直于墙壁，此时绳OA的拉力为多大？

【答案】

\(\frac{F}{{\tan \theta }}\)，\(\frac{F}{{\tan \theta }}\)



21．在学习了“共点力的平衡”之后，如果选用三个弹簧测力计，再做验证“共点力合成的平行四边形定则”实验，则实验应如何进行？简述实验步骤。

【答案】

三个弹簧测力计向不同方向拉一个结点，记录结点的位置及三个弹簧测力计拉力的大小及方向，其中两个弹簧测力计的拉力作为两个分力，画出第三个弹簧测力计的拉力的平衡力作为合力，验证合力与分力之间是否符合平行四边形定则。



22．如图是一台物品压缩机，下部是一个可调节高度的载物台，载有待压缩的物品。压物板上连着两根杆，它们由转轴O相连接，OA杆竖直向下，OB杆倾斜，并与竖直方向夹角为θ。今在O点加一个水平拉力F，回答下列问题：

（1）求杆OA对物品的压力（杆自身重力及摩擦力不计）；

（2）拉力F一定时，如何增大压力？

（3）第一次压缩后，如何再加以压缩？

【答案】

（1）\(\frac{F}{{\tan \theta }}\)

（2）减小θ

（3）调节载物台的高度，使AOB恢复到原来状态



23．如图所示，将跨过动滑轮的细绳悬挂在天花板下，A、C为悬挂点，滑轮可在绳上自由滑动。动滑轮下悬挂质量为m的重物（摩擦不计），当在滑轮上加一个水平力F时，AB绳与天花板夹角为37°，BC绳与天花板相垂直，处于平衡状态。求此时绳的拉力Fʹ的大小。

【答案】

0.625mg
