实验三十 磁场对通电导线的作用

实验器材

朗威DISLab数据采集器、力传感器、电流传感器、长方形线圈、专用吊架、钕磁铁座、铁架台、滑动变阻器、学生电源、计算机。

实验装置

如图30-1。

图30-1

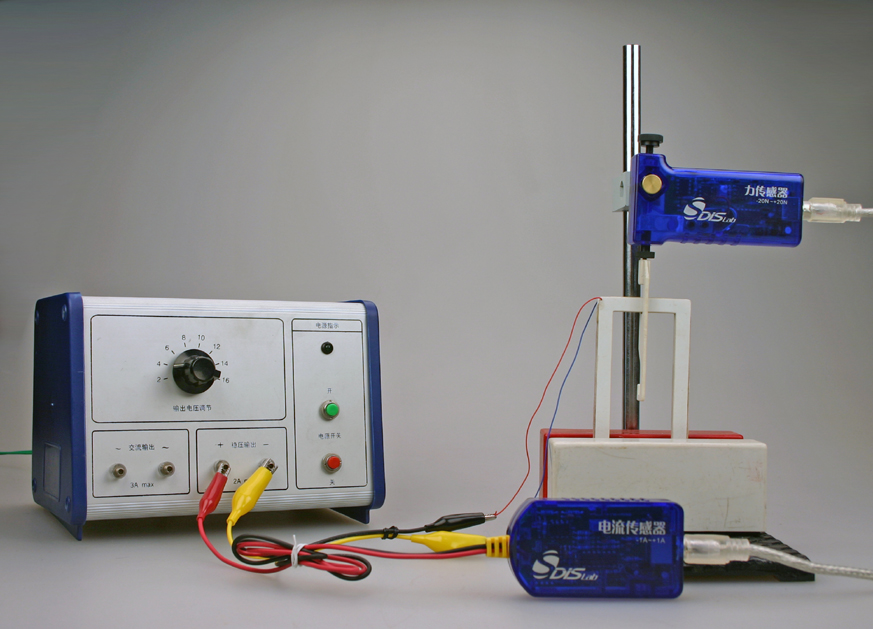

图30-1 实验装置图

实验操作

1.将一只电流传感器和一只力传感器分别接入数据采集器。

2.将力传感器固定在铁架台上,把力传感器的测钩更换成专用吊架,调整传感器的高度,使线圈的长边刚好置于强磁场中。

3.用分压法将滑动变阻器、学生电源、线圈、电流传感器组成闭合电路。

4.点击教材专用软件主界面上的实验条目“磁场对通电导线的作用”,打开该软件。

5.点击“开始记录”,关闭学生电源,对两传感器进行软件调零。

6.闭合学生电源开关,改变滑动变阻器的触点,使线圈中的电流从0逐渐增大。每改变一次电流大小,记录一次数据(图30-2)。

图30-2

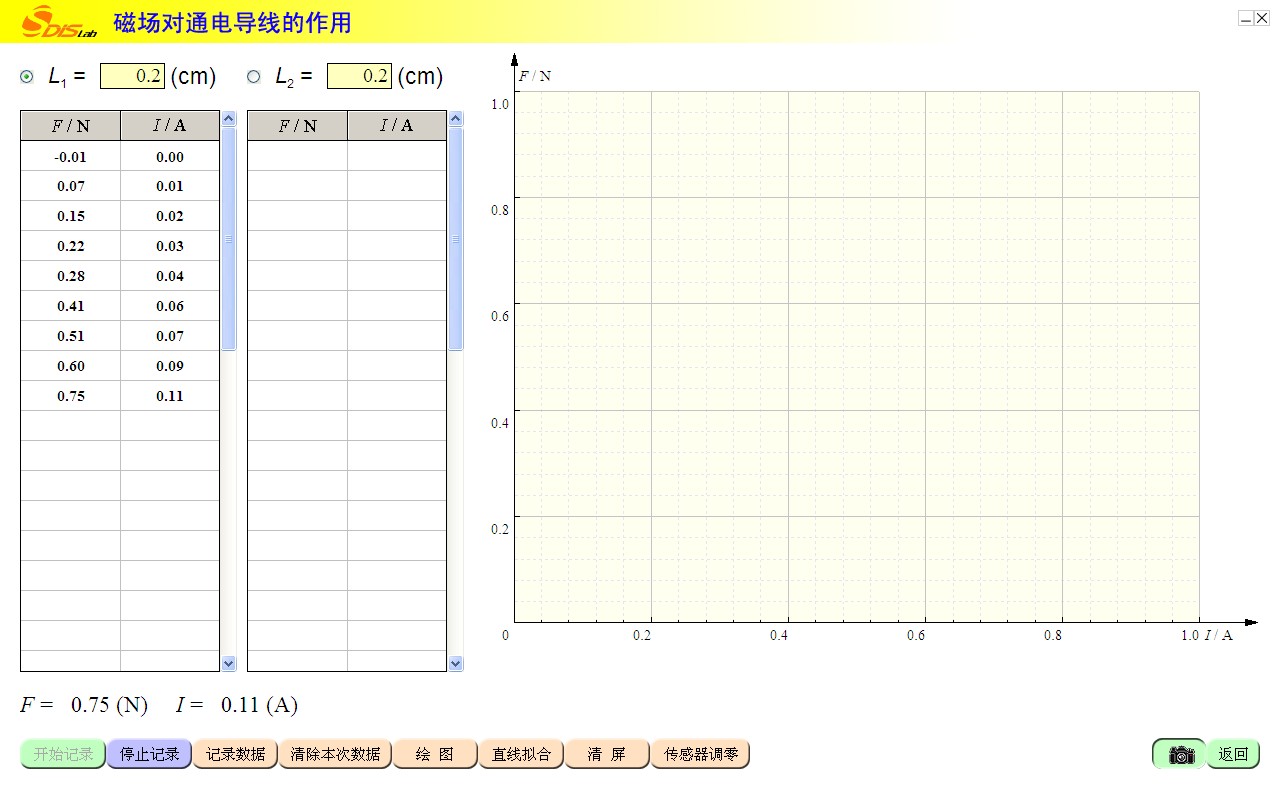

图30-2 记录数据(长边)

7.点击“绘图”,对图中数据点进行线性拟合,总结安培力与流经导体电流的关系(图30-3)。

图30-3

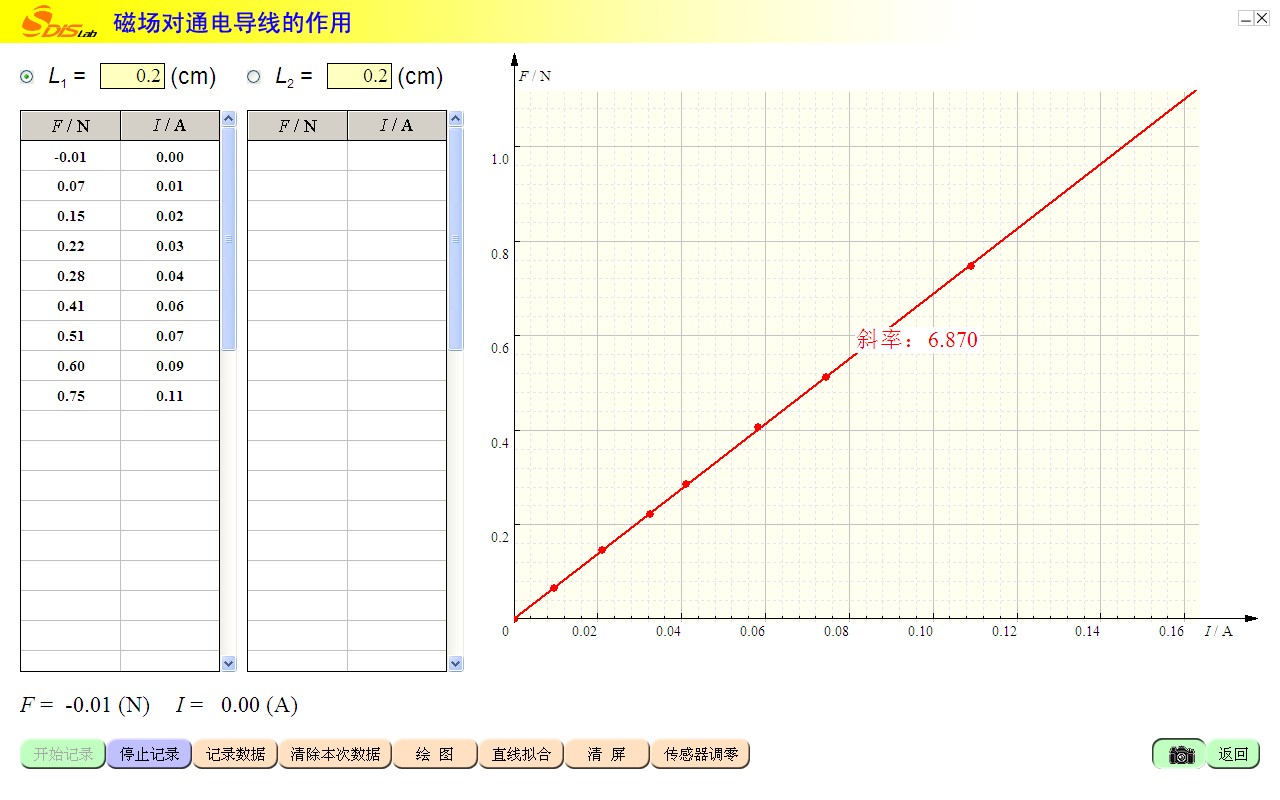

图30-3 安培力-电流关系图线(长边)

8.把线圈的短边放在强磁场中,重复上述操作,得到另一组实验数据(图30-4)。数据点的线性拟合同样证明了导体所受的安培力与流过导体的电流成正比关系(图30-5)。

图30-4

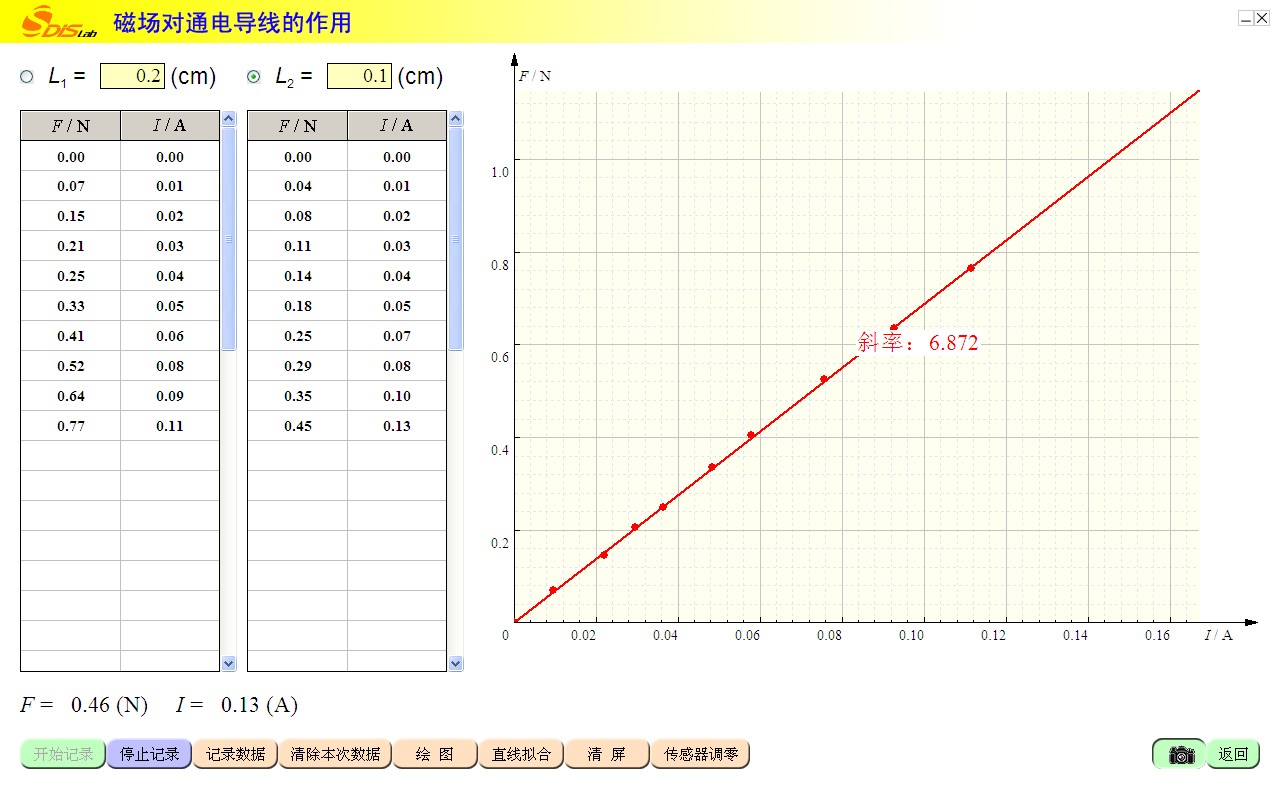

图30-4 记录数据(短边)

图30-5

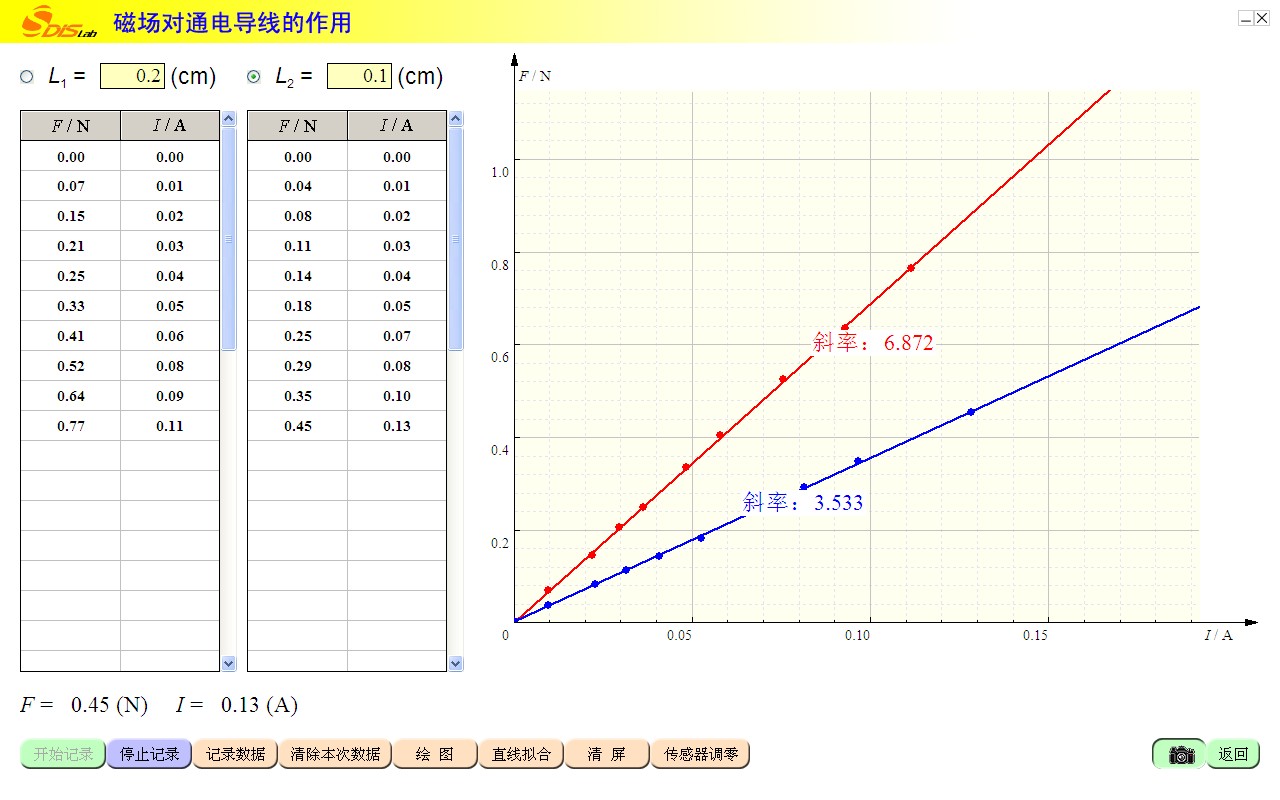

图30-5 安培力-电流关系图线(短边)

9.总结电流、磁场中的导线长度与安培力的关系。
