实验二十九 半导体温差发电片的特性研究

实验器材

朗威DISLab数据采集器、温度传感器、电压传感器、朗威DISLab温差发电实验器、计算机。

实验装置

如图29-1。

图29-1

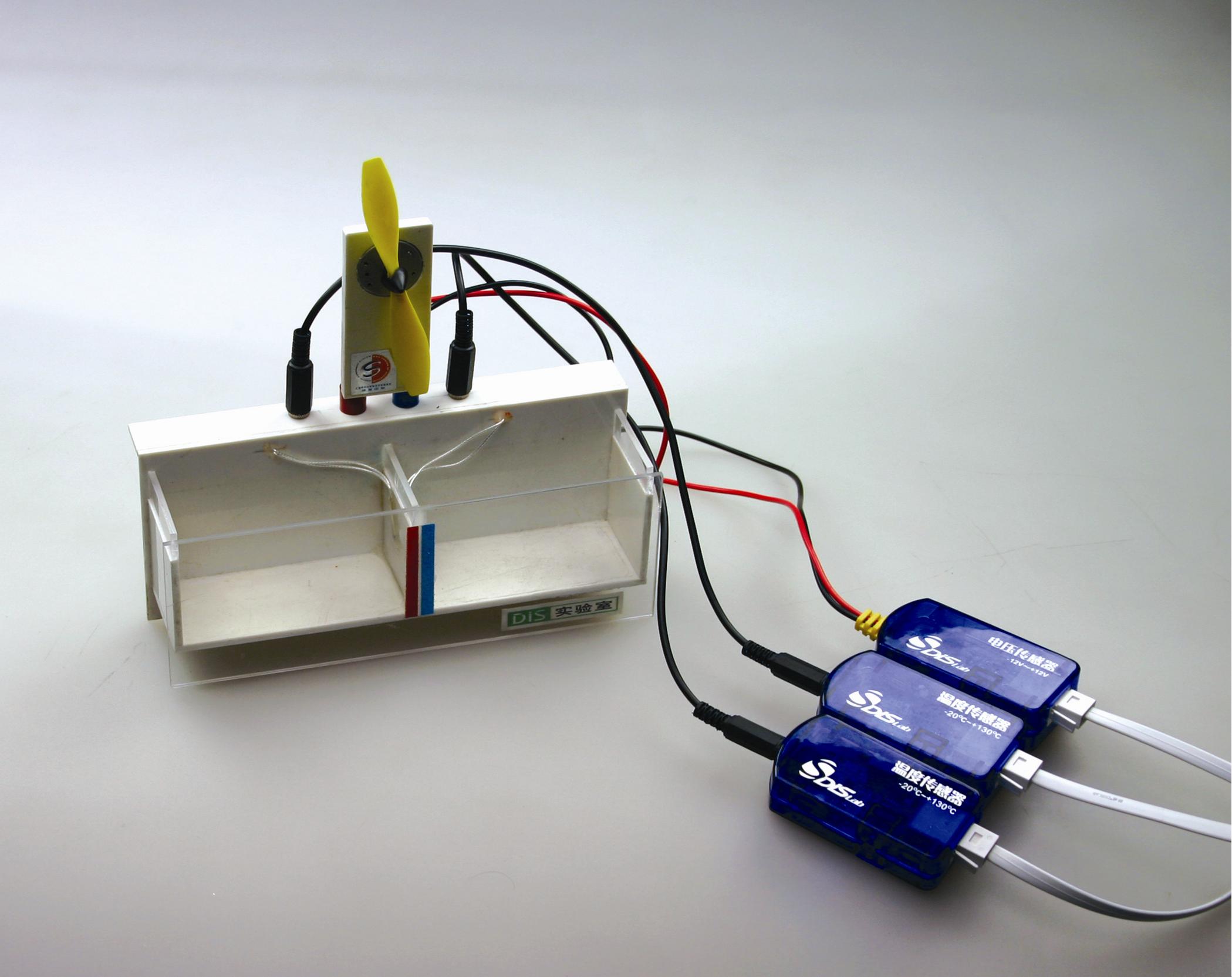

图29-1 实验装置图

实验操作

1.将电压传感器和两只温度传感器与温差发电实验器连接后分别接入数据采集器一、二、三通道。

2.点击教材专用软件主界面上的实验条目“半导体温差发电片的特性研究”,打开该软件。

3.点击“开始记录”,对传感器进行软件调零,向温差发电实验器水槽内分别注入热水和冷水,点击“记录数据”,系统自动记录下冷水与热水的温度差及实验器产生的电动势(图29-2)。

图29-2

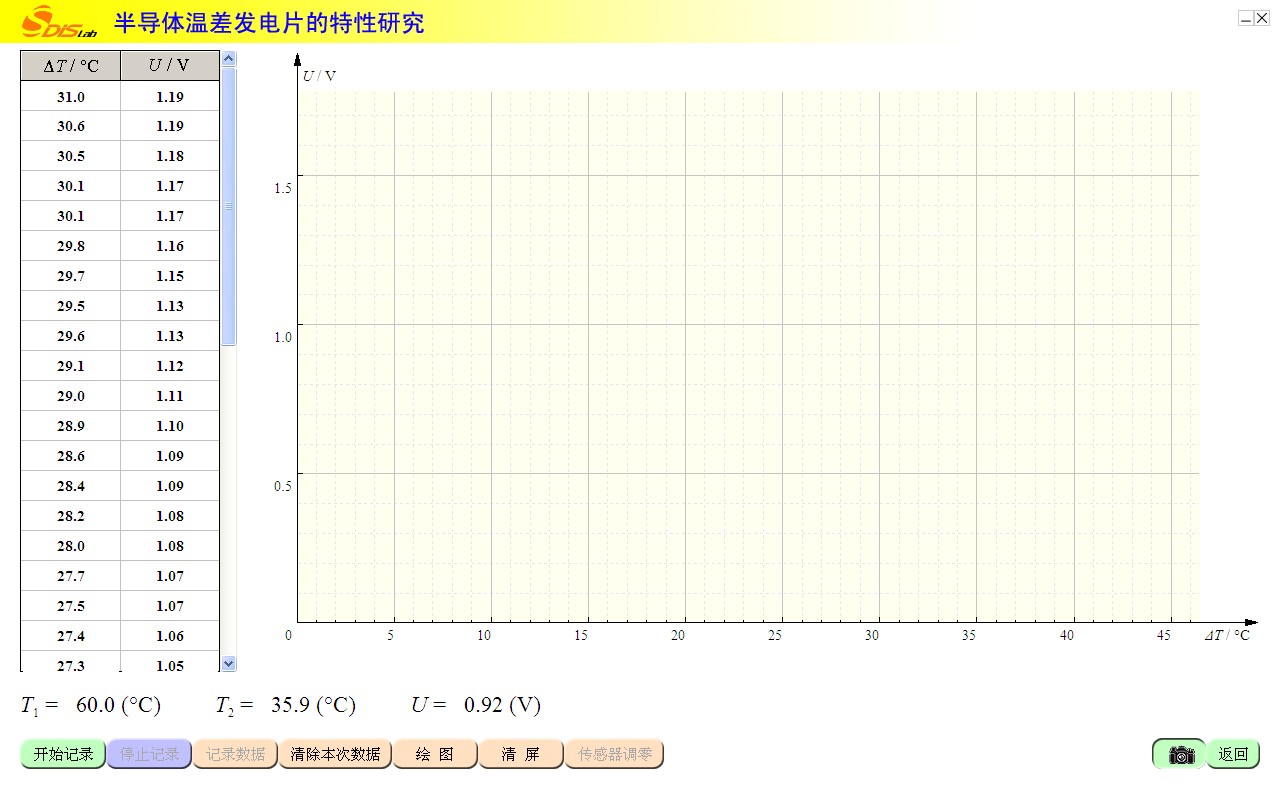

图29-2 记录数据

4.点击“绘图”,观察U-Δt图像,总结半导体温差发电片产生的电动势与温度差的关系(图29-3)。

图29-3

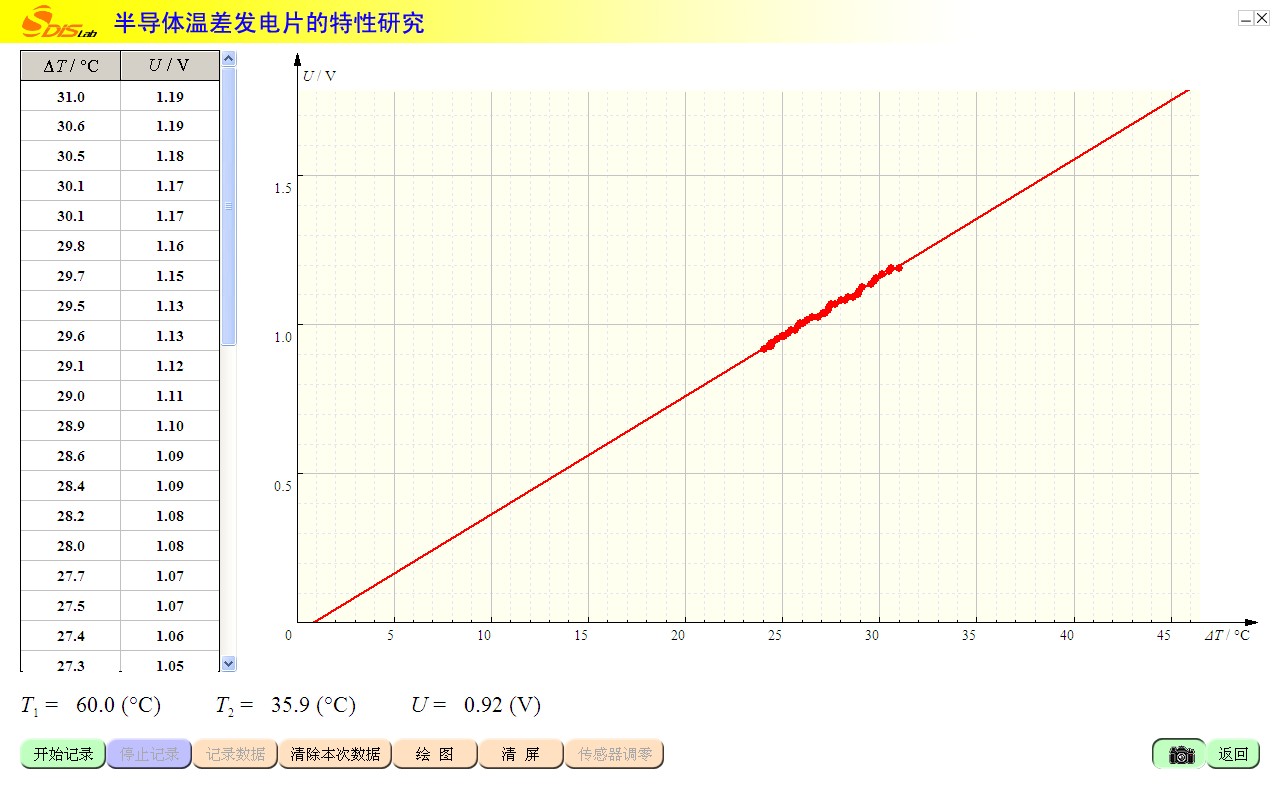

图29-3 U-Δt图像
