实验二十八 电动势和电源外电压、内电压的关系

实验器材

朗威DISLab数据采集器、电压传感器、计算机。

实验装置

如图28-1。

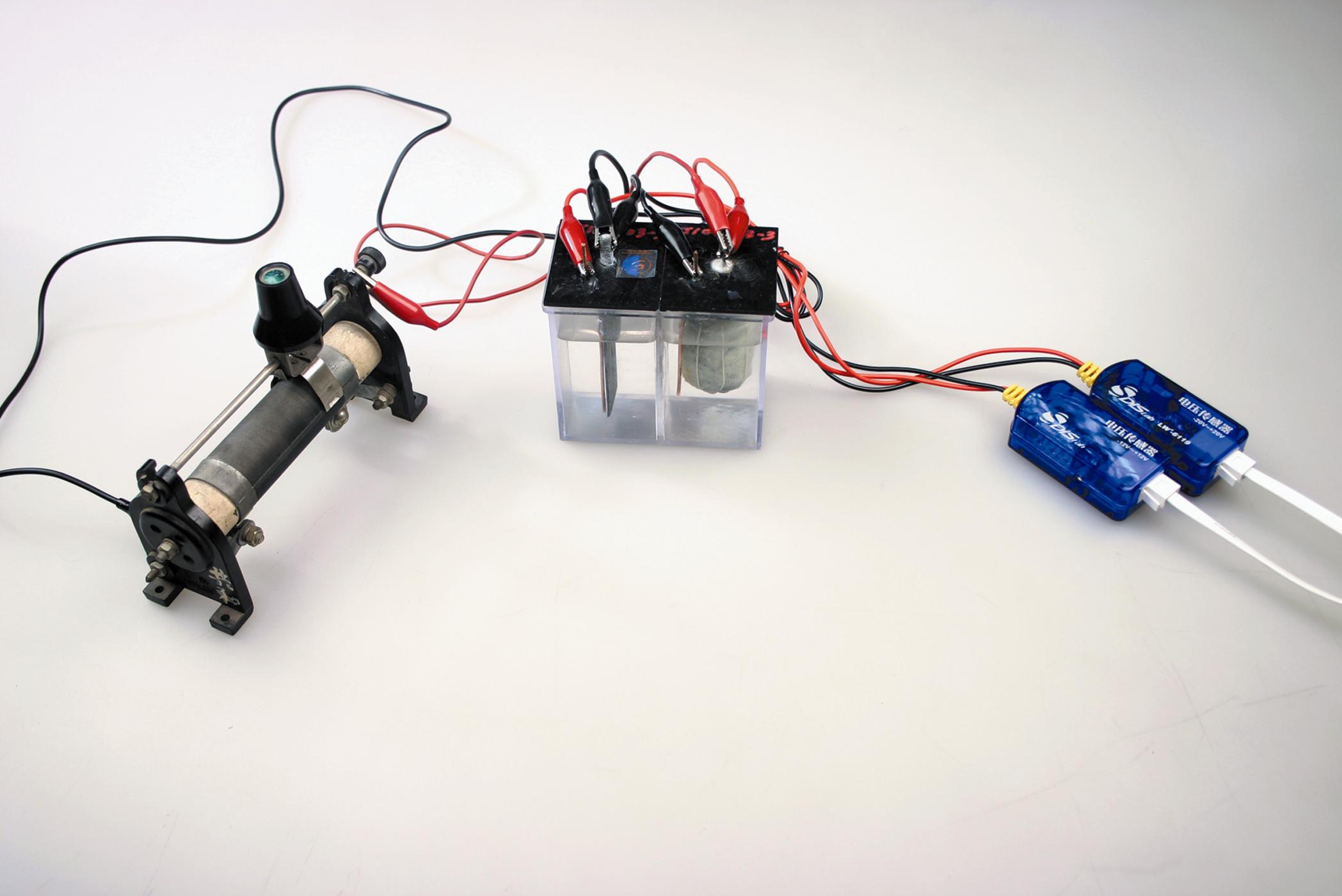

图28-1

图28-1 实验装置

实验操作

1.如图28-1连接实验装置,分别将两只电压传感器接到数据采集器一、二通道。

2.点击教材专用软件主界面上的实验条目“电动势和电源外电压、内电压的关系”,打开该软件(图28-2)。

图28-2

图28-2 实验软件界面

3.点击“开始记录” 并对传感器进行软件调零后,拨动滑动变阻器滑片,记录一组数据(图28-3),总结电动势与电源外电压、内电压的关系。

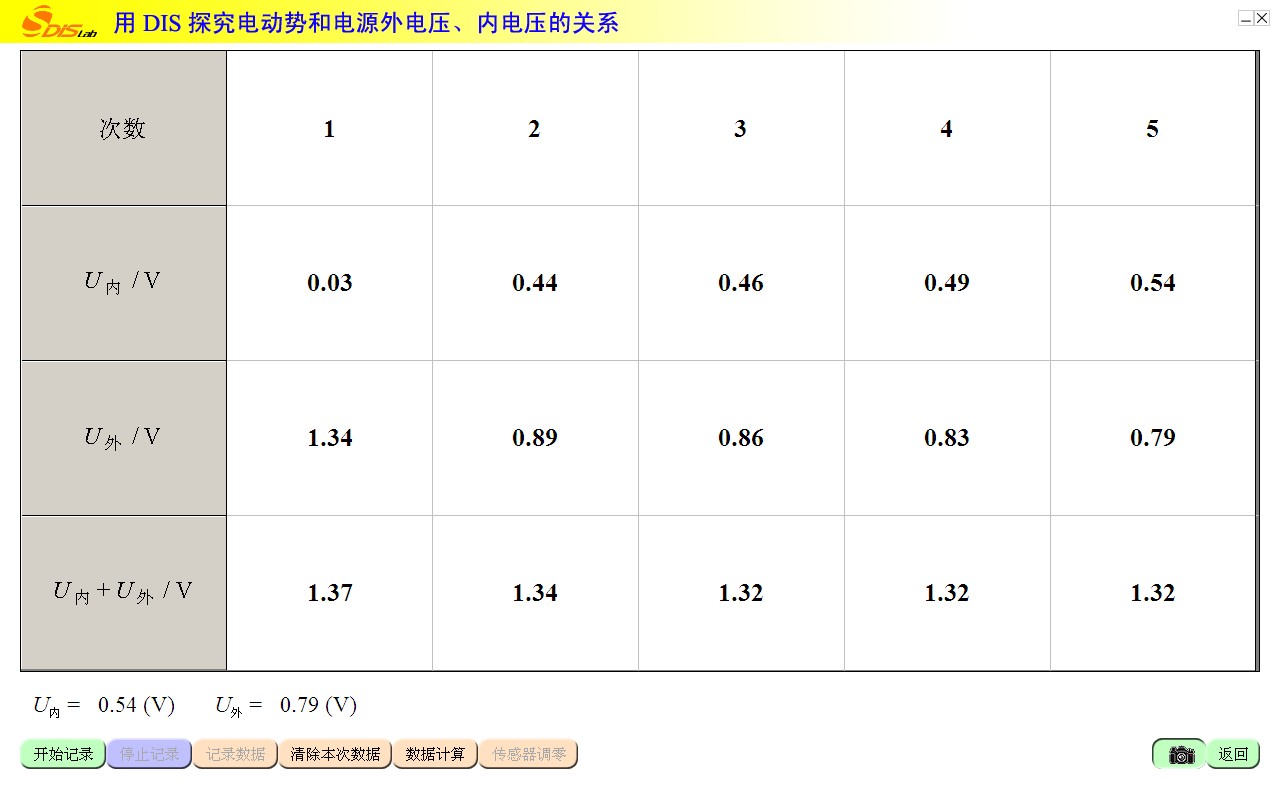

图28-3

图28-3 实验数据
