实验二十七 电阻定律

实验器材

朗威DISLab数据采集器、电流传感器、电压传感器、螺旋测微器、滑动变阻器、金属丝、学生电源、导线、计算机。

实验装置

如图27-1。

图27-1

图27-1 实验装置图

实验操作

1.分别用米尺和螺旋测微器测量出待测金属丝的长度L和横截面直径d。

2.按电原理图27-2连接实验装置,将电流传感器、电压传感器分别接入数据采集器一、二通道。

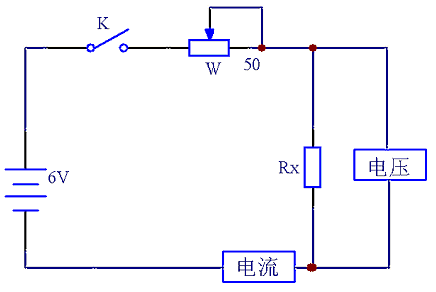

图27-2

图27-2 电原理图

3.点击教材专用软件主界面上的实验条目“电阻定律”,打开该软件。

4.点击“开始记录”并对传感器进行软件调零后,将金属丝接入电路中,记录一组电压和电流的数据,将金属丝长度填写到表格相应位置。

5.更换长度不同的金属丝接入电路中,记录一组数据。(图27-3)

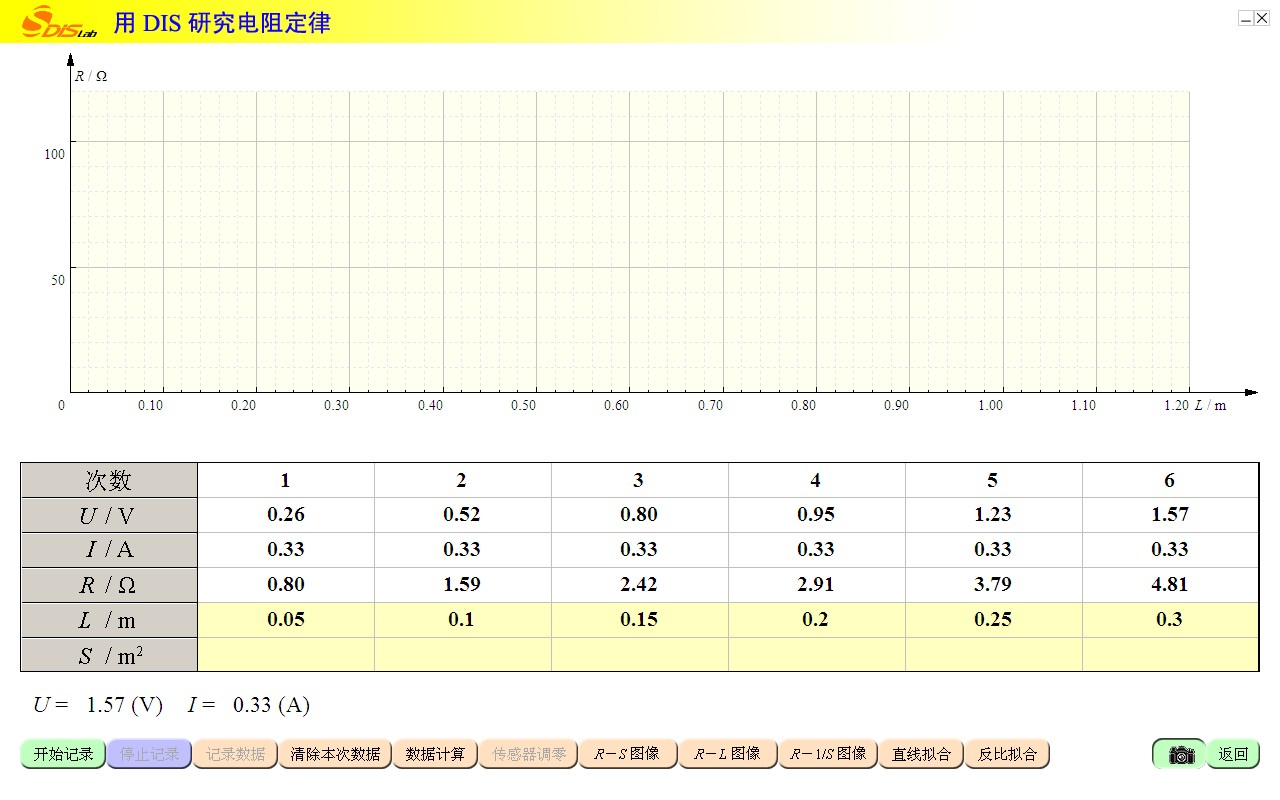

图27-3

图27-3 金属丝电阻率测量实验结果

6.点击“R-L图像”(图27-4),对数据点进行线性拟合,总结横截面积不变时,电阻丝电阻与电阻丝长度的关系。

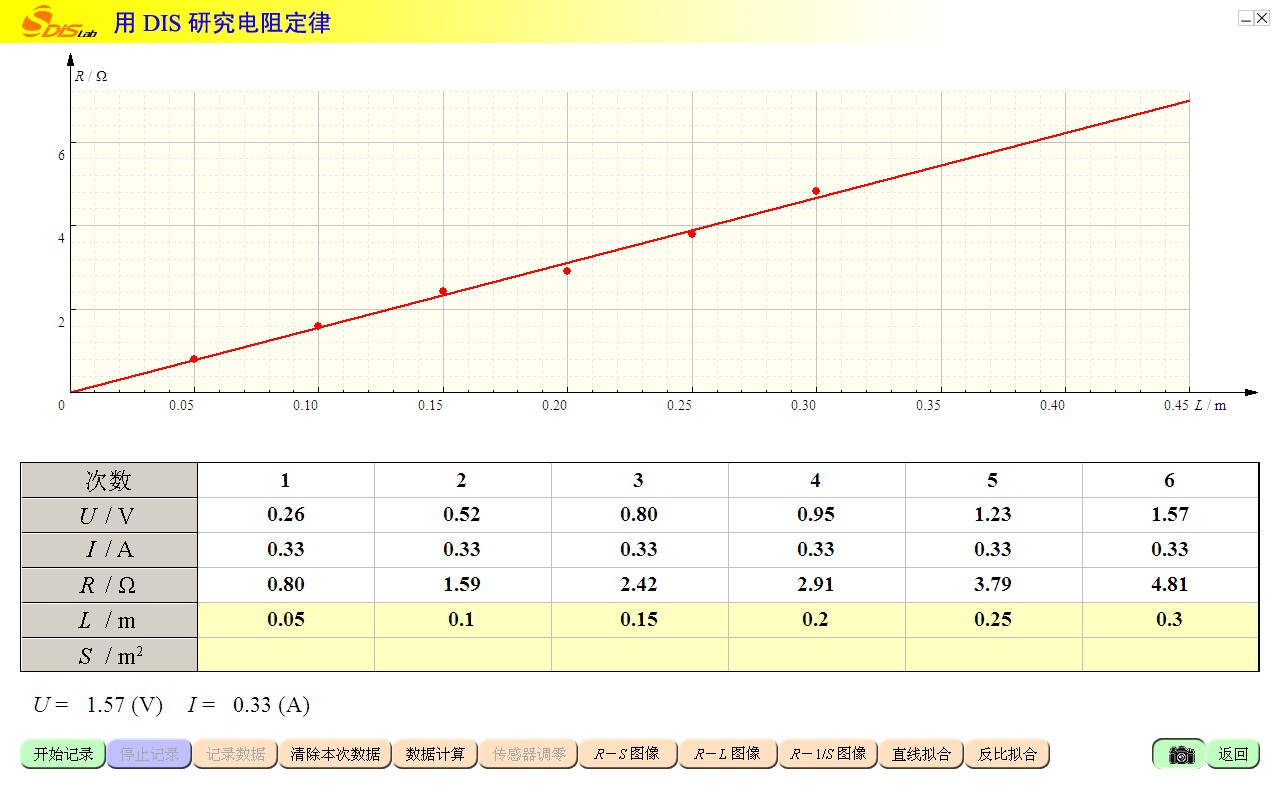

图27-4

图27-4 R-L图像

7.更换横截面直径不同的金属丝,记录一组数据。

8.点击“R-S图像”,对数据点进行反比例拟合;点击“R-1/S图像”,对数据点进行线性拟合,总结电阻丝长度不变时,电阻丝电阻与横截面积的关系。

文件下载(已下载 7193 次)

发布时间:2012/4/11 上午11:15:33  阅读次数:7680
