实验二十三 变力做功的动能定理

实验器材

朗威DISLab数据采集器、位移传感器、光电门传感器、DISLab力学轨道、DISLab力学轨道小车、支架、天平、计算机。

实验装置

如图23-1。

图23-1

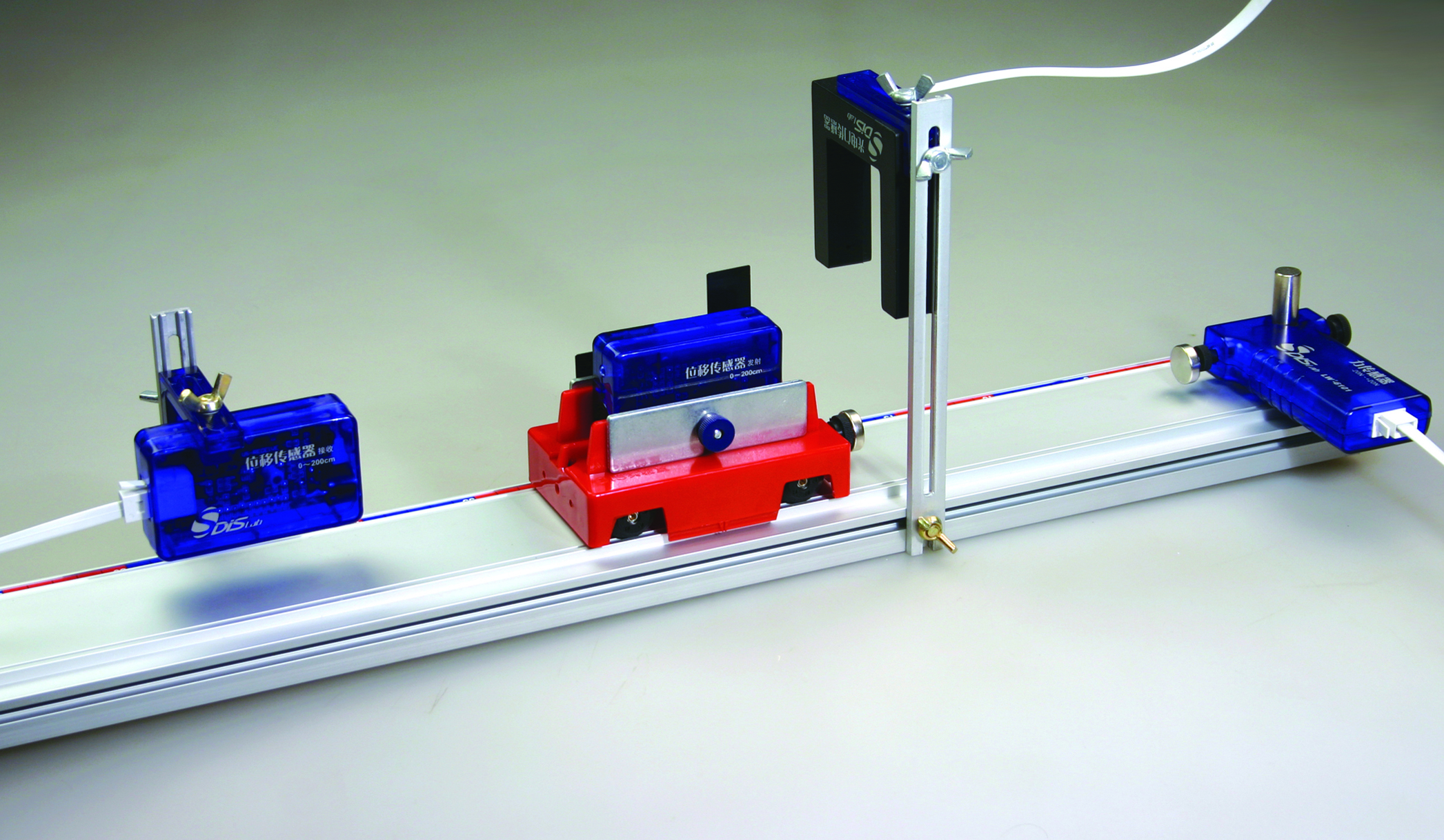

图23-1 变力做功的动能定理实验装置

实验操作

1.将力传感器测钩取下换上强磁铁后固定到轨道一端,将位移传感器接收器固定到轨道另一端,将光电门传感器固定到轨道上,将0.01m的挡光片和位移接收器固定到小车上。

2.将位移传感器和光电门传感器分别接入数据采集器一、二通道。

3.点击教材专用软件主界面上的实验条目“变力做功的动能定理”,打开该软件。

4.将小车的质量,挡光片的宽度填写到界面相应位置。

5.打开位移发射器开关,点击“开始记录”,推动小车使车上的两片挡光片通过光电门,系统自动记录小车的初速度、末速度及小车动能的变化(图23-2)。

图23-2

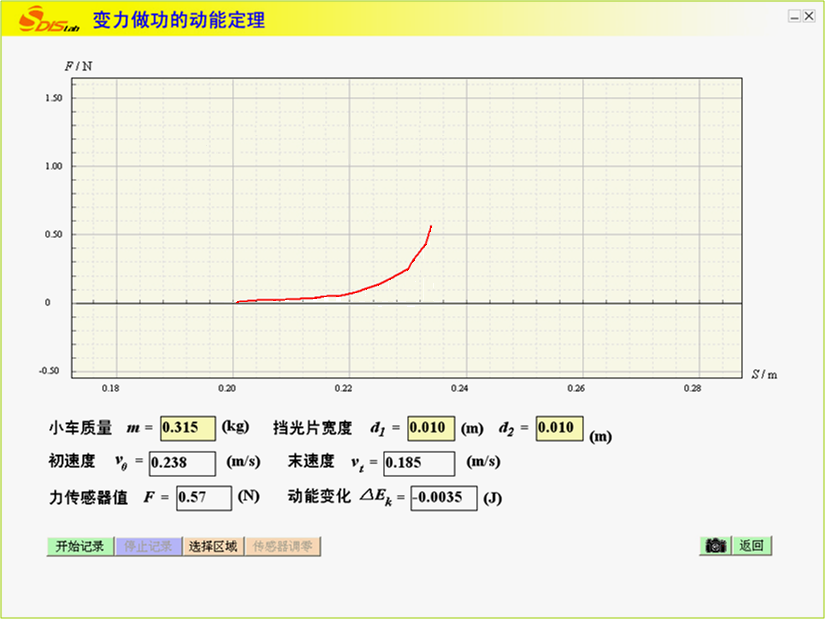

图23-2 F-S曲线

6.点击“选择区域”,选择需要研究的一段F-S图线即可得到相应的面积值(图23-3、图23-4)。

图23-3

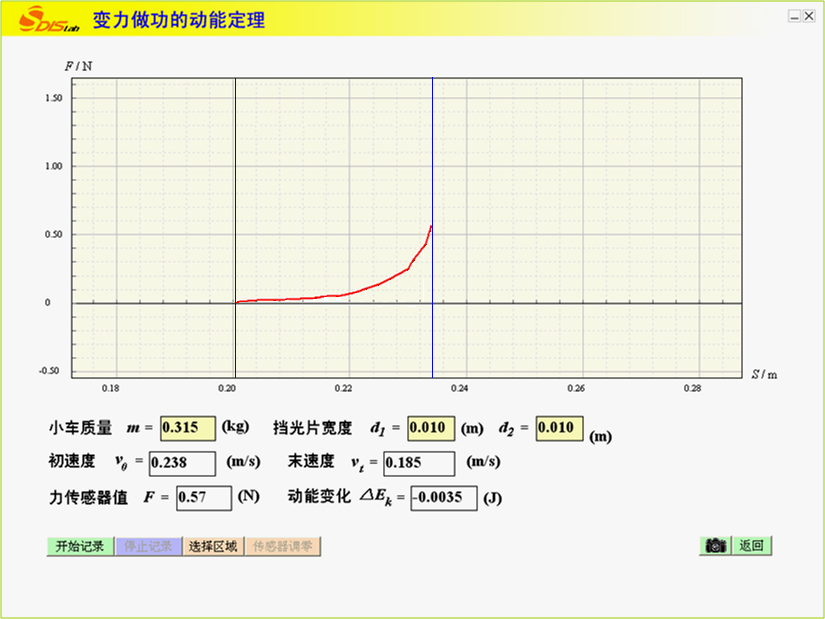

图23-3 选择区域

图23-4

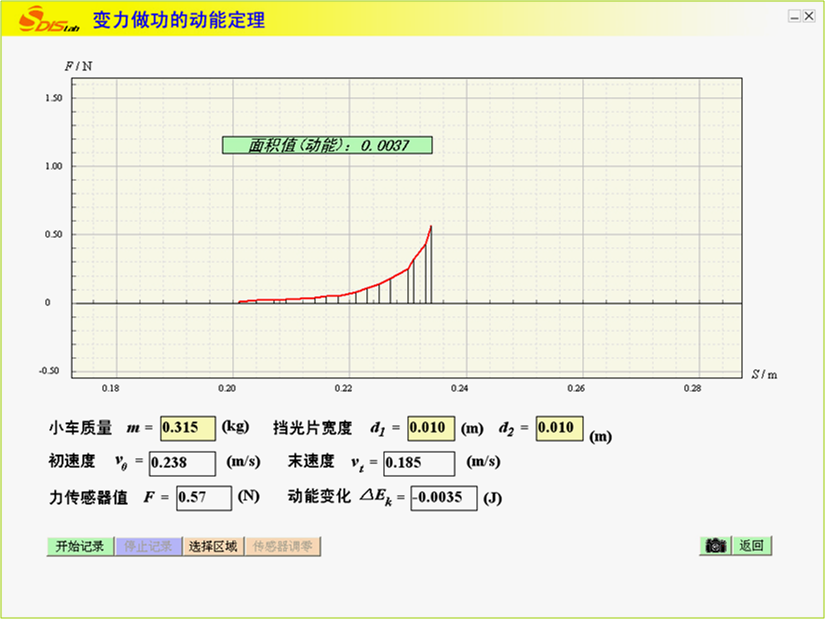

图23-4 实验结果

7.比较动能变化与面积值之间的大小,总结变力做功的动能关系。
