实验二十六 摩擦力

实验器材

朗威DISLab数据采集器、力传感器、配重块、摩擦力实验器、计算机。

实验装置

如图26-1。

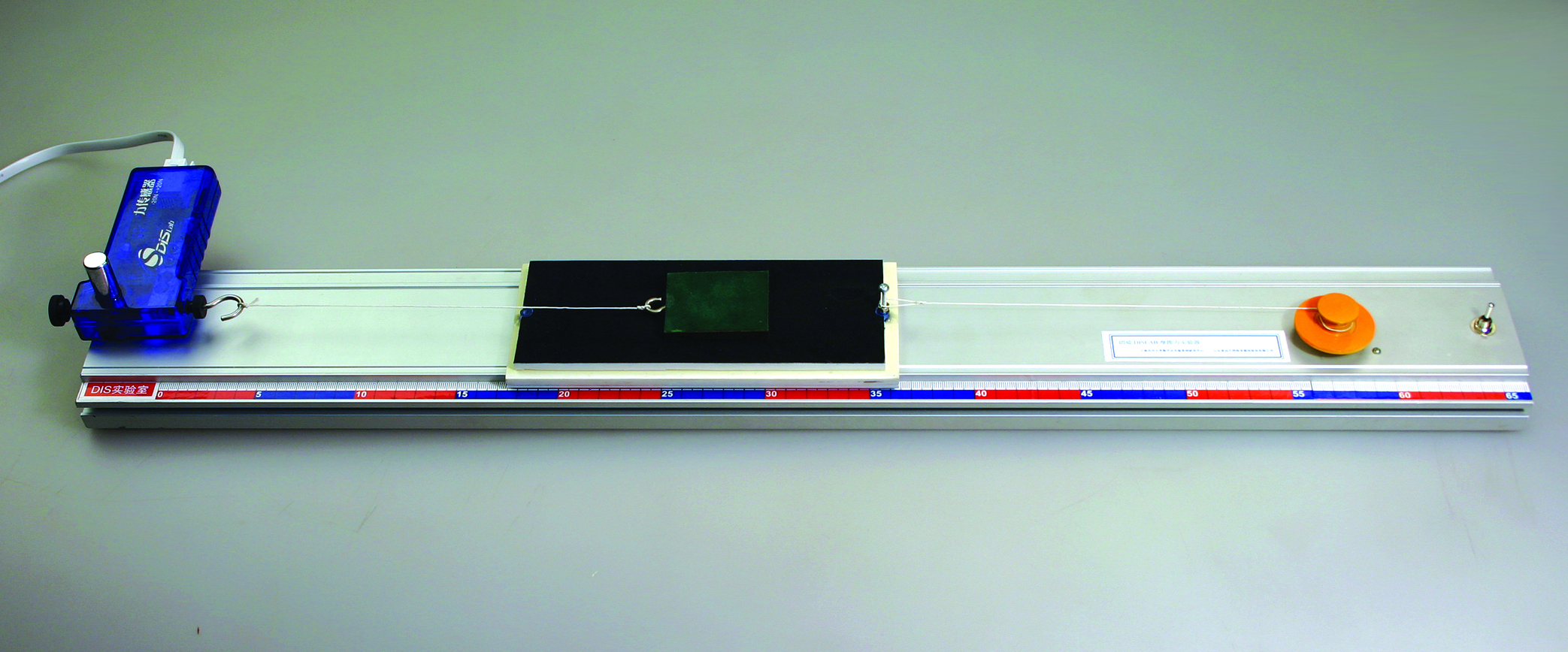

图26-1

图26-1 研究摩擦力与哪些因素有关实验装置

实验操作

1.将力传感器接入数据采集器,并与摩擦力实验器相连。

2.点击教材专用软件主界面上的实验条目“用DIS研究摩擦力与哪些因素有关”,打开该软件。

3.点击“开始记录”,对传感器进行软件调零。

4.选择摩擦力大的滑块,打开摩擦力实验器电动机电源开关,使滑块下底板在电动机的牵引下由静止状态变为匀速运动状态过程,点击“停止记录”,观察实验曲线(图26-2)。

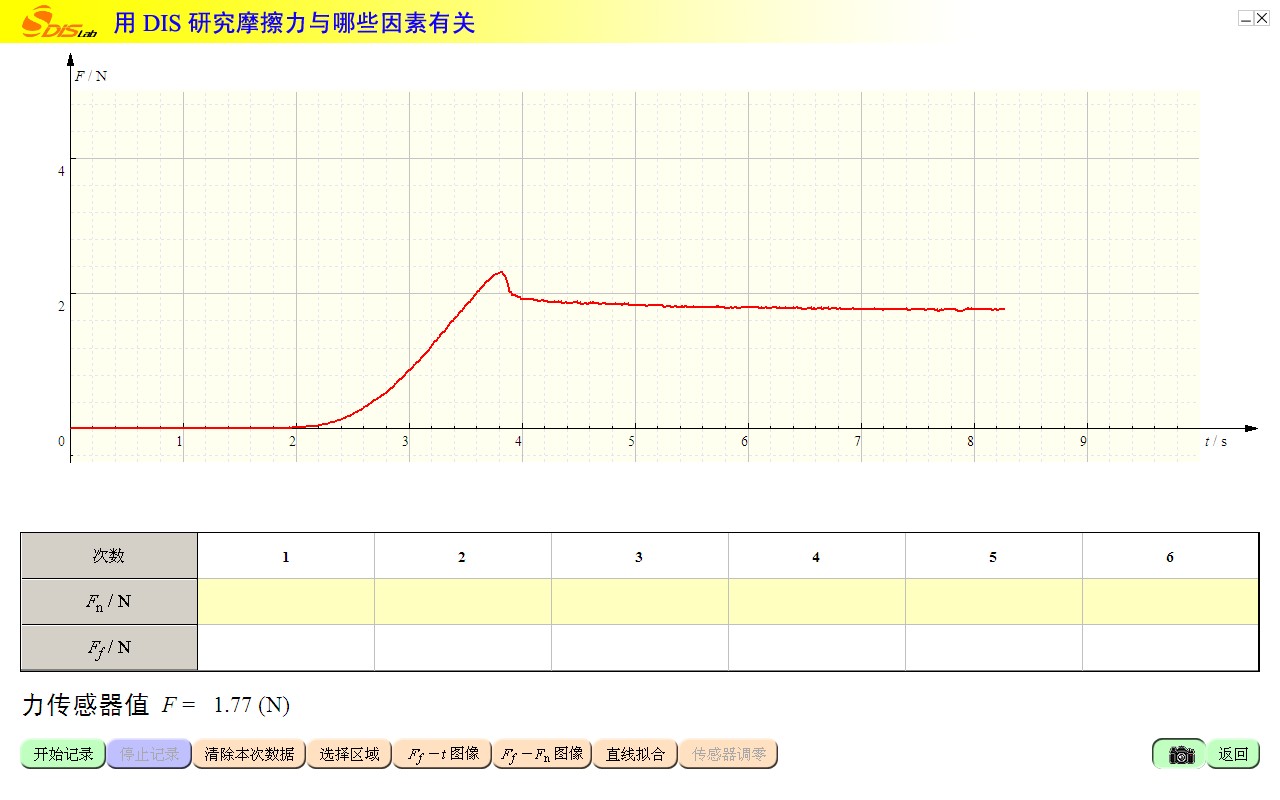

图26-2

图26-2 最大静摩擦力

5.选择100g的滑块,重复上述操作,得到滑动摩擦力与时间的关系(图26-3)。

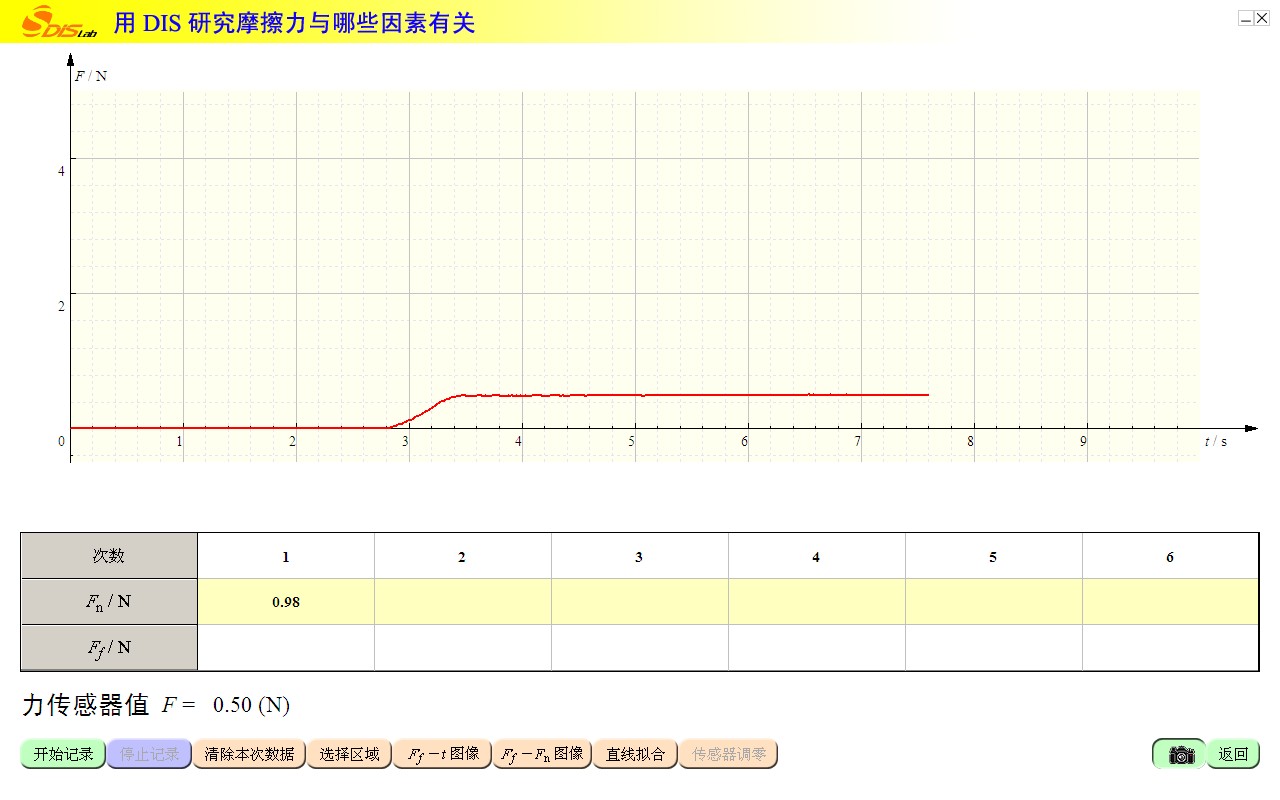

图26-3

图26-3 f-t图像

6.将实验获得的f-t图线置于显示区域中间,点击“选择区域”,选择需要研究的一段f-t图线即可得到相应的摩擦力数值(图26-4)。

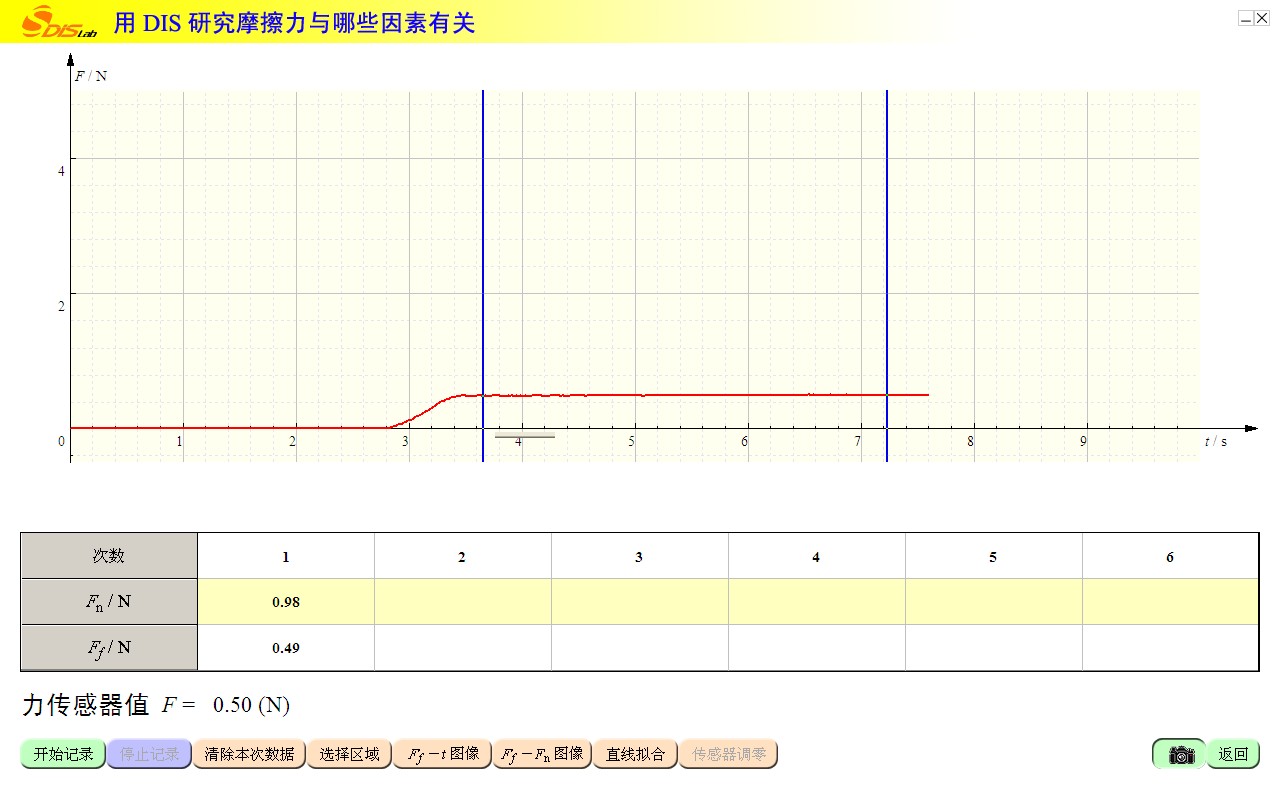

图26-4

图26-4 选择区域

7.在100g滑块上添加不同质量的砝码,重复实验后得到一组摩擦力数据(图26-5)。

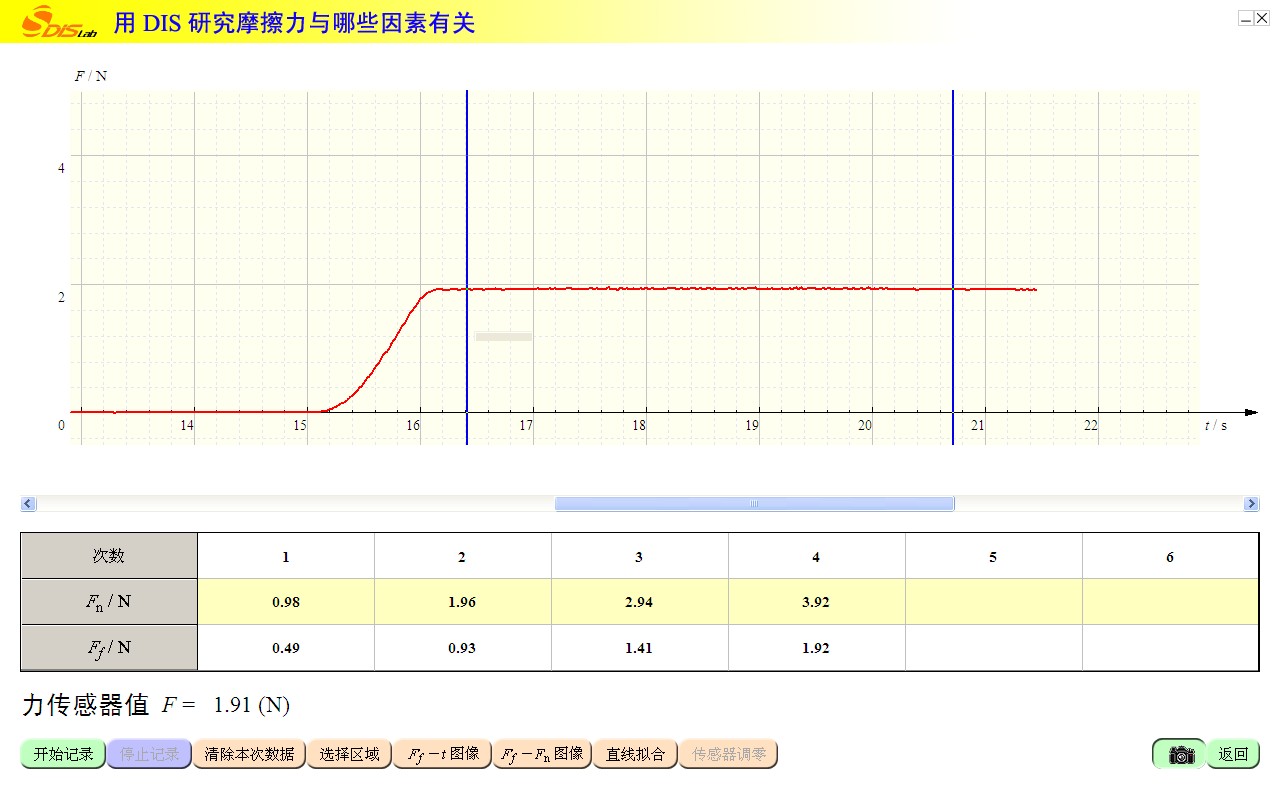

图26-5

图26-5 多组数据

8.点击“Ff-Fn图像”,得到一组数据点,对数据点进行“直线拟合”(图26-6),总结摩擦力与正压力的关系。

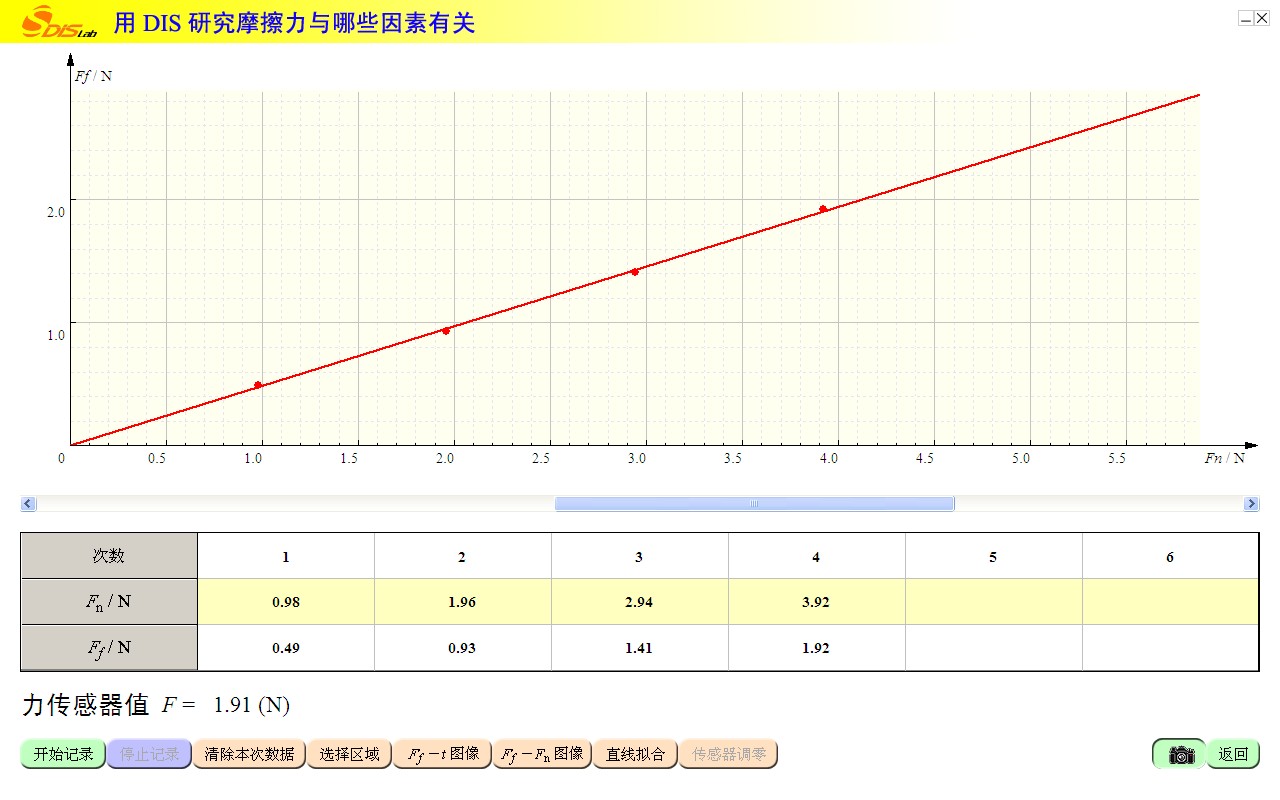

图26-6

图26-6 Ff-Fn图像
