实验二十四 研究电磁感应规律

实验器材

朗威DISLab数据采集器、光电门传感器、电压传感器、螺线管、力学轨道、小车、磁铁、计算机。

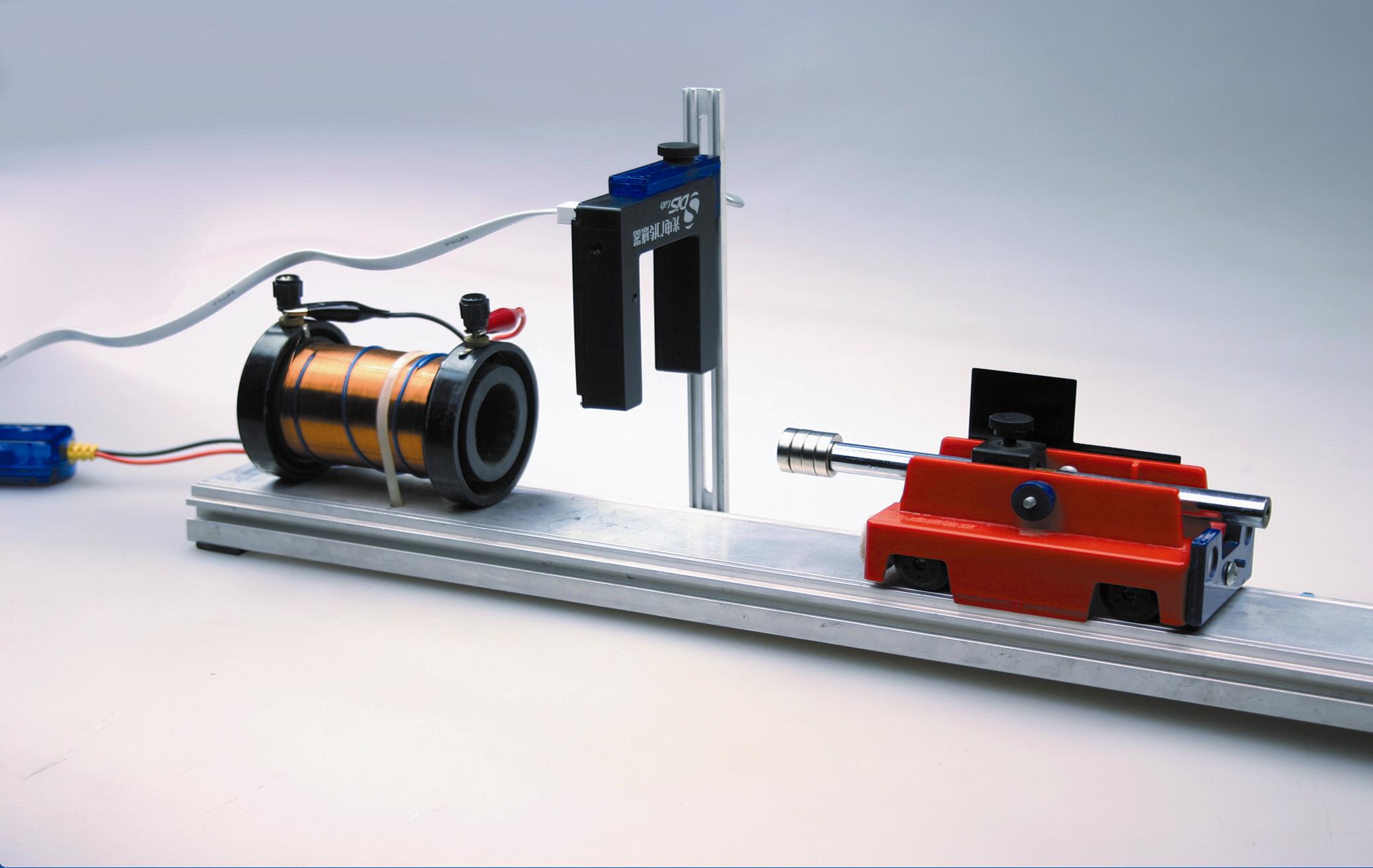

实验装置

如图24-1。

图24-1

图24-1 实验装置图

实验操作

1.将光电门传感器及电压传感器分别接入数据采集器第一、二通道。

2.点击教材专用软件主界面上的实验条目“用DIS研究回路中感应电动势的大小与磁通量变化快慢的关系”,打开软件进入实验界面。

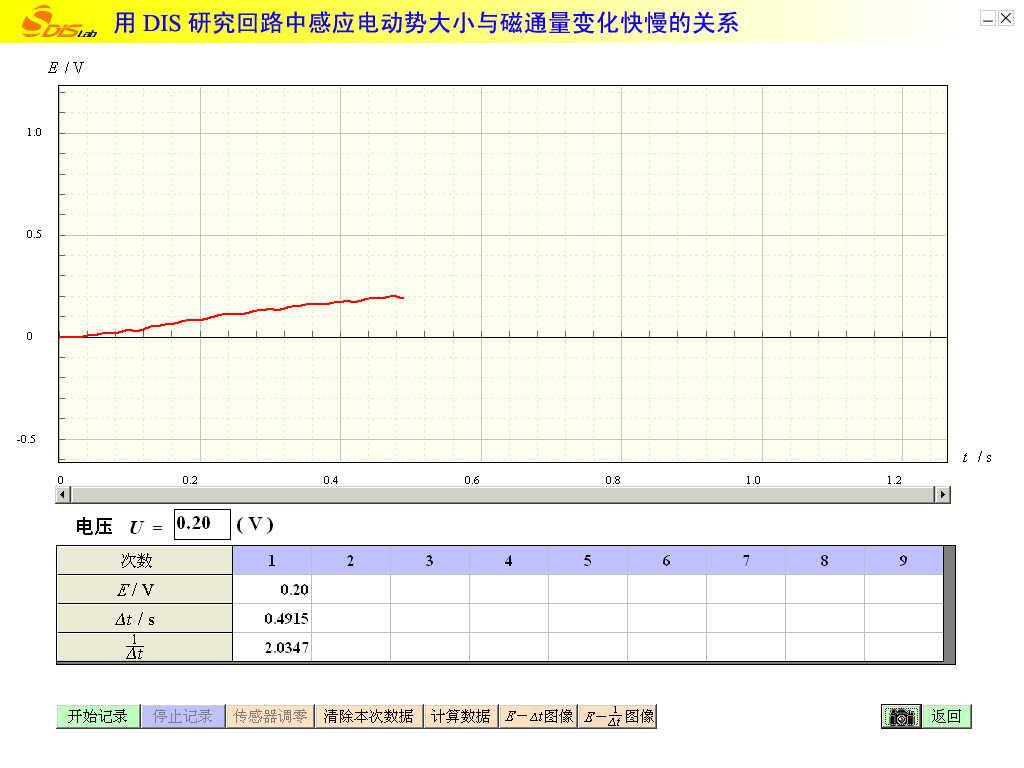

3.点击“开始记录”,对传感器进行软件调零后推动小车使其运动,当小车上挡光片通过光电门时,系统自动记录感应电动势的变化及挡光时间(图24-2)。

图24-2

图24-2 记录数据

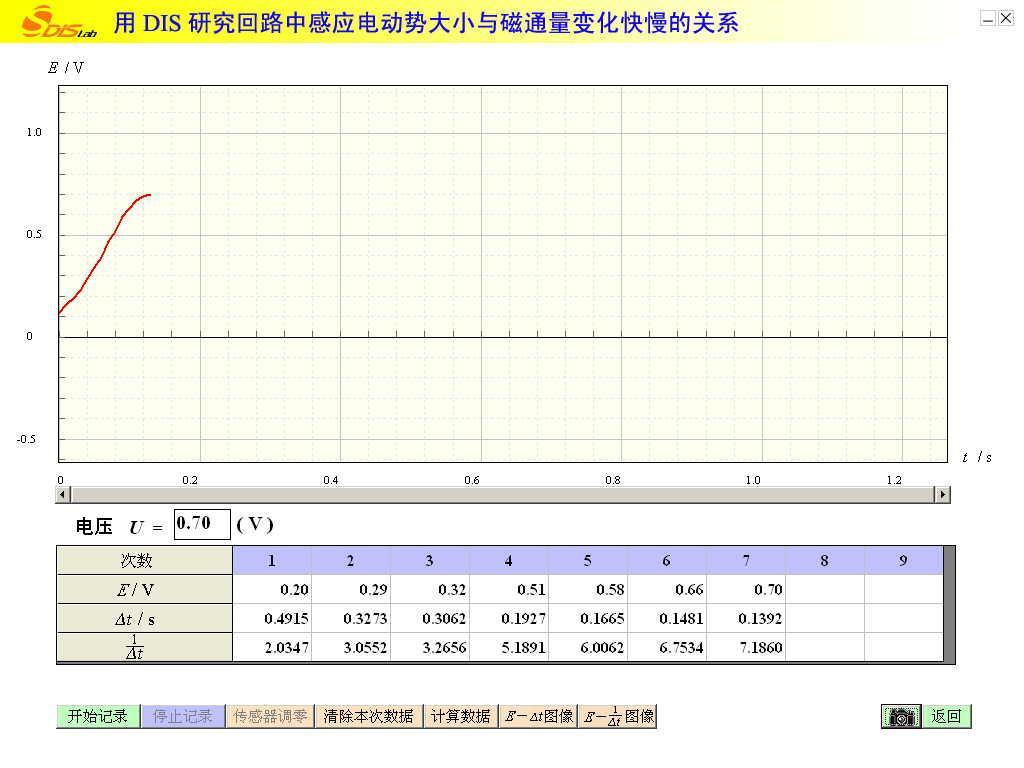

4.改变小车的运动速度,记录多组数据(图24-3)。

图24-3

图24-3 记录多组数据

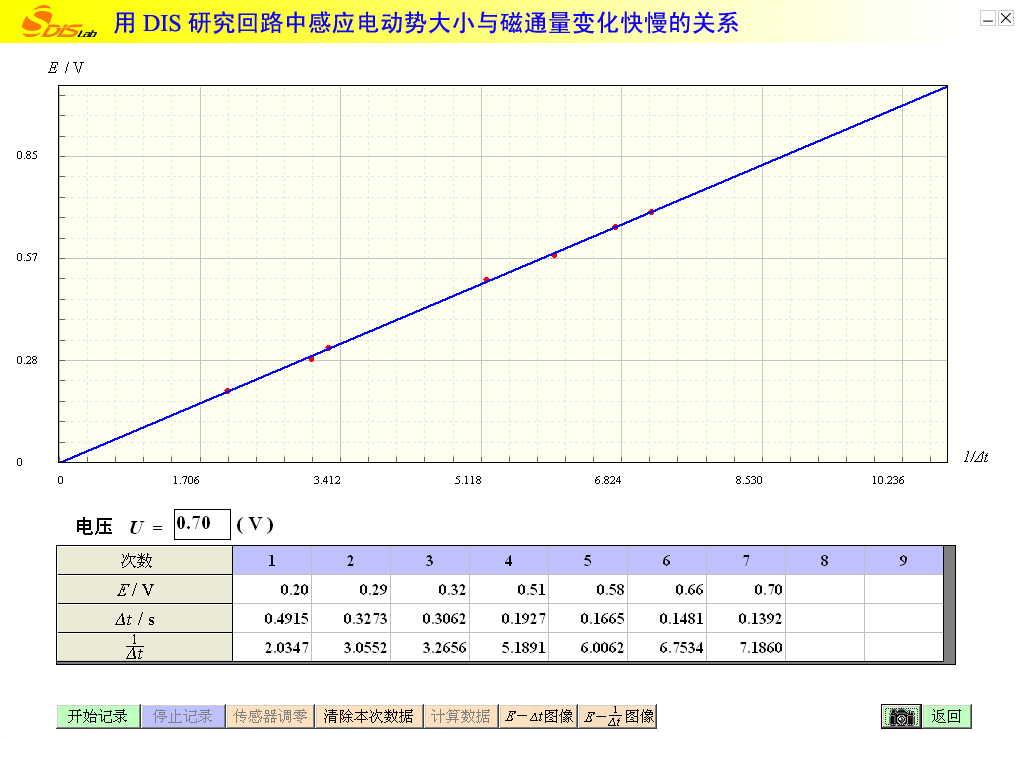

5.点击“E-1/Δt图像”,根据已有数据点绘出“感应电动势-时间”关系图线(图24-4)。

图24-4

图24-4 E-1/Δt图像
