实验二十二 动量定理(变力)

实验器材

朗威DISLab数据采集器、力传感器、光电门传感器、轨道、小车、挡光片、计算机。

实验装置

如图22-1。

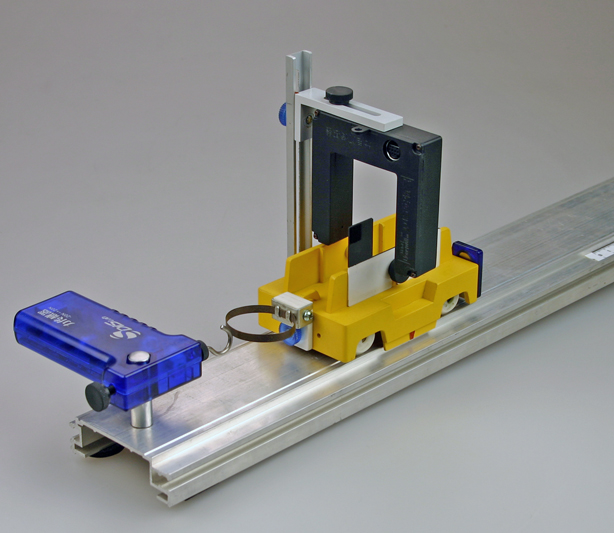

图22-1

图22-1 实验装置图

实验操作

1.在小车上安装“I”型挡光片(本次实验所用挡光片的宽度为0.020m)并在其前端安装弹簧圈,用天平称出小车的总质量m(kg)。

2.将光电门传感器和力传感器分别接入数据采集器的第一、二通道,将光电门传感器用支架固定在轨道的一侧。

3.将力传感器通过力学轨道上的固定柱固定在轨道上,调整其高度使测钩与弹簧圈的触碰点刚好位于测钩中心线上。

4.点击教材专用软件主界面上的实验条目“变力作用下的动量定理”,打开该软件。

5.在界面相应位置输入小车的质量及挡光片的宽度,点击“开始记录”,推动小车通过光电门传感器后与力传感器的测钩碰撞,经反弹后又通过光电门传感器,系统自动计算出碰撞前后的动量(图22-2)。

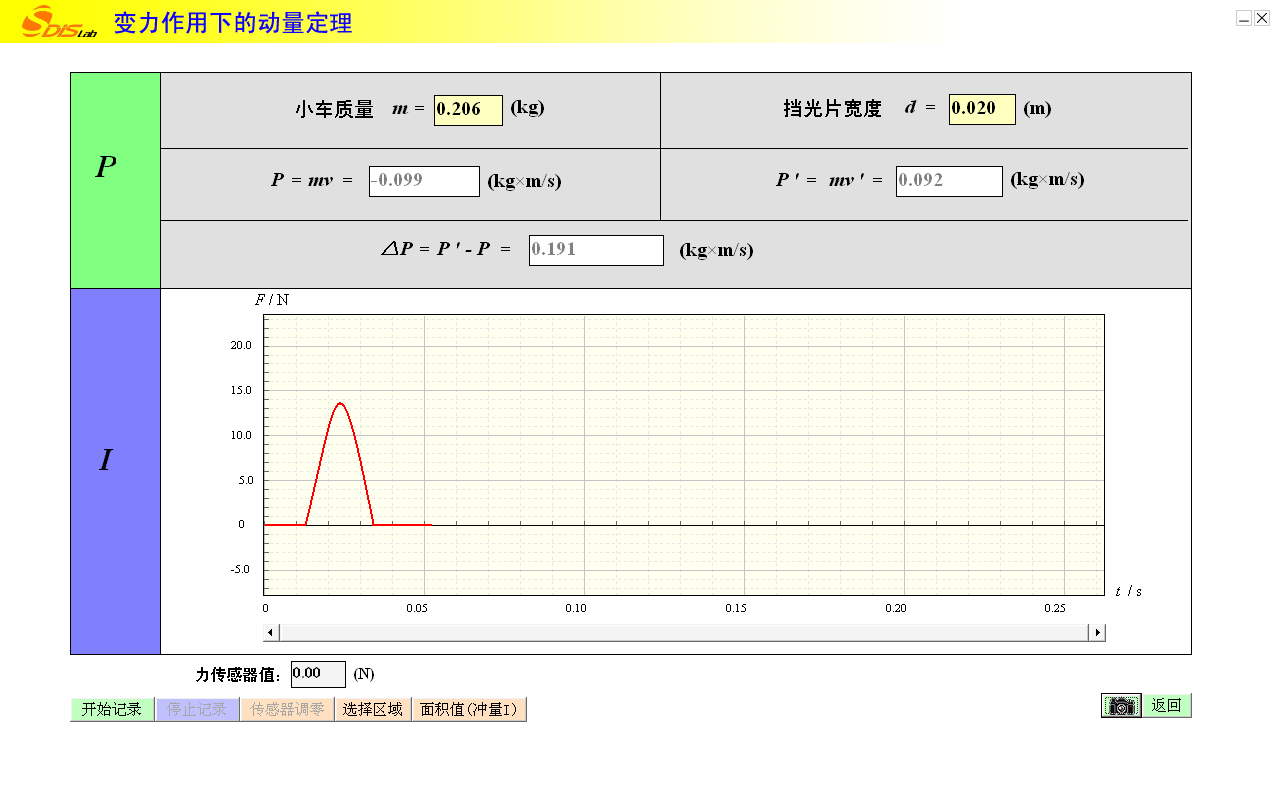

图22-2

图22-2 碰撞前后动量的变化

6.点击“选择区域”,选择需要研究的一段F-S图线即可得到相应的面积值(图22-3)。

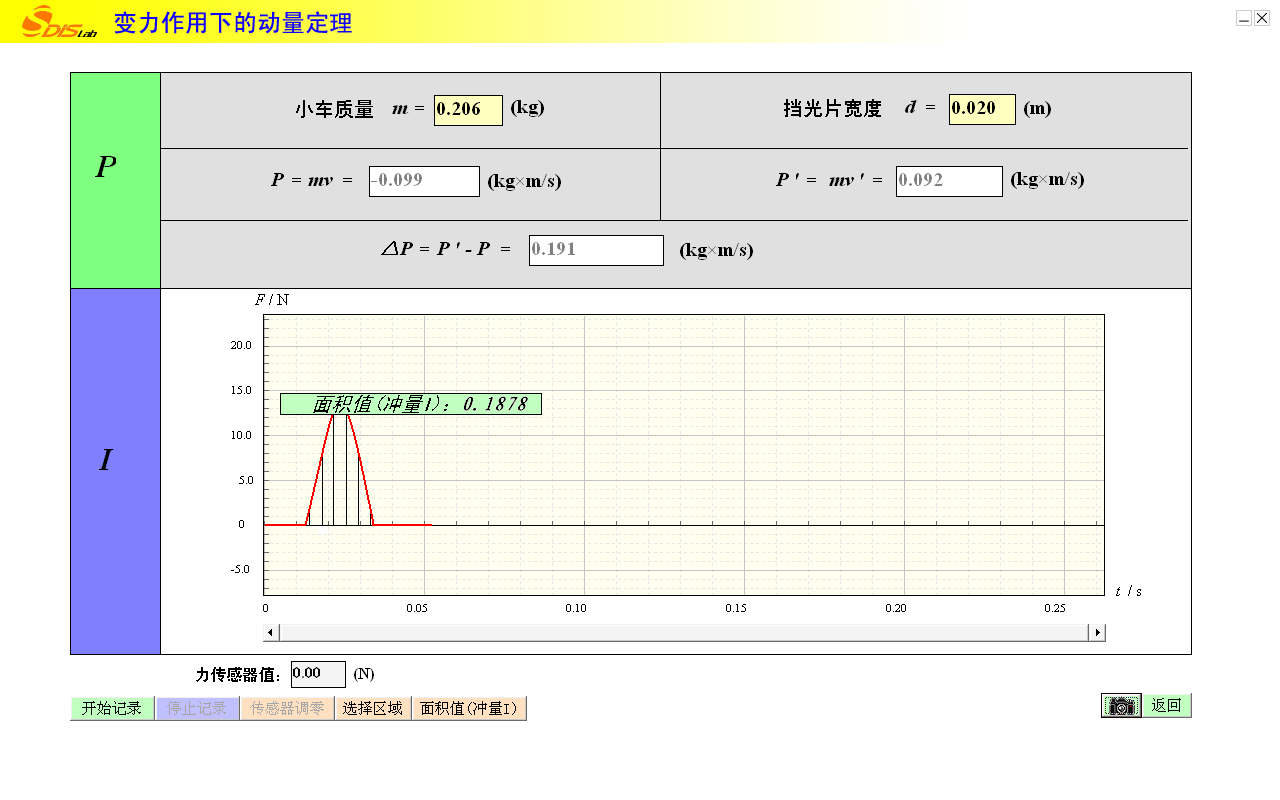

图22-3

图22-3 碰撞过程中的冲量

7.比较动量变化与面积值之间的大小,总结变力做功的动能关系。
