实验二十一 平抛运动

实验器材

朗威DISLab数据采集器、平抛运动实验器、计算机。实验装置如图21-1。

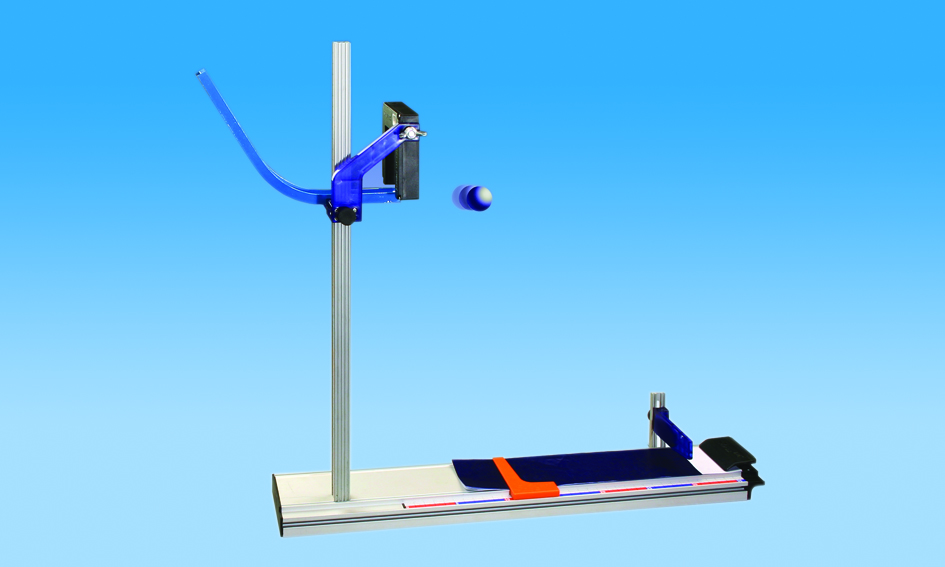

图21-1

图21-1 平抛运动实验装置图

实验操作

1.将光电门传感器及接触传感器(位于平抛实验器底板)分别接入数据采集器第一、二通道,依次将白纸、复写纸平铺到底板上,并用专用夹夹牢,将平抛实验器滑槽固定到30cm处。

2.点击教材专用软件主界面上的实验条目“平抛运动”,打开软件进入实验界面。

3.点击“开始记录”,将小球置于滑槽顶端后释放,系统自动记录小球离开滑槽瞬间的初速度及飞行时间(图21-2)。

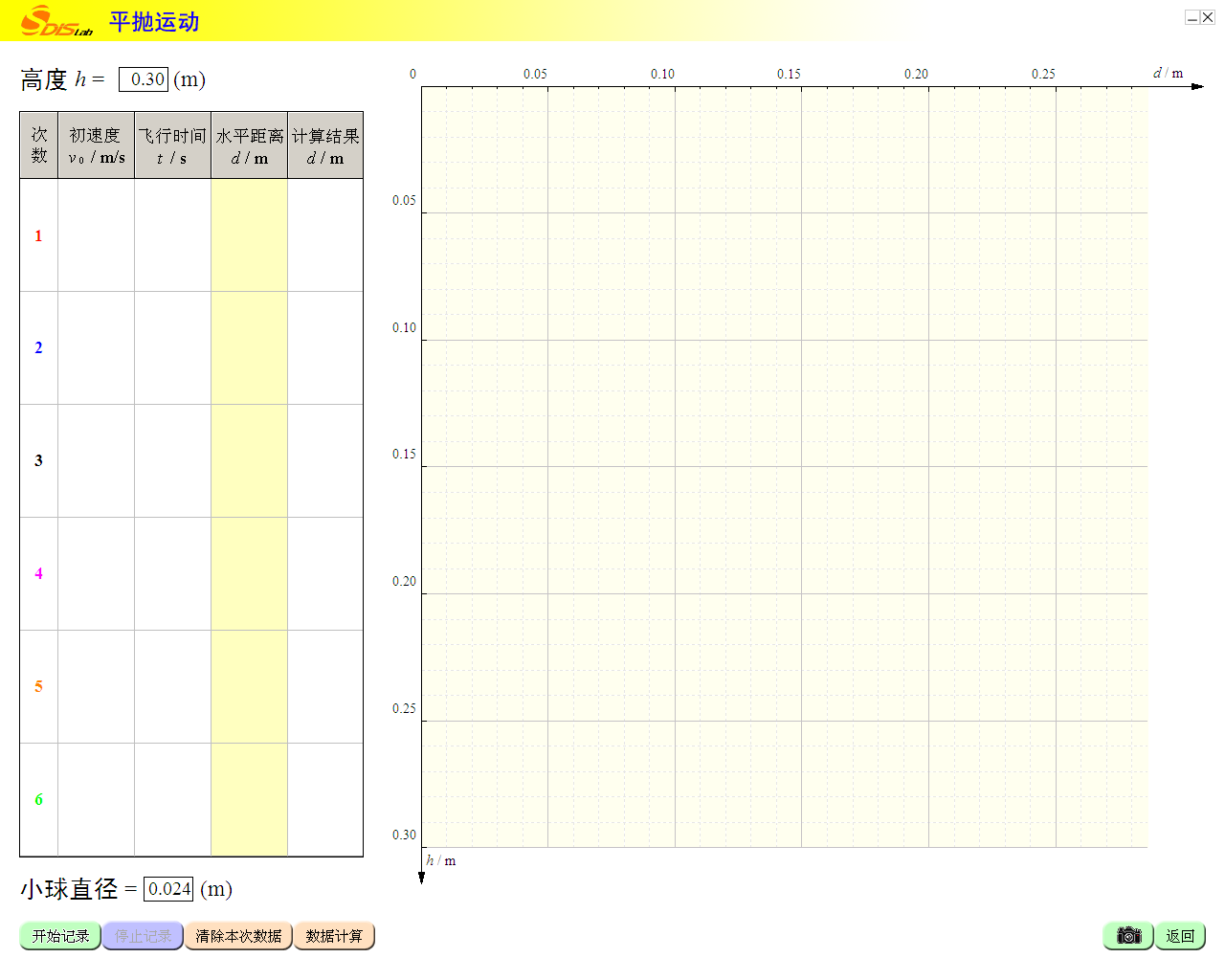

图21-2

图21-2 实验主界面

4.将小球分别置于滑槽上的不同高度释放,记录多组数据(图21-3)。

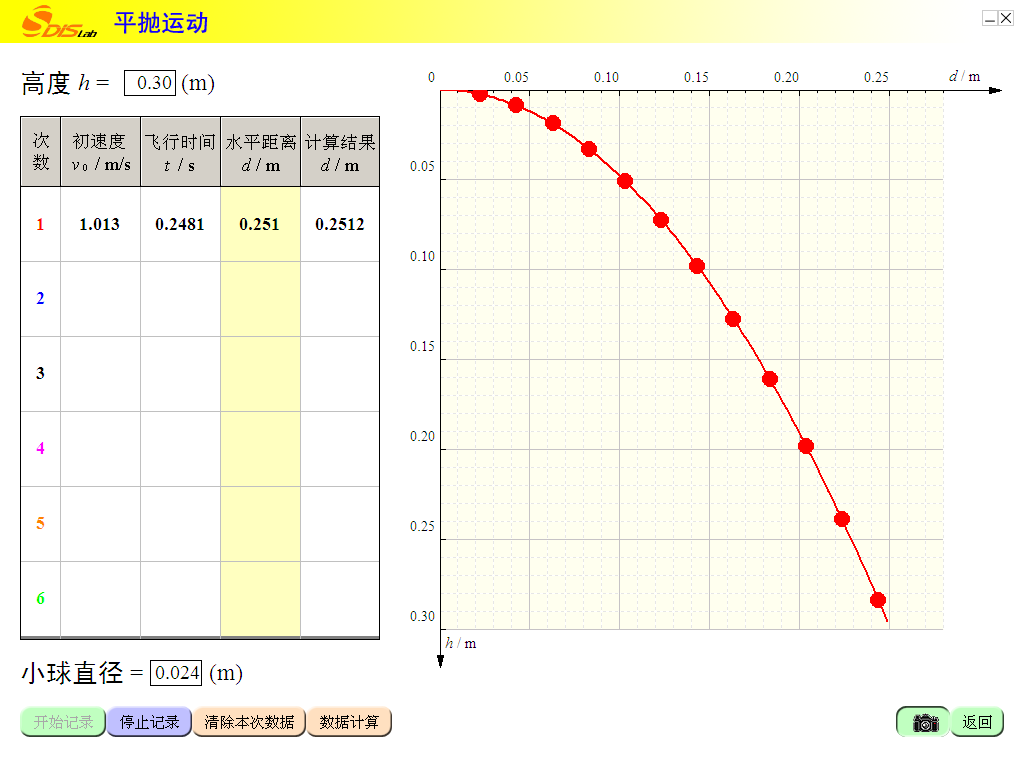

图21-3

图21-3 记录数据

5.用标尺记录小球落在底板白纸上的位置,并将其输入到表格中,点击“数据计算”,比较所测量的数据及标准数据间的差异(图21-4)。

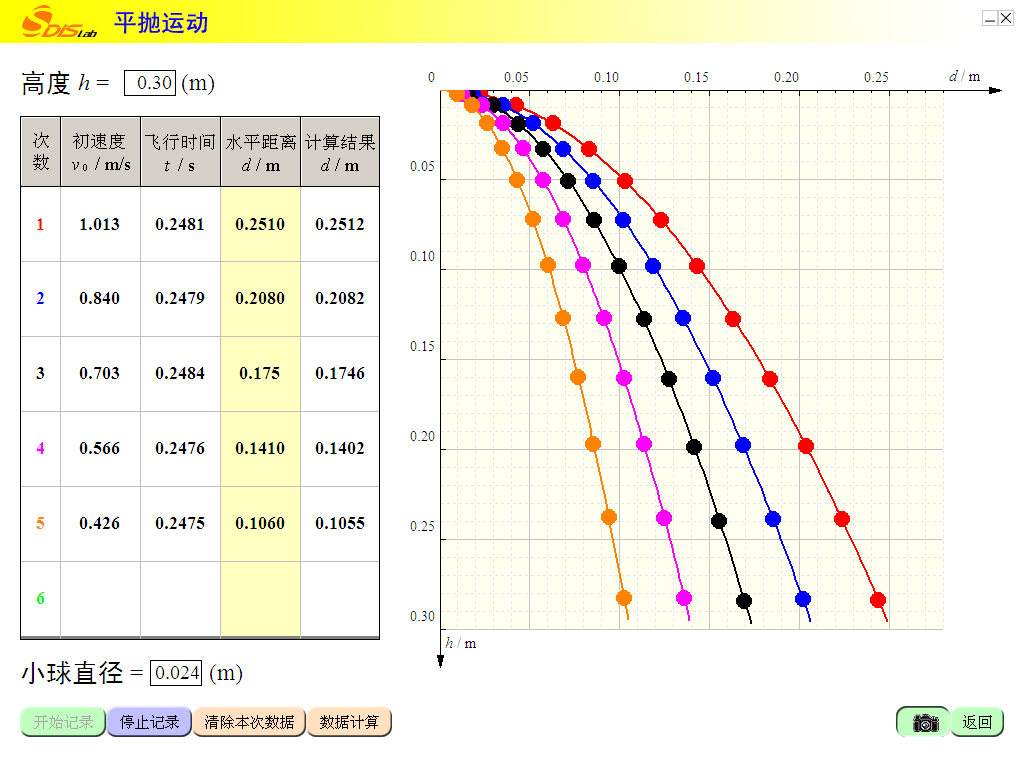

图21-4

图21-4 多组实验数据
