实验十八 微弱磁通量变化时的感生电流

实验器材

朗威DISLab数据采集器、微电流传感器、DISLab环形线圈、计算机。

实验装置

如图18-1。

图18-1

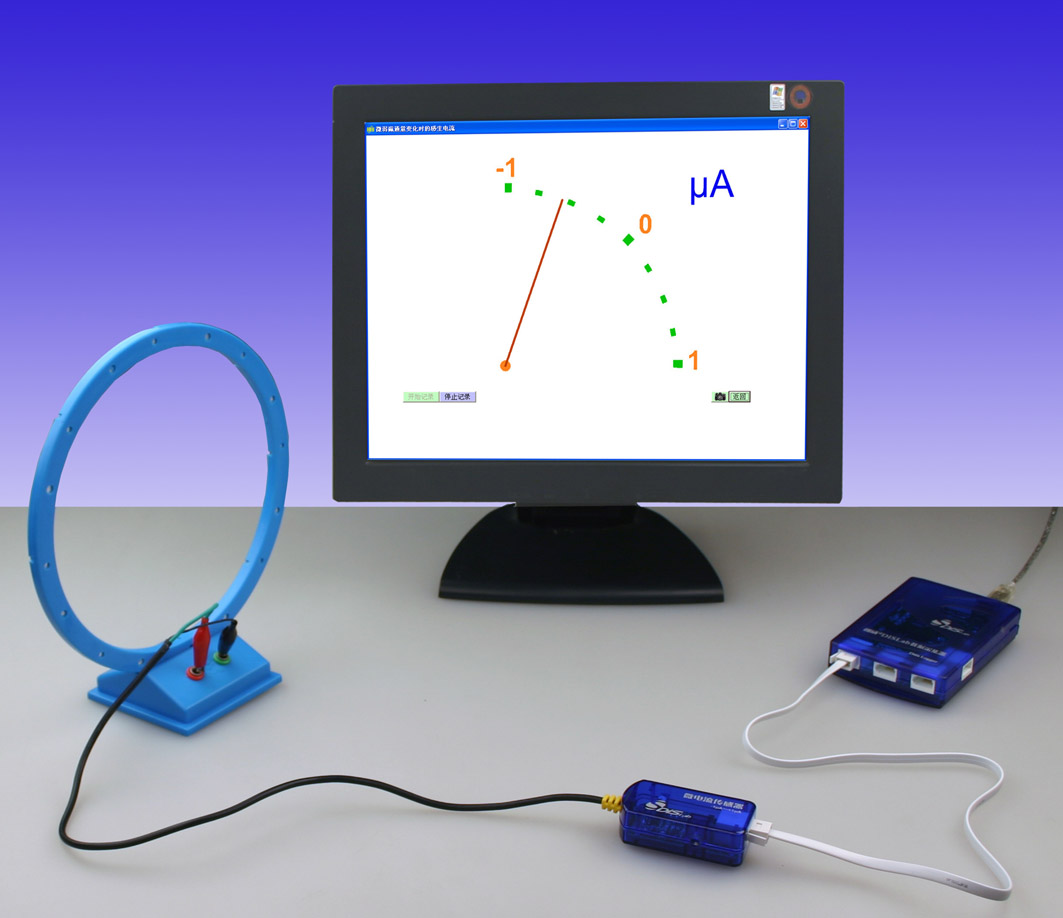

图18-1 微弱磁通量变化时的感生电流实验装置

实验操作

1.将微电流传感器接入数据采集器,并与实验线圈相连。

2.点击教材专用软件主界面上的实验条目“微弱磁通量变化时的感生电流”,打开该软件(图18-2)。

图18-2

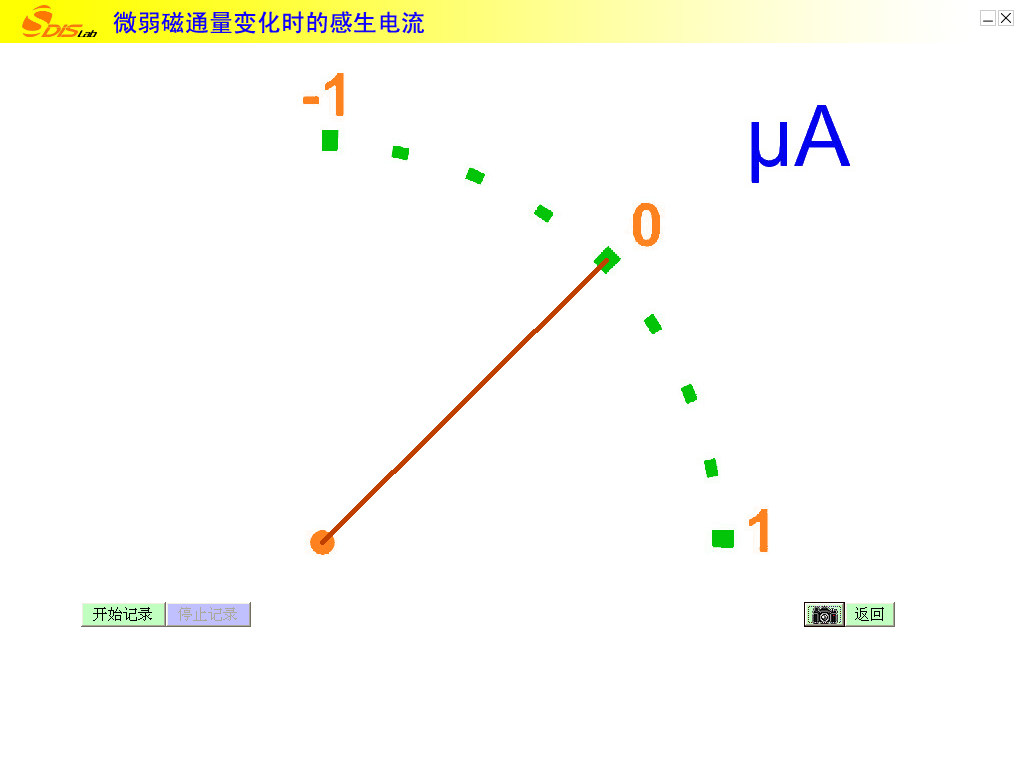

图18-2 微弱磁通量变化时的感生电流软件界面

3.点击“开始记录”,转动实验线圈,观察软件窗口内指针的摆动。

4.当实验线圈平面与地磁线垂直时转动线圈,指针摆动幅度较大,说明此时感生电流强度较大。

5.当实验线圈平面与地磁线垂直时顺时针或逆时针转动线圈,指针摆动方向不同,说明产生感生电流具有方向性。
