实验九 声振动图像

实验器材

朗威DISLab数据采集器、声传感器、440Hz音叉、铁架台、计算机。

实验装置

如图9-1。

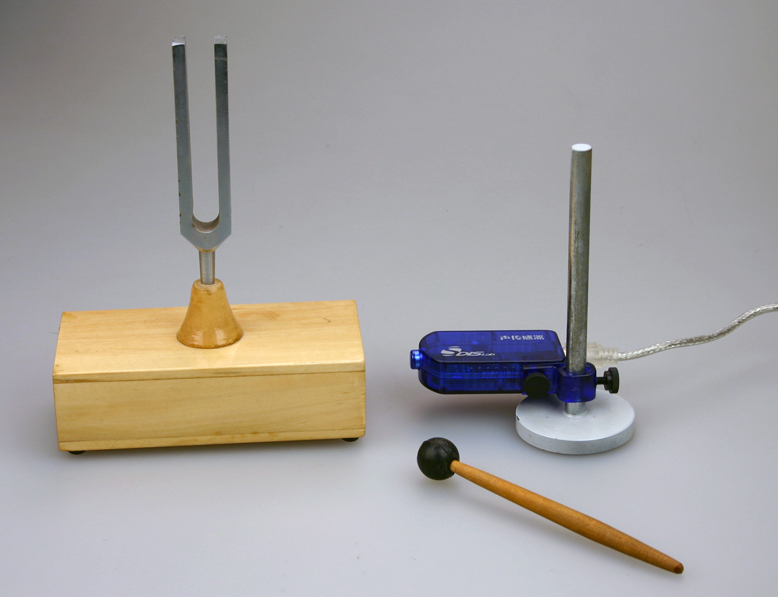

图9-1

图9-1 声振动实验装置

实验操作

1.将声传感器接到数据采集器。

2.点击教材专用软件主界面上的实验条目“声振动图像”,打开该软件。

3.点击“开始记录”,敲击音叉,得到声振动图像(图9-2)。

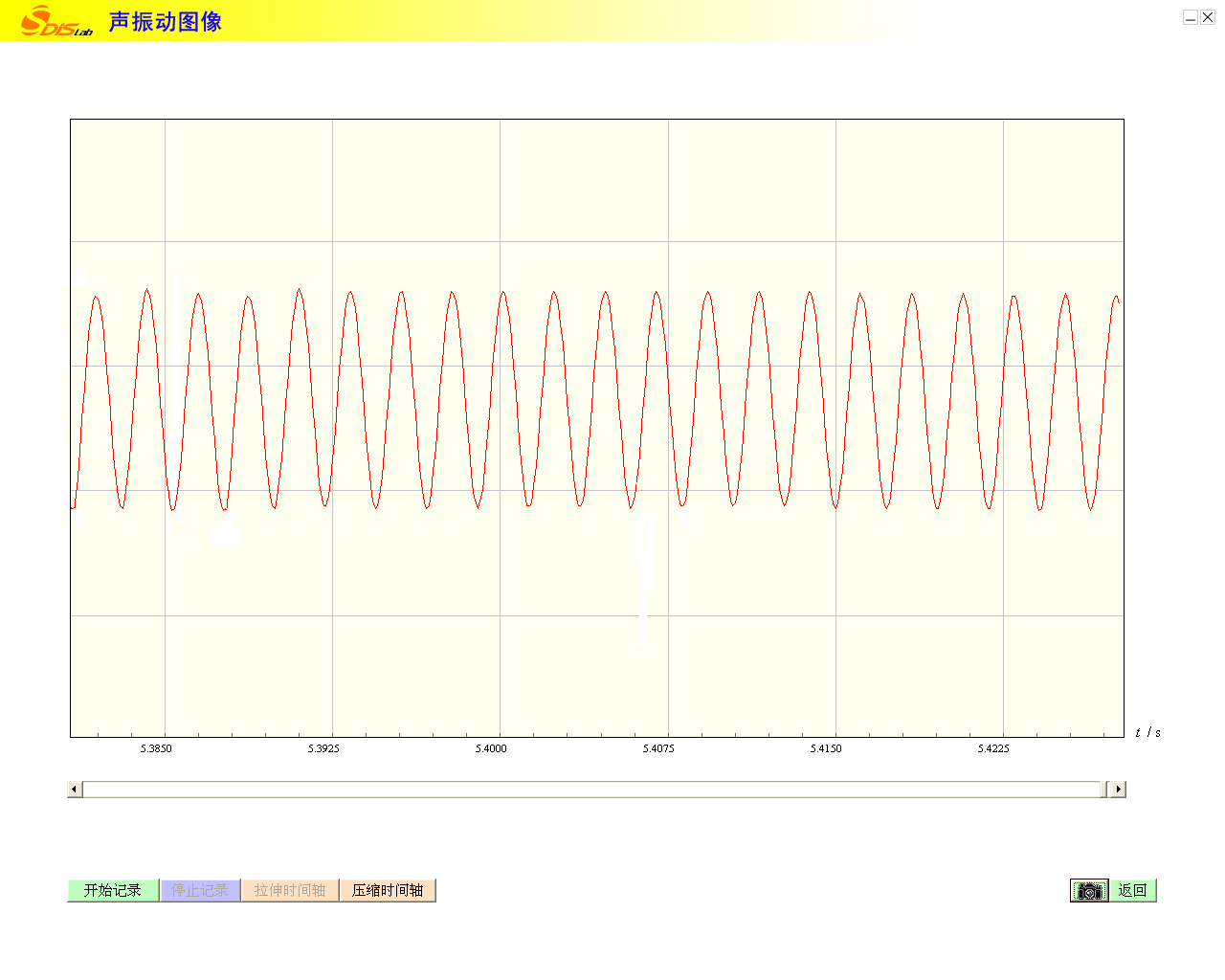

图9-2

图9-2 音叉振动声波图像

4.比较敲击音叉得到的声振动图像与人声振动(口哨)图像(图9-3)。

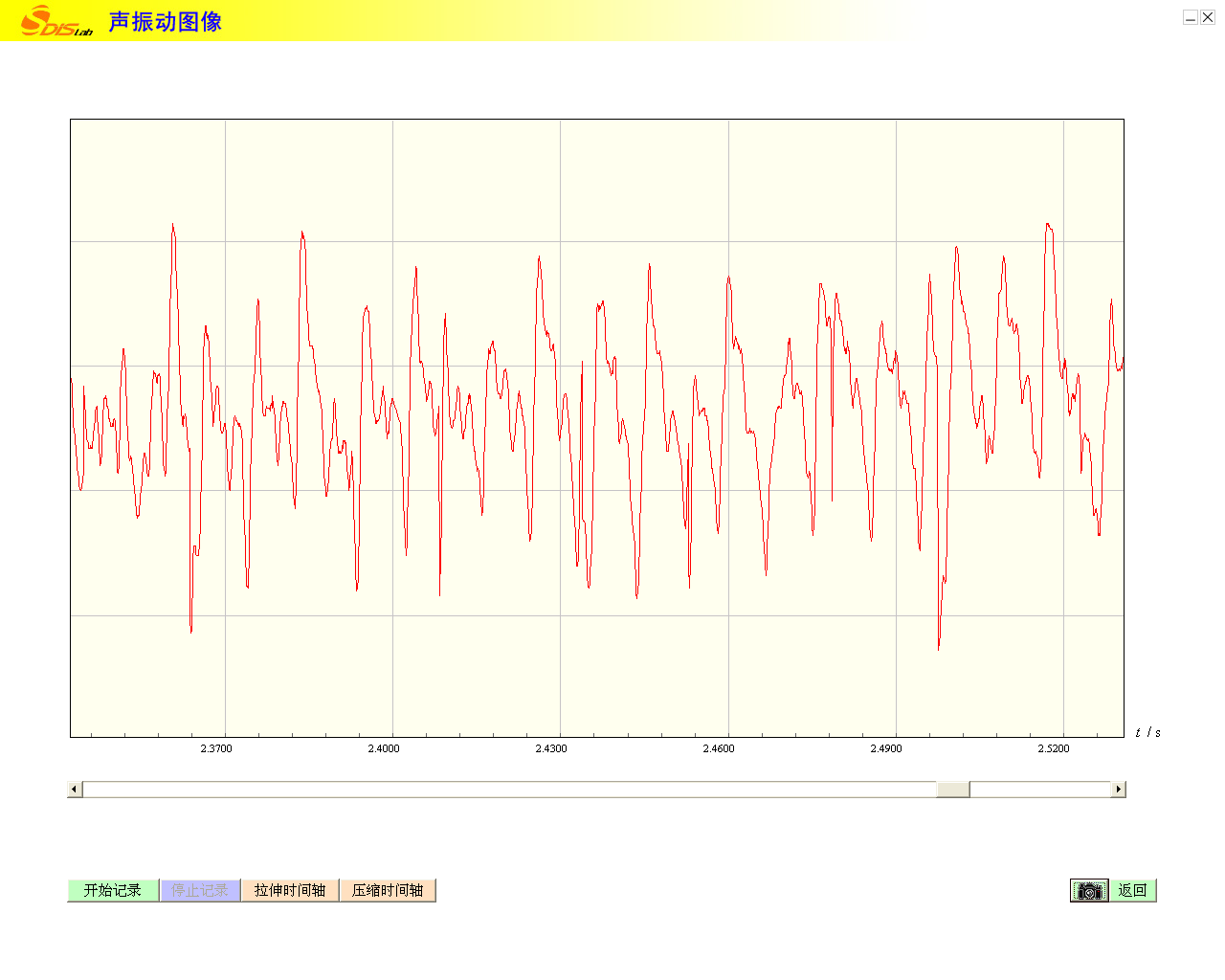

图9-3

图9-3 人的口哨声波图

5.点击“停止记录”,可通过“压缩时间轴”或“拉伸时间轴”,对图像进行调整。

6.总结声振动图像的规律。
