实验七 力的相互作用

实验器材

朗威DISLab数据采集器、力传感器、计算机。

实验装置

如图7-1。

图7-1

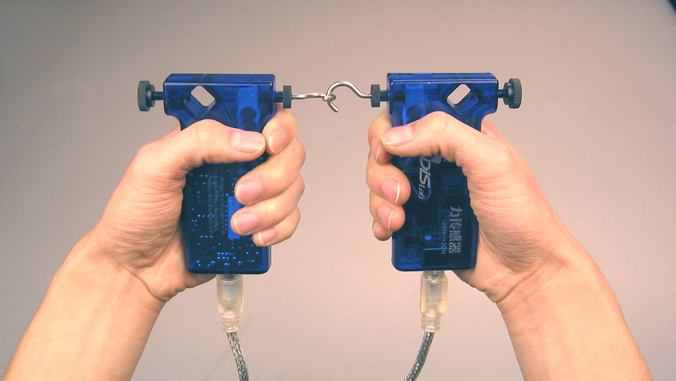

图7-1 力的相互作用实验

实验操作

1.将一对力传感器分别接到数据采集器一、二通道。

2.点击教材专用软件主界面上的实验条目“力的相互作用”,打开该软件。

3.点击“开始记录”,两手各握住一只力传感器,让传感器的测钩相互钩住,保持两传感器处于同一平面(图7-1),对传感器进行软件调零。

4.两手轻拉传感器,得出如图7-2所示的实验图线,可见两个力传感器测量的力方向相反。以时间轴为中心呈上下对称。

图7-2

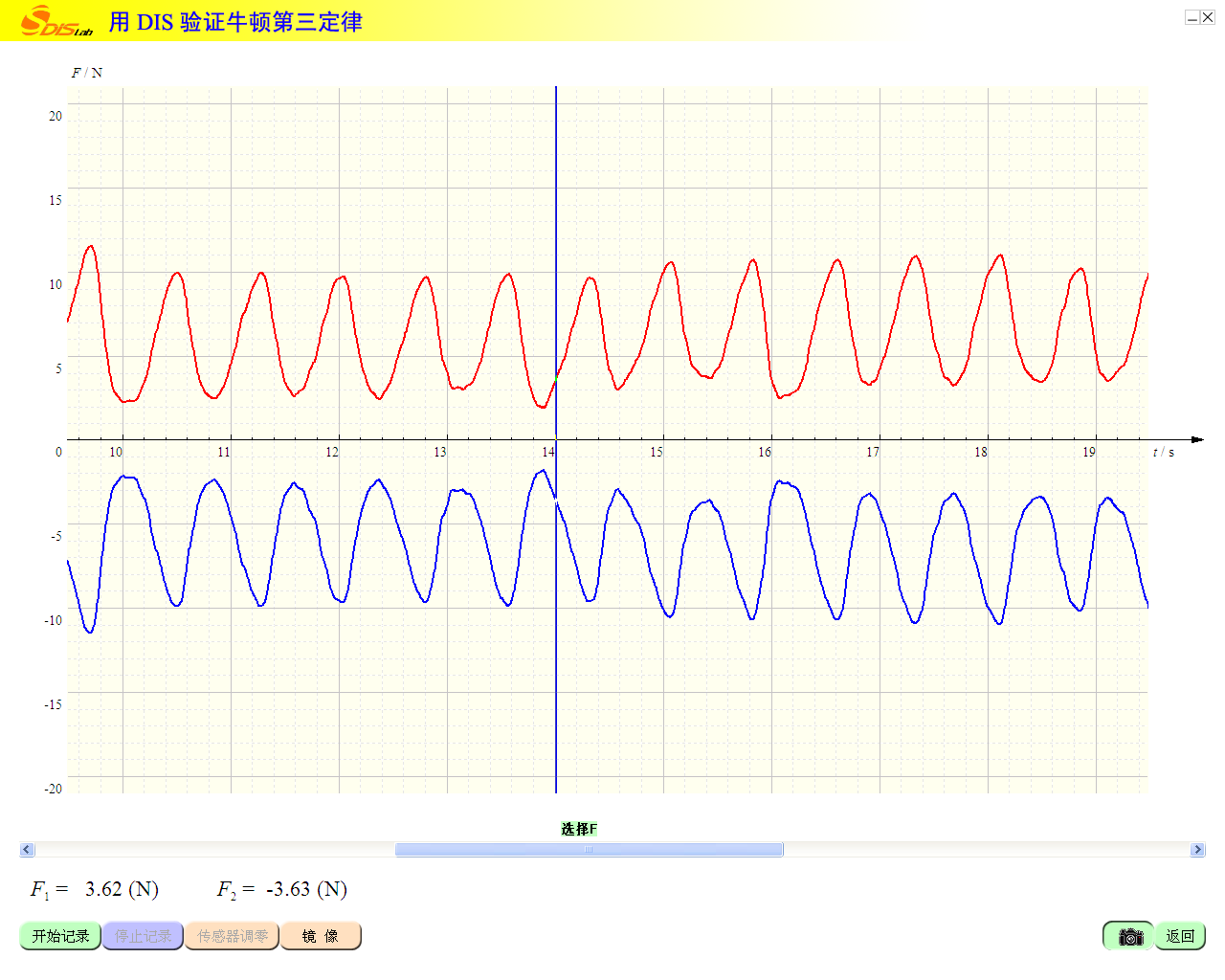

图7-2 力的相互作用实验结果

5.点击“停止记录”,拖动滚动条,观察记录的实验图线。

6.点击实验图线,调出垂直于时间轴的选取线,水平拖动该线,可任意选择时刻,并在软件窗口下方观察到该时刻对应的两个力传感器读数(图7-2)。

7.比较实验过程中,同一时刻两个力传感器的读数,可见两个力传感器读数基本相同。

8.使用传感器测钩可进行对压或敲击实验,观察实验曲线。(图7-3、图7-4)

图7-3

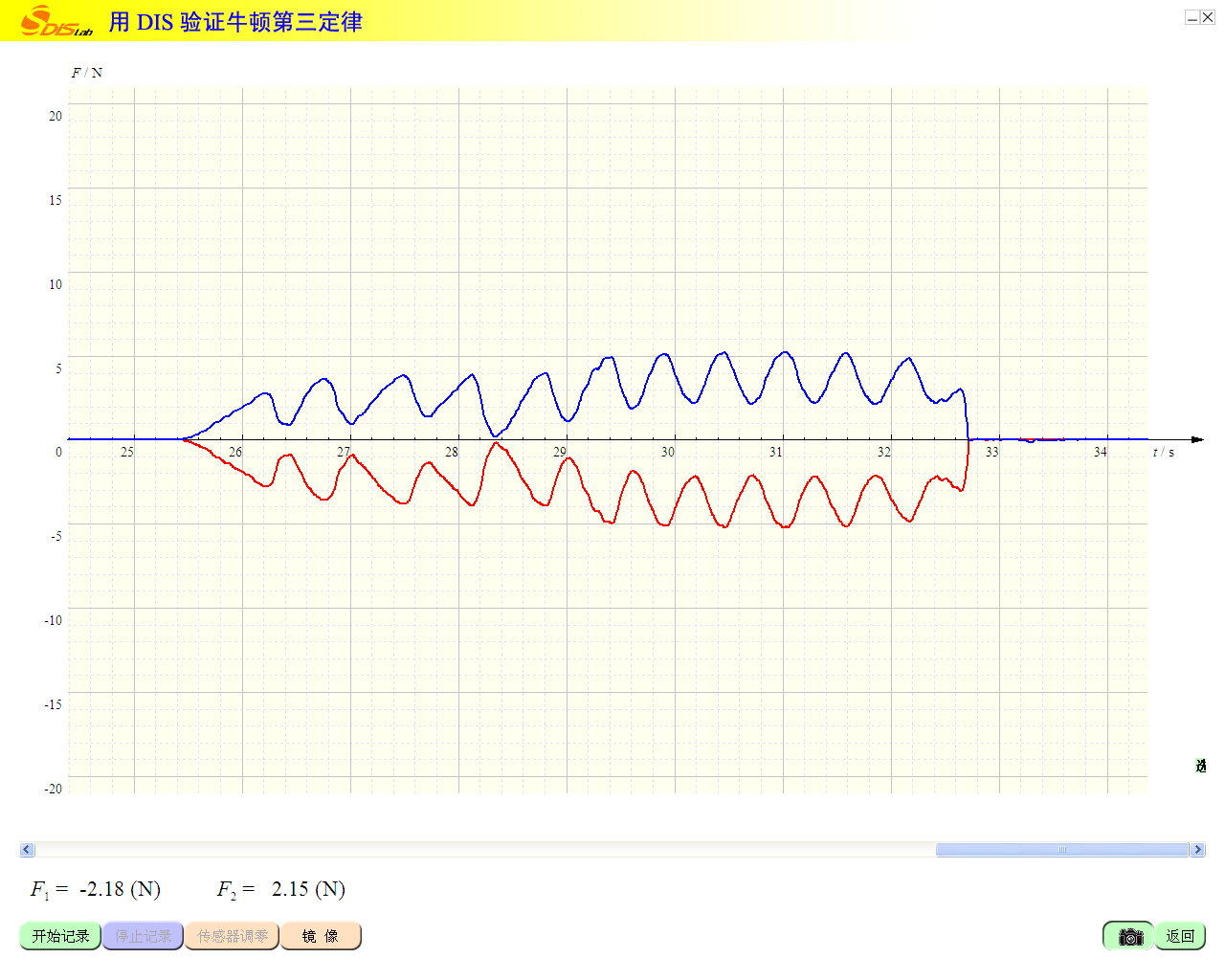

图7-3 两个力传感器对压实验结果

图7-4

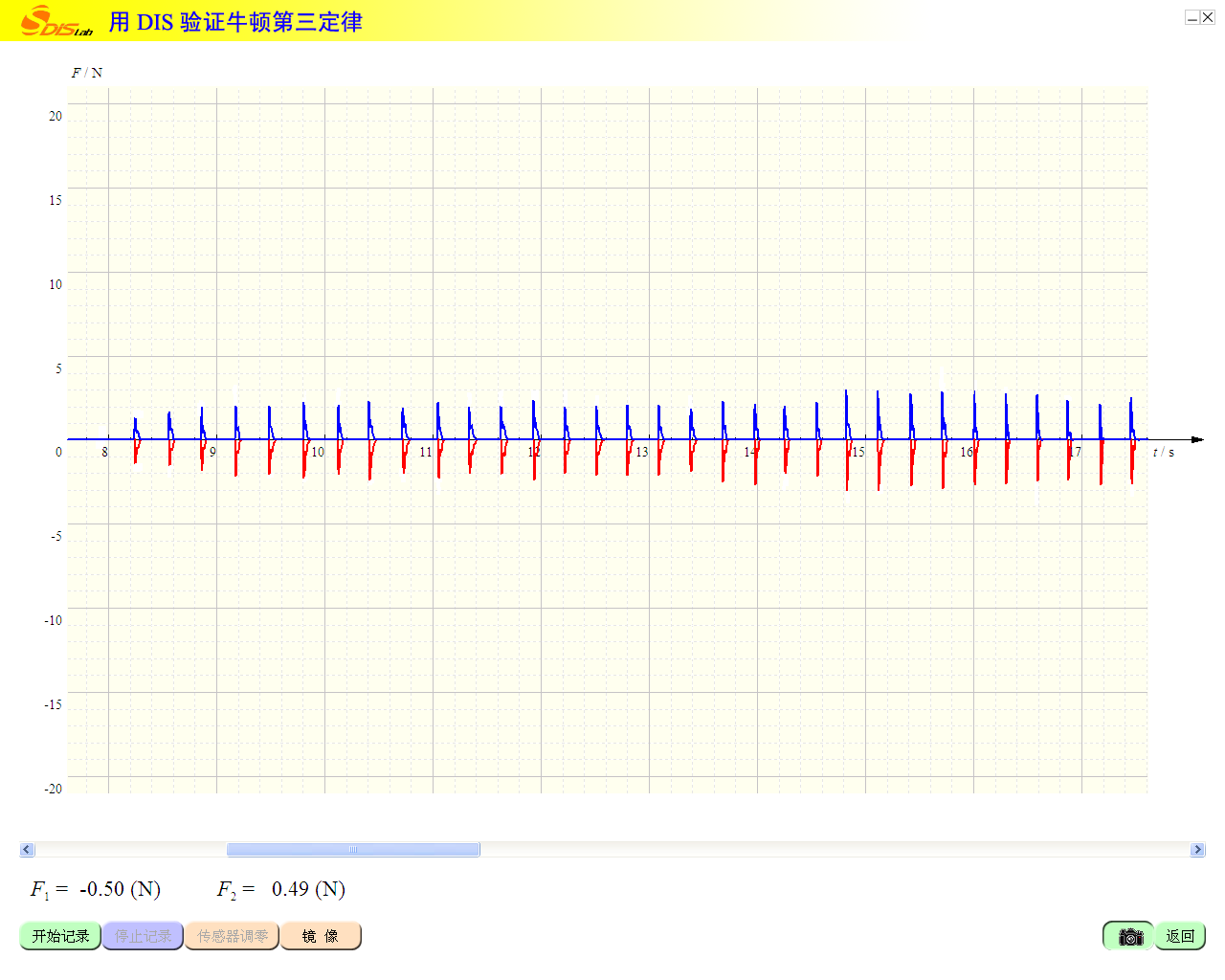

图7-4 两个力传感器对敲实验结果

9.使用选取线研究相对敲击实验过程中同一时刻两个力传感器的读数,可见两个力传感器读数也基本相同。

10.归纳相互作用中成对出现的力的特征。
