实验四 力的合成与分解

实验器材

朗威DISLab数据采集器、斜面上力的分解实验器(内置两个力传感器)、计算机。

实验装置

如图4-1。

图4-1

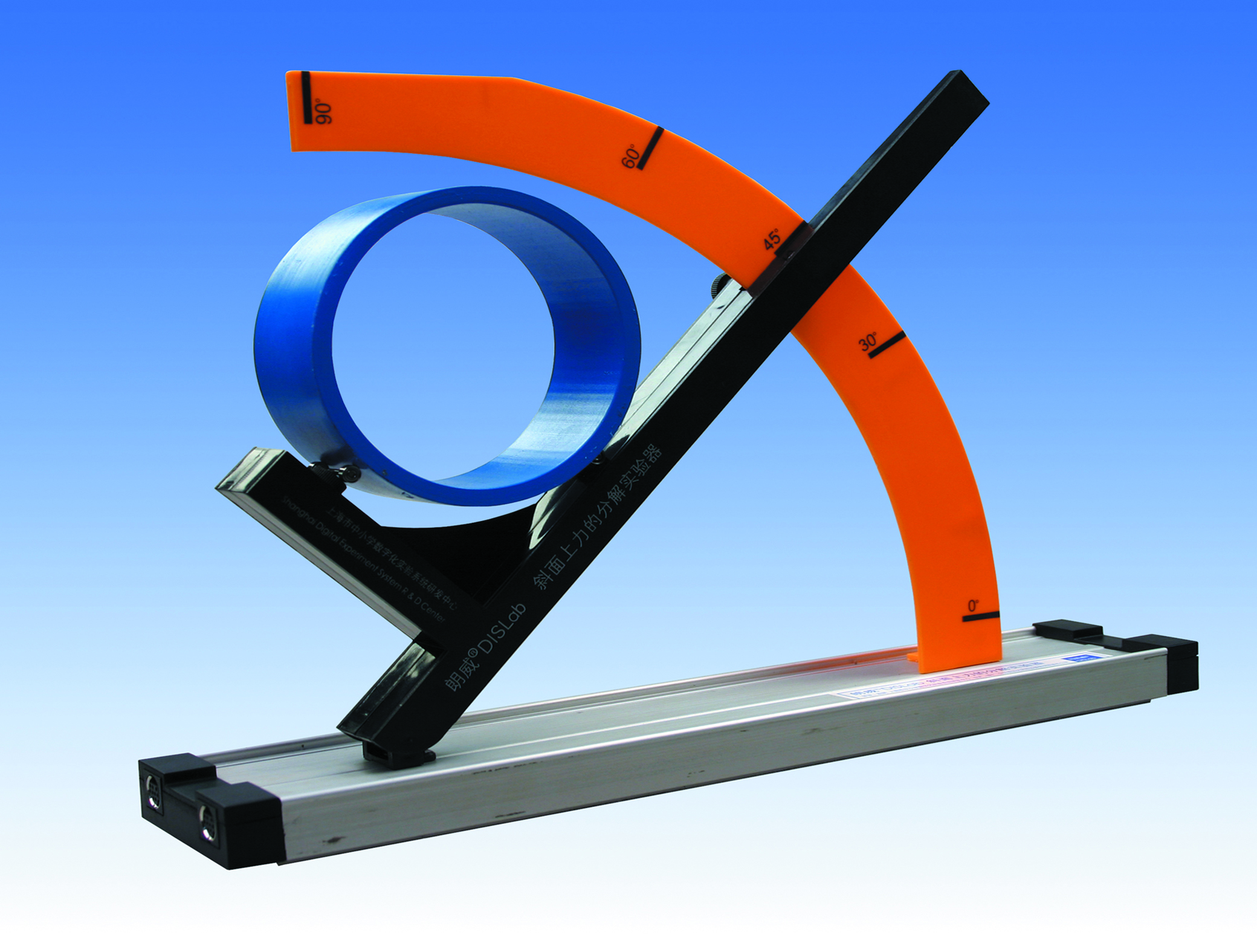

图4-1 斜面上力的分解实验装置

实验操作

1.将斜面上力的分解实验器连接到数据采集器。

2.点击教材专用软件主界面上的实验条目“斜面上力的分解”,打开该软件(图4-2)

图4-2

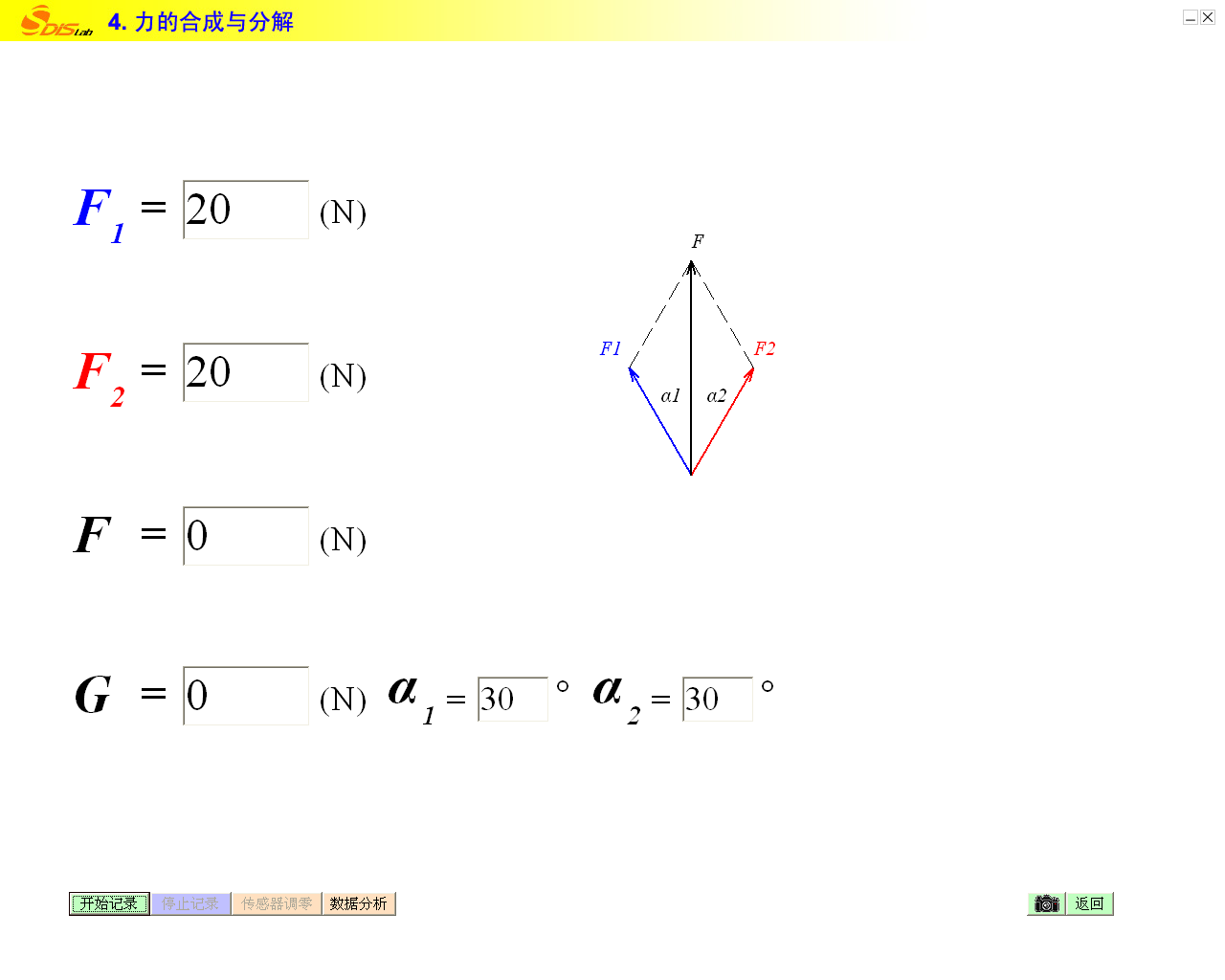

图4-2 实验界面

3.调节斜面上力的分解实验器L型臂处于水平状态(与角度盘上的0°角重合),点击“开始记录”,并对传感器进行软件调零。

4.将环形物块放置于两个滚轴(均与力传感器相连接)之间,确保环形物块上水平和垂直两方向的中心线分别正对两个滚轴。点击“停止记录”,两个分力数值即被记录到软件窗口的表格中。将角度分别填写到界面相应位置。

5.依次改变斜面上力的分解实验器L型臂的倾角分别为30°、45°、60°、90°,记录多组数据(图4-3~图4-5)。

图4-3

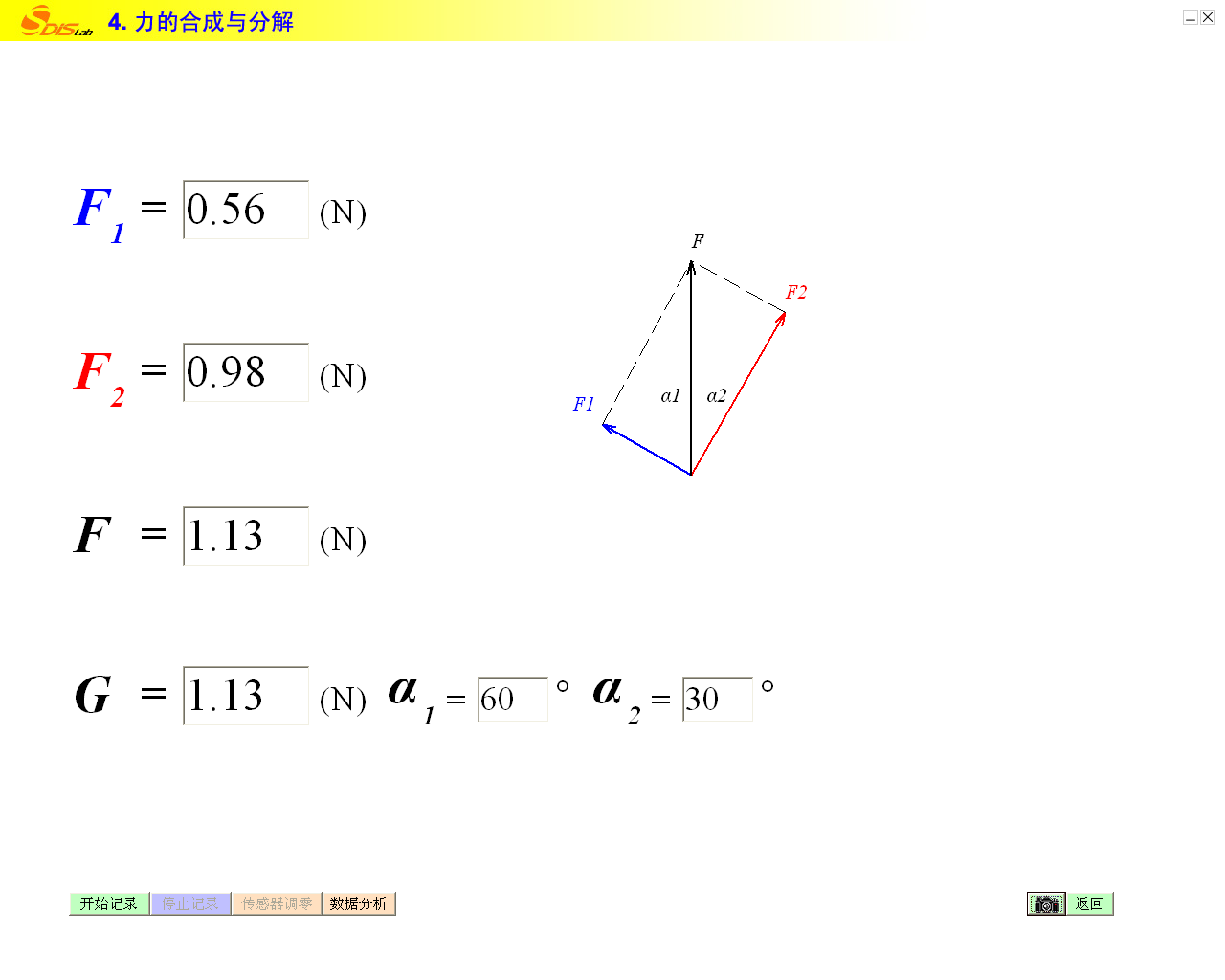

图4-3 倾角为30°时的测量结果

图4-4

图4-4 倾角为45°时的测量结果

图4-5

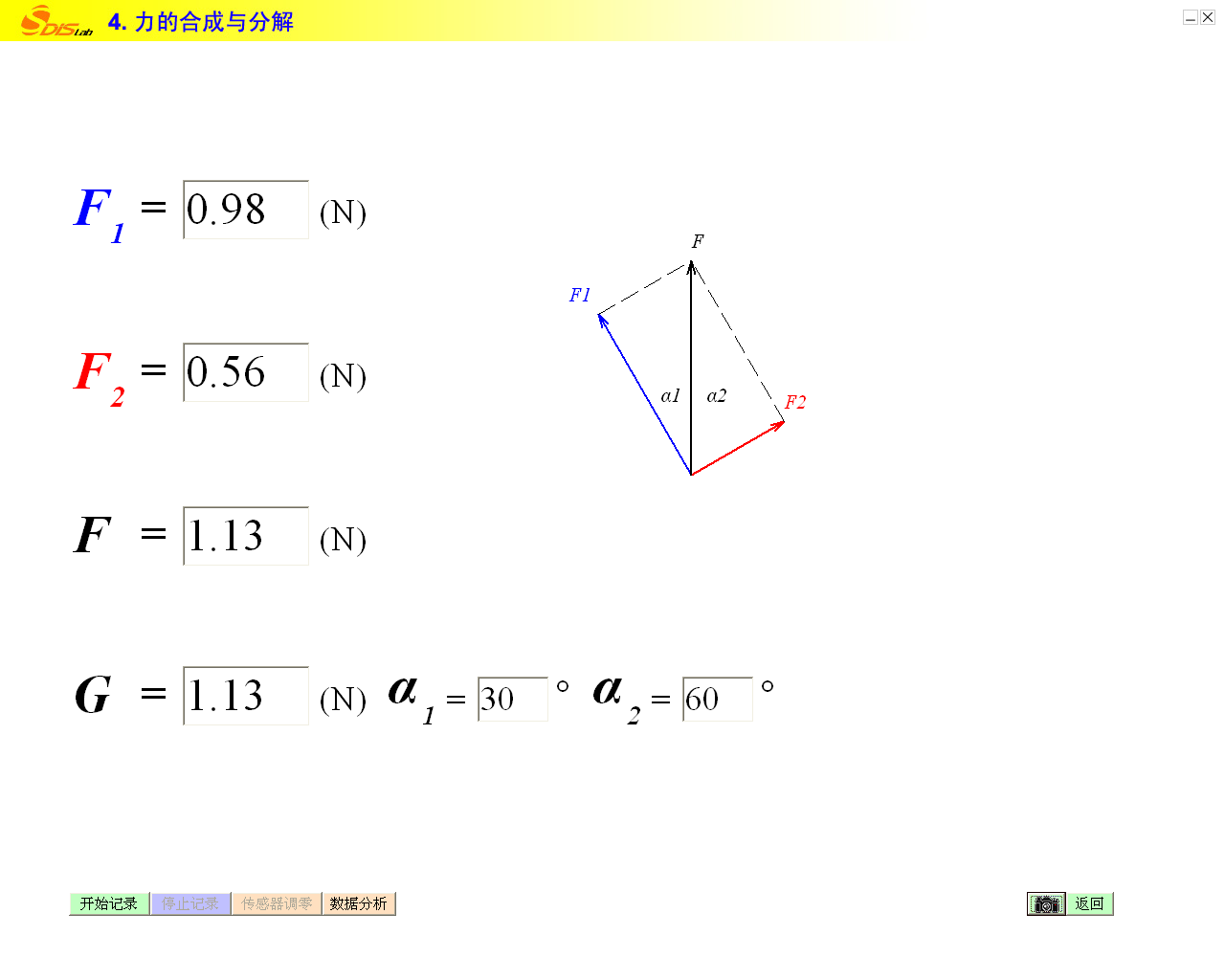

图4-5 倾角为60°时的测量结果

6.按平行四边形法则计算环形重物重力的两分力值,与测量结果进行比较。
