6.刚体运动学

目前我们已经初步实现了质点的运动,质点是一个理想化模型,我们无需关心它的大小,因此也不需要处理它的旋转。如果在实际问题中必须涉及物体的转动及其形状和大小,我们就要采取另外的模型——刚体。

物理知识

在外力作用下,物体的形状和大小保持不变,而且内部各部分相对位置保持恒定(没有形变),这种理想物理模型称之为刚体

刚体的基本运动可分为平动转动

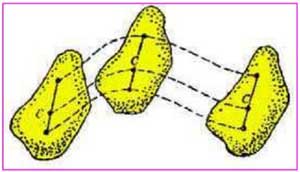

(1)固联在刚体上的任一直线,在各时刻的位置始终保持彼此平行的运动,叫做平动(translation)

平动

(2)刚体上所有各点都绕同一直线(转轴)做圆周运动,称为刚体的转动(rotation)

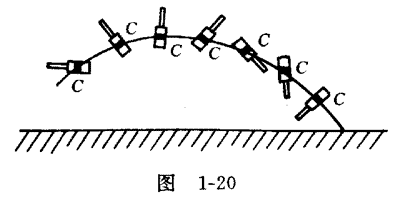

刚体的一般运动可分解为平动和转动。如下图所示的手榴弹的抛体运动,手榴弹总是绕着一个本身的质心翻转,而质心在空中的轨道是一条抛物线(忽略阻力)。就是说,在手榴弹这一物体中,手榴弹在重力作用下运动的整体移动可以由质心的运动代表。

手榴弹的运动

因此,刚体的平动完全可以由前面处理质点的代码处理,我们只需添加刚体转动的代码即可。

在研究质点平动时,我们需要指定三个物理量:位移s、速度v和加速度a,而速度可以通过加速度对时间的积分得出,位移可以通过速度对时间的积分得出。

在转动情况中,也有三个类似物理量:角位移θ,角速度ω和角加速度α。我们可以通过求角加速度对时间的积分求出角速度,公式如下:

ω=∫ αdt

通过求角速度对时间的积分求出角位移,公式如下:

θ=∫ ωdt

只需指定初始时刻的角加速度和角速度,我们就可以求出刚体在任意时刻的旋转量。

在Stun2DPhysics中的实现

由以上物理原理,我们需要在引擎中添加以下代码:

1. 在Body类中添加旋转相关的变量

public sealed class Body
{
    [..]
    private float previousAngularVelocity; // 上一次更新时的角速度
    private float previousRotation; // 上一次更新时的旋转量

    /// <summary>
    /// 获取或设置Body的角速度
    /// </summary>
    public float AngularVelocity;

    /// <summary>
    /// 获取或设置Body的角加速度
    /// </summary>
    public float AngularAcceleration = 0;

    internal float rotation; // 旋转量

    /// <summary>
    /// 获取或设置旋转量。
    /// </summary>
    public float Rotation
    {
        get { return rotation; }
        set { rotation = value;}
    }

    #region 积分运算临时变量
    private float dTheta; // 角位移改变量
    private float dw; // 角速度改变量
    #endregion
    [..]
}

2.在IntegrateVelocity方法中添加计算角速度的代码

internal void IntegrateVelocity(float dt)
{
    [..]
    // 计算当前角速度
    dw = AngularAcceleration * dt;
    previousAngularVelocity = AngularVelocity;
    AngularVelocity = previousAngularVelocity + dw;
}

3.在IntegratePosition方法中添加计算角位移的方法

///
/// 由引擎在内部调用,对位置进行积分运算。
///
/// 时间间隔</param>
internal void IntegratePosition(float dt){
    [..]
    ///////////////////
    // 计算转动 //
    ///////////////////

    // 角位移的改变量即角速度乘以时间
    dTheta = AngularVelocity * dt;
    if(dTheta != 0f)
    {
        // 保存上一次更新时的旋转量
        previousRotation = rotation;
        // 计算当前旋转量
        rotation = previousRotation + dTheta;
    }
}

在Silverlight中的使用

因为现在还需要处理UserControl的转动,所以需要在Sprite类和SpritePhysice类中添加处理旋转的代码,不是很难。

public abstract class Sprite
{
    [..]
    // 控件的旋转变换
    protected RotateTransform rotateTransform;

    public Sprite(Canvas setCnvParent, Point initialLocation)
    {
        [..]
        // 设置控件的旋转变换
        rotateTransform = new RotateTransform();
        ucSpriteUC.RenderTransform = rotateTransform;
    }
}
public abstract class SpritePhysice : Sprite
{
    public override void Update()
    {
        [..]
        rotateTransform.Angle = Body.Rotation * 180 / Math.PI;
    }
}

在MainPage.xaml.cs修改了一些代码,实现了以下效果:将大矩形放置到屏幕左下角,当按下键盘A键时矩形做斜上抛运动,并且还会旋转。

在质点动力学中,我们问过:物体加速度是由什么决定的?答案是物体本身的质量和合外力,同样,刚体的角加速度是由什么决定的?答案是物体的转动惯量和合力矩,这将在下一篇文章——刚体动力学中加以讨论。

文件下载(已下载 1277 次)
