为什么要用三脚插头?

想一想

电器本来只需要两条电线接到插座就能运作:一条线流进,一条线流出(交流电则交替进出)。那么,不少电器为什么要有三条线接到三孔插座呢?

家庭电路的三孔插座中,与品字形最高一孔连接的导线,叫做接地线(earth-continuity conductor),此线的另一端接到地下或接到金属自来水管,因此也叫做水线。插座的水线孔则接触三脚插头(three pin plug)最长最粗的插杆,再由插杆接到电器的金属外壳。例如洗衣机、电冰箱、电熨斗等都要接驳接地线(水线)。

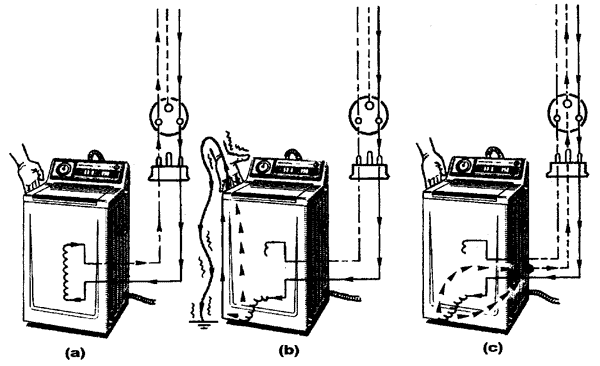

如图所示,接地线在正常情况下没有电流。但一旦电器漏电,电流就从外壳经接地线流入地。由于接地线的电阻比人体的电阻小得多,故绝大部分的电流沿此线流入地,而流过人体的电流就小至安全范围。

为什么要用三脚插座

(a)电器不接地线,在正常情况下,人体不会触电。

(b)电器不接地线,一旦电器漏电,就有触电危险。

(c)电器接了地线,露出的电流就沿着地线入地,人体就可免触电。
