2.1 创建一个相机：Position，Target和View Frustum
问题
在将3D世界绘制到屏幕之前，你需要相机的View和Projection矩阵。
解决方案
你可以在一个矩阵中保存相机位置和方向，这个矩阵叫做View矩阵（视矩阵，观察矩阵）。要创建View矩阵，XNA需要知道相机的Position，Target和Up矢量。
你也可以保存视锥体（view frustum），它是3D世界中实际可见的部分，在另一个叫做Projection的矩阵中。
工作原理
View矩阵保存相机位置和观察方向的定义。你可以通过调用Matrix. CreateLookAt方法创建这个矩阵：
viewMatrix = Matrix.CreateLookAt(camPosition, camTarget, camUpVector);
这个方法需要三个参数：相机的Position, Target和Up向量。Position向量容易理解，它表示在3D空间中的哪个位置放置相机。然后，需要指定另一个点表示相机观察的目标。这已经可以定义一个相机了，但Up向量用来干什么？
看一下这个例子：你的头(事实上是你的眼睛)就是相机。你试着定义一个与头有相同位置和方向的相机。第一个向量很容易找到：Position向量就是头在3D场景中的位置。然后， Target向量也不是很难；假设你看着图2-1中的X，在这种情况中，X的位置就是相机的Target 向量。但有其他方式可以让在同一位置的头看着X！
图2-1 相机的观察目标
只定义了Position和Target向量 ，你也可以绕着双眼之间的点旋转头部，例如，上下颠倒看。如果你这样做，头部的位置和观察目标仍保持不变，但因为所有东西都进行了旋转，观察到的图像会完全不同。你就是为什么需要定义相机的Up向量的原因。
知道了相机的位置，观察目标和相机的up方向，相机就唯一确定了。View矩阵由这三个向量决定，可以使用Matrix. CreateLookAt方法创建一个相机：
Matrix viewMatrix; Vector3 camPosition = new Vector3(10, 0, 0); Vector3 camTarget = new Vector3(0, 0, 0); Vector3 camUpVector = new Vector3(0, 1, 0); viewMatrix = Matrix.CreateLookAt(camPosition, camTarget, camUpVector);
注意：相机的Position和Target向量指向3D空间中的真实位置，Up向量表示相机向上方向。例如，一个相机位于点(300,0,0)观察点(200,0,0)。如果相机的Up向量只是简单地向上，只需指定(0,1,0)Up向量，这不是指在3D空间中的点，这个例子中这个3D点为(300,1,0)。
注意：XNA为最常用的向量提供了一个快捷方式，Vector3. Up表示(0,1,0)，Vector3. Forward表示(0,0,-1)，Vector3. Right表示(1,0,0)。为了帮你理解3D向量，本章第一个教程都使用完整的写法。
XNA还需要Projection矩阵。你可以将这个矩阵看成可以映射从3D空间到2D窗口的所有点的一个东西，但我更希望你把它看成包含相机镜头信息的矩阵。

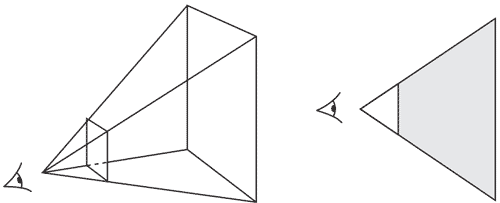

让我们看一下图2-2，左图显示了一个在相机视野中的3D场景，你可以看到它像一个金字塔。右图中你可以看到金字塔的一个2D切面。
图2-2 相机的视锥体
图片左边的切除顶部的金字塔叫做视锥体（view frustum）。只有在视锥体内部的物体才会被绘制到屏幕上。
XNA可以为你创建这样一个视锥体，它存储在Projection矩阵中。你可以调用Matrix. CreatePerspectiveFieldOfView创建这个矩阵：
projectionMatrix = Matrix.CreatePerspectiveFieldOfView(viewAngle, aspectRatio, nearPlane, farPlane);
Matrix. CreatePerspectiveFieldOfView方法的第一个参数是观察角度。它对应金字塔顶角的一半，如图2-2右图所示。如果你想知道自己的观察角度，可以将手放在眼睛前面，你会发现这个角度约为90度。因为弧度PI等于180度，90等于PI/2。因为你需要指定观察角度的一半，所以这个参数为PI/4。
注意：通常你想使用一个对应人的视角的视角，但是在某些场景中你可能会指定其他的视角。通常发生在你想将场景绘制到一张纹理的情况中，例如，从光线的视角看来。在光线的情况中，更大的视角表示更大的光照范围。对应的例子可参见教程3-13。
你需要指定的另一个参数与“source,”无关，即与视锥体无关，而和“destination,”有关，即与屏幕有关。它是2D屏幕的长宽比，它实际上对应后备缓冲的长宽比，你可以使用以下代码获取它：
float aspectRatio = graphics.GraphicsDevice.Viewport.AspectRatio;
当使用一个长和宽相同的正方形窗口时，这个比为1。但是绘制全屏800 × 600窗口时这个比大于1，当绘制到宽屏笔记本或HDTV更大。如果你用错误地用1代替800/600作为800*600窗口的长宽比，图像会水平拉伸。
最后两个参数与视锥体有关。想象一下一个物体非常靠近相机，这个物体会占据整个视野，窗口会被一个单独的颜色占满。要避免这个情况的发生，XNA让你可以定义一个靠近金字塔顶部的平面。位于金字塔顶部和这个平面之间的物体不会被绘制，这个平面叫做近裁平面（near clipping plane），你可以指定相机到这个近裁平面的距离作为CreatePerspectiveFieldOfView方法的第三个参数。
注意：剪裁过程用来表示有些物体无需被绘制以提高程序帧频率。
同理也可以处理离相机非常远的物体；这些物体看起来很小，但仍占用显卡的处理时间。所以，远于第二个平面的物体也会被剪裁。第二个平面叫做远裁平面（far clipping plane），它是视锥体的最远边界。你可以指定相机到这个远裁平面的距离作为CreatePerspectiveFieldOfView方法的最后一个参数。
当心：即使绘制的是一个及其简单的3D场景，也不要把远裁平面设置地过大。例如将远裁平面的距离设置为比较疯狂的100000会导致一些视觉错误。带有16-bit深度缓冲的显卡(可参见本教程的“Z-Buffer (或Depth Buffer)”一节)有2^16 = 65535个深度值。如果两个物体使用同一个像素，而且之间的距离小于100k/65535 = 1.53个单位时，显卡就无法判断哪个物体更加靠近相机。
事实上，这会导致更坏的结果，因为scale is quadratic（？），会导致整个场景的最后三个 quarters（？）看起来离开相机的距离相同。近裁平面和远裁平面间的距离最好小于几百，如果显卡的深度缓冲小于16-bit，这个距离应该更小。
这个问题的典型错误就是你看到的所有对象都有锯齿边缘。
使用方法
你想在程序的更新过程中更新View矩阵，因为相机的位置和方向是基于用户输入的。Projection矩阵只需在窗口的长宽比发生变化时才需要更新，例如，当将窗口切换到全屏模式时。
计算好View和Projection矩阵之后，你需要将它们传递到绘制物体的effect中，可在下面的Draw方法中看到对应代码。这可以让显卡上的shader将所有的顶点转换为窗口的对应像素。
代码
下面的例子显示了如何创建一个View矩阵和一个Projection矩阵。比方说你有一个物体位于(0,0,0)，你想将相机放置在x轴上+10个单位的地方，正y轴作为Up向量。 而且，你想在800 × 600窗口中绘制场景，使所有与相机的距离小于0.5f大于100.0f的三角形被剪裁。下面是代码：
using System;
using System.Collections.Generic;
using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Audio;
using Microsoft.Xna.Framework.Content;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Input;
using Microsoft.Xna.Framework.Storage;
namespace BookCode
{
public class Game1 : Microsoft.Xna.Framework.Game
{
GraphicsDeviceManager graphics;
ContentManager content;
BasicEffect basicEffect;
GraphicsDevice device;
CoordCross cCross;
Matrix viewMatrix;
Matrix projectionMatrix;
public Game1()
{
graphics = new GraphicsDeviceManager(this);
content = new ContentManager(Services);
}
只有在窗口的长宽比发生变化时才需要更新Projection矩阵。你只需要定义一次Projection矩阵，所以放在程序的初始化过程中。
protected override void Initialize()
{
base.Initialize();
float viewAngle = MathHelper.PiOver4;
float aspectRatio = graphics.GraphicsDevice.Viewport.AspectRatio;
float nearPlane = 0.5f;
float farPlane = 100.0f;
projectionMatrix = Matrix.CreatePerspectiveFieldOfView(viewAngle, aspectRatio, nearPlane,farPlane);
}
protected override void LoadContent()
{
device = graphics.GraphicsDevice; basicEffect = new BasicEffect(device, null);
cCross = new CoordCross(device);
}
protected override void UnLoadContent()
{
}
你需要改变View矩阵让用户输入移动相机，因此将它放在程序的更新过程中。
protected override void Update(GameTime gameTime)
{
if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed)
this.Exit();
Vector3 camPosition = new Vector3(10, 10, -10);
Vector3 camTarget = new Vector3(0, 0, 0);
Vector3 camUpVector = new Vector3(0, 1, 0);
viewMatrix = Matrix.CreateLookAt(camPosition, camTarget, camUpVector);
base.Update(gameTime);
}
然后将Projection和View矩阵传递到Effect绘制场景：
protected override void Draw(GameTime gameTime)
{
graphics.GraphicsDevice.Clear(Color.CornflowerBlue);
basicEffect.World = Matrix.Identity;
basicEffect.View = viewMatrix;
basicEffect.Projection = projectionMatrix;
basicEffect.Begin();
foreach (EffectPass pass in basicEffect.CurrentTechnique.Passes)
{
pass.Begin();
cCross.DrawUsingPresetEffect();
pass.End();
}
basicEffect.End();
base.Draw(gameTime);
}
扩展阅读

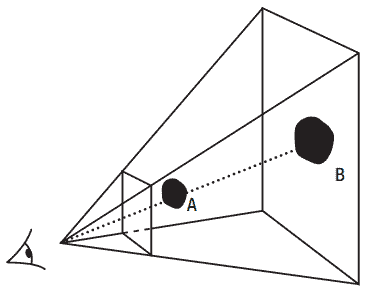

只需要用到前面两个矩阵XNA就可以将3D场景绘制到2D屏幕中。从3D转换到2D是个挑战，但XNA已经帮你做到了。但是，要创建和调试更大的3D程序需要深入理解这个操作背后到底发生了什么事。 Z-Buffer (或Depth Buffer) 第一个挑战是指定哪个物体会占据最终图像上的像素。当从3D空间转换到2D屏幕时，有可能多个物体都显示在同一个像素上，如图2-3所示。2D屏幕上的一个像素对应3D空间中的一条射线，解释可参见教程4-14。对一个像素，这条射线如图2-3中的虚线所示，它与两个物体相交。这种情况中，这个像素的颜色会取自物体A，因为A比B更靠近相机。
图2-3 多个物体占据同一个像素
但是，如果首先绘制物体B，frame buffer中对应像素会首先被指定为B的颜色。然后物体A被绘制，显卡需要判断像素是否需要用物体A的颜色覆盖。
解决方法是，在显卡中还储存了第二张图像，它的大小与窗口大小一样。当给frame buffer中的一个像素指定一个颜色时，这个物体和相机间的距离会保存在第二个图像中。这个距离介于0和1之间，0对应近裁平面与相机间的距离，1对应远裁平面与相机间的距离。所以第二个图像叫做depth buffer或z-buffer。
那么如何解决这个问题？当绘制物体B时会检查z-buffe，因为B首先绘制，z-buffer是空的。结果是frame buffer中对应像素的颜色就是B的颜色，在z-buffer的相同像素中获得一个值，对应B物体与相机间的距离。
然后绘制物体A，对应物体A的每个像素，首先检查z-buffer。z-buffer已经包含了物体B的值，但储存在z-buffer中的距离大于物体A与相机间的距离，所以显卡知道需要用物体A的颜色覆盖这个像素！
