3.6 创建2D菜单界面
问题
你想创建一个2D菜单界面，让你可以容易地添加新的菜单和指定它们的菜单选项。这个菜单允许用户使用控制器/键盘切换不同的选项和菜单，当用户从一个菜单切换到另一个菜单时还可以定义漂亮的过渡效果。
解决方案
你将创建一个新的类，MenuWindow，这个类保存所有与菜单相关的东西，诸如菜单的当前状态，菜单项，背景图像等。这个类让主程序可以容易地创建多个MenuWindow实例并将菜单项添加到这些实例中。菜单项可以使用你的系统中安装的字体用2D文字的方式显示。
要实现过渡效果，一个窗口将拥有Starting、Ending、Active和Inactive状态。controller/keyboard状态会被传递到Active MenuWindow，可以通过传递选择的菜单让主程序知道用户是否选择了一个菜单项。
让MenuWindow可以存储和显示背景图像可以增强最终效果，这还可以使用后期处理效果加以改进(见教程2-12)。
工作原理
主程序会创建几个MenuWindow对象，每个菜单项都会链接到另一个MenuWindow对象。所以首先定义一个MenuWindow类。 MenuWindow类创建一个叫做MenuWindow的新类。每个菜单能够存储它的菜单项。对每个菜单项，必须存储文字和指向的菜单。所以，在MenuWindow类中定义下述结构：
private struct MenuItem
{
public string itemText;
public MenuWindow itemLink;
public MenuItem(string itemText, MenuWindow itemLink)
{
this.itemText = itemText;
this.itemLink = itemLink;
}
}
每个菜单总是处于下面四个状态之一：
- Starting：菜单刚刚被选择，正在淡入。
- Active：此菜单为屏幕上显示的唯一一个菜单并处理用户输入。
- Ending：此菜单中的一个菜单项被选择，因此它正在淡出。
- Inactive：如果此菜单不在前面三个状态之中，那么它不被绘制。
所以你需要一个枚举表示状态，枚举应放在类的外部：
public enum WindowState
{
Starting,
Active,
Ending,
Inactive
}
然后是使类正常工作所需的变量：
private TimeSpan changeSpan; private WindowState windowState; private List<MenuItem> itemList; private int selectedItem; private SpriteFont spriteFont; private double changeProgress;
changeSpan表示淡入淡出持续的时间。然后你需要一些变量保存菜单的当前状态、菜单项的集合和当前选择的菜单项。变量changeProgress保存一个介于0和1之间的值表示在Starting或Ending状态时淡入淡出处在过程的何处。
构造函数只是简单地初始化这些变量：
public MenuWindow(SpriteFont spriteFont)
{
itemList = new List<MenuItem>();
changeSpan = TimeSpan.FromMilliseconds(800);
selectedItem = 0;
changeProgress = 0;
windowState = WindowState.Inactive;
this.spriteFont = spriteFont;
}
你指定了两个菜单间的过渡持续800毫秒的时间，菜单开始时的状态为Inactive。你可以在前一个教程中学到SpriteFont类和如何绘制文字。
然后你需要一个方法添加菜单项：
public void AddMenuItem(string itemText, MenuWindow itemLink)
{
MenuItem newItem = new MenuItem(itemText, itemLink);
itemList.Add(newItem);
}
当用户选择菜单项时，菜单项上的文字和菜单需要被激活，被主程序传递。一个新的菜单项被创建并被添加到itemList中。你还需要一个方法激活一个Inactive菜单：
public void WakeUp()
{
windowState = WindowState.Starting;
}
像XNA程序中的大多数组件一样。这个类需要被更新：
public void Update(double timePassedSinceLastFrame)
{
if ((windowState == WindowState.Starting) || (windowState == WindowState.Ending))
changeProgress += timePassedSinceLastFrame / changeSpan.TotalMilliseconds;
if (changeProgress >= 1.0f)
{
changeProgress = 0.0f;
if (windowState == WindowState.Starting)
windowState = WindowState.Active;
else if (windowState == WindowState.Ending)
windowState = WindowState.Inactive;
}
}
这个方法接受上一个update调用以来经历的毫秒数为参数(通常这个参数为1000/60 毫秒，见教程1-5)。如果菜单正在过渡模式中，变量changeProgress进行更新，导致在经过了存储在changeSpan (800，前面你已经定义了)中的毫秒后，这个值达到1。
当这个值达到1，过渡结束，状态要么从Starting变换到Active，要么从Ending变换为Inactive。
最后，你需要一些代码绘制菜单。当菜单处于Active状态时，必须显示菜单项，例如从位置(300,300)开始，每个菜单项位于前一个之下30个像素。
当菜单在Starting状态时，菜单项应该淡入(它们的alpha值应该从0增加到1)并且从屏幕的左边移动至最终的位置。如果处于Ending状态，菜单项应该淡出 (它们的alpha值应该减少)并且移动到右方。
public void Draw(SpriteBatch spriteBatch)
{
if (windowState == WindowState.Inactive)
return;
float smoothedProgress = MathHelper.SmoothStep(0,1,(float)changeProgress);
int verPosition = 300;
float horPosition = 300;
float alphaValue;
switch (windowState)
{
case WindowState.Starting:
horPosition -= 200 * (1.0f - (float)smoothedProgress);
alphaValue = smoothedProgress;
break;
case WindowState.Ending:
horPosition += 200 * (float)smoothedProgress;
alphaValue = 1.0f - smoothedProgress;
break;
default:
alphaValue = 1;
break;
}
for (int itemID = 0; itemID < itemList.Count; itemID++)
{
Vector2 itemPostition = new Vector2(horPosition, verPosition);
Color itemColor = Color.White;
if (itemID == selectedItem)
itemColor = new Color(new Vector4(1,0,0,alphaValue));
else
itemColor = new Color(new Vector4(1,1,1,alphaValue));
spriteBatch.DrawString(spriteFont, itemList[itemID].itemText, itemPostition, itemColor, 0, Vector2.Zero, 1, SpriteEffects.None, 0);
verPosition += 30;
}
}
当处于Starting或Ending状态时，changeProgress值会线性地从0增加到1，它工作正常但无法在开始或结束时产生平滑的效果。MathHelper. SmoothStep方法平滑曲线，让开始和结束时都能平滑过渡。当菜单处于Starting或Ending状态时，case结构中调整菜单项的水平位置和alpha值。然后，对每个菜单项，其上的文字被正确地绘制到屏幕上。绘制文字更多的信息可见前一个教程。如果菜单项没有被选择，文字是白色的，当选择时变为红色。
以上就是MenuWindow类的基础！
在主程序中，你只需一个集合存储所有的菜单：
List<MenuWindow> menuList;
在LoadContent方法中，你可以创建菜单并将它们添加到menuList中。然后，你可以将菜单项添加到菜单中，让你可以在用户选择菜单项时指定激活哪个菜单。
MenuWindow menuMain = new MenuWindow(menuFont, "Main Menu", backgroundImage);
MenuWindow menuNewGame = new MenuWindow(menuFont, "Start a New Game", bg);
menuList.Add(menuMain);
menuList.Add(menuNewGame);
menuMain.AddMenuItem("New Game", menuNewGame);
menuNewGame.AddMenuItem("Back to Main menu", menuMain);
menuMain.WakeUp();
以上操作创建了两个菜单，每个菜单包含一个链接到另一个菜单的菜单项。初始化菜单结构后，激活mainMenu，使它处于Starting状态。现在，你需要在程序更新循环中更新所有菜单：
foreach (MenuWindow currentMenu in menuList)
currentMenu.Update(gameTime.ElapsedGameTime.TotalMilliseconds);
并在Draw方法中绘制菜单：
spriteBatch.Begin();
foreach (MenuWindow currentMenu in menuList)
currentMenu.Draw(spriteBatch);
spriteBatch.End();
当运行代码时，主菜单会从左侧淡入，因为你还没有处理用户输入，所以无法切换到其他菜单。
允许用户通过菜单项导航
你将在MenuWindow类中添加一个方法处理用户输入。注意这个方法只能被当前激活的菜单调用：
public MenuWindow ProcessInput(KeyboardState lastKeybState, KeyboardState currentKeybState)
{
if (lastKeybState.IsKeyUp(Keys.Down) && currentKeybState.IsKeyDown(Keys.Down))
selectedItem++;
if (lastKeybState.IsKeyUp(Keys.Up) && currentKeybState.IsKeyDown(Keys.Up))
selectedItem--;
if (selectedItem < 0)
selectedItem = 0;
if (selectedItem >= itemList.Count)
selectedItem = itemList.Count-1;
if (lastKeybState.IsKeyUp(Keys.Enter) && currentKeybState.IsKeyDown(Keys.Enter))
{
windowState = WindowState.Ending;
return itemList[selectedItem].itemLink;
}
else if (lastKeybState.IsKeyDown(Keys.Escape))
return null;
else
return this;
}
这里有许多有趣的东西。首先，你检查up或down键是否被按下。当用户按下一个键时，只要这个键一直被按着，那么这个键的IsKeyUp为true！因此，你需要检查上一帧这个键是否已经被按下。
如果up或down键被按下，你需要对应地改变selectedItem变量。如果超出边界，需要将它返回到一个合理的位置。
接下去的代码包含整个导航逻辑。你应该注意到这个方法需要返回一个MenuWindow对象到主程序中。因为这个方法只会被当前激活的菜单调用，这允许当前菜单将新选择的菜单返回到主程序。如果用户没有选择任何菜单项，当前菜单会保持激活并返回自己，这就是最后一行代码的操作。通过这种方式，主菜单在处理输入后知道哪个菜单是激活菜单。
当用户按下Enter键后，当前激活菜单会从Active转到Ending状态，被选择菜单项链接的菜单被返回到主程序。如果用户按下Escape键，返回null，这回被后面的退出程序捕捉到。如果什么都没选，返回当前菜单自身，告知主程序当前菜单仍保持激活。
这个方法需要从主程序调用，主程序需要两个变量：
MenuWindow activeMenu; KeyboardState lastKeybState;
第一个变量保存当前激活的菜单，在LoadContent 方法中进行初始化。lastKeybState 变量在Initialize方法中进行初始化。
private void MenuInput(KeyboardState currentKeybState)
{
MenuWindow newActive = activeMenu.ProcessInput(lastKeybState, currentKeybState);
if (newActive == null)
this.Exit();
else if (newActive != activeMenu)
newActive.WakeUp();
activeMenu = newActive;
}
这个方法调用当前激活菜单的ProcessInput方法，并传递前一个和当前的键盘状态。如前所述，如果用户按下Escape键这个方法会返回null，所以在这种情况中，应用程序会退出。否则，如果这个方法返回一个不同于当前菜单的菜单，说明用户做出了一个选择。在这种情况中，新选择的菜单会通过调用它的WakeUp方法从Inactive变化到Starting状态。如果两种情况都不是，则返回当前菜单，存储在activeMenu变量中。
请确保在Update方法内部调用这个方法。运行这个代码让你可以在两个菜单间自由切换。

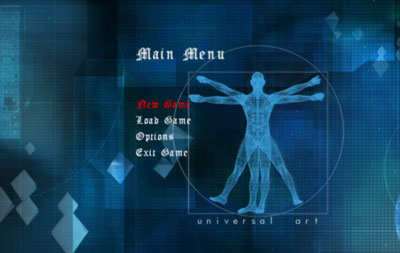

在菜单中添加标题和背景图像
菜单现在已经可以正常工作了，但没有背景图片菜单还不够完美。在MenuWindow类中添加两个变量：
private string menuTitle; private Texture2D backgroundImage;
这两个变量需要在Initialize方法中赋值：
public MenuWindow(SpriteFont spriteFont, string menuTitle, Texture2D backgroundImage)
{
//...
this.menuTitle = menuTitle;
this.backgroundImage = backgroundImage;
}
显示标题很简单。但是，如果菜单使用不同的背景图片，那么在绘制背景图片时会遇到些麻烦。你想要的是在Active和Ending状态下显示图片。当处于Starting状态时，新的背景会混合在前一个的上面。当在第一张图片上混合第二张图片时，你想要保证第一张图像首先被绘制！这并不容易，因为这涉及到改变菜单的绘制顺序。
一个简单的方法是使用SpriteBatch . Draw方法的layerDepth参数(见教程3-3)。当处于Active或Ending状态时，背景图像会在距离1绘制，即“最深的”层。在Starting模式中，图像会在距离0.5绘制，所有文字会在距离0绘制。当使用SpriteSortMode. BackToFront时，首先在深度1的Active或Ending菜单会被绘制。然后，Starting菜单被绘制(混合在已经存在的图像上)，最后绘制所有文字。
在MenuWindow的Draw方法中，创建两个变量：
float bgLayerDepth; Color bgColor;
这两个变量保存背景图像的layerDepth和透明颜色值，在switch中设置这两个变量：
switch (windowState)
{
case WindowState.Starting:
horPosition -= 200 * (1.0f - (float)smoothedProgress);
alphaValue = smoothedProgress;
bgLayerDepth = 0.5f;
bgColor = new Color(new Vector4(1, 1, 1, alphaValue));
break;
case WindowState.Ending:
horPosition += 200 * (float)smoothedProgress;
alphaValue = 1.0f - smoothedProgress;
bgLayerDepth = 1;
bgColor = Color.White;
break;
default: alphaValue = 1;
bgLayerDepth = 1;
bgColor = Color.White;
break;
}
Color. White与Color(new Vector4(1, 1, 1, 1))相同，表示完全alpha值。如果一个菜单处于Starting或Ending状态，会计算alphaValue。然后，使用透明颜色值绘制标题和背景图像。
Color titleColor = new Color(new Vector4(1, 1, 1, alphaValue));
spriteBatch.Draw(backgroundImage, new Vector2(), null, bgColor, 0, Vector2.Zero, 1, SpriteEffects.None, bgLayerDepth);
spriteBatch.DrawString(spriteFont, menuTitle, new Vector2(horPosition, 200), titleColor,0,Vector2.Zero, 1.5f, SpriteEffects.None, 0);
标题文字被缩放到1.5f，比菜单项的文字大。
最后，你需要确保在主程序的Draw方法中将SpriteSortMode设置为BackToFront：
spriteBatch.Begin(SpriteBlendMode.AlphaBlend, SpriteSortMode.BackToFront, SaveStateMode.None);
从菜单移动到游戏
至此你创建了一些漂亮的菜单，但如何创建一些菜单项开始游戏？这可以使用dummy 菜单，这个菜单应该存储在主程序中。例如，如果你想在Start New Game菜单中包含start an Easy，a Normal或a Hard game的菜单项，应该将下列代码添加到菜单中：
MenuWindow startGameEasy; MenuWindow startGameNormal; MenuWindow startGameHard; bool menusRunning;
在LoadContent方法中，你可以使用null参数实例化这些变量并将它们链接到menuNewGame中的菜单项上：
startGameEasy = new MenuWindow(null, null, null);
startGameNormal = new MenuWindow(null, null, null);
startGameHard = new MenuWindow(null, null, null);
menuNewGame.AddMenuItem("Easy", startGameEasy);
menuNewGame.AddMenuItem("Normal", startGameNormal);
menuNewGame.AddMenuItem("Hard", startGameHard);
menuNewGame.AddMenuItem("Back to Main menu", menuMain);
这会在New Game菜单中添加四个菜单项。接下去你要做的就是检测哪一个dummy菜单被选择。因此，需要扩展一下MenuInput方法：
private void MenuInput(KeyboardState currentKeybState)
{
MenuWindow newActive = activeMenu.ProcessInput(lastKeybState, currentKeybState);
if (newActive == startGameEasy)
{
//set level to easy
menusRunning = false;
}
else if (newActive == startGameNormal)
{
//set level to normal
menusRunning = false;
}
else if (newActive == startGameHard)
{
//set level to hard
menusRunning = false;
}
else if (newActive == null)
this.Exit();
else if (newActive != activeMenu)
newActive.WakeUp();
activeMenu = newActive;
}
你可以使用menusRunning变量保证当用户在游戏中时不更新/绘制菜单：
if (menusRunning)
{
spriteBatch.Begin(SpriteBlendMode.AlphaBlend, SpriteSortMode.BackToFront, SaveStateMode.None);
foreach (MenuWindow currentMenu in menuList)
currentMenu.Draw(spriteBatch);
spriteBatch.End();
Window.Title = "Menu running ...";
}
else
{
Window.Title = "Game running...";
}
代码
MenuWindow类
下面是简单、必须的方法：
public MenuWindow(SpriteFont spriteFont, string menuTitle, Texture2D backgroundImage)
{
itemList = new List<MenuItem>();
changeSpan = TimeSpan.FromMilliseconds(800);
selectedItem = 0;
changeProgress = 0;
windowState = WindowState.Inactive;
this.spriteFont = spriteFont;
this.menuTitle = menuTitle;
this.backgroundImage = backgroundImage;
}
public void AddMenuItem(string itemText, MenuWindow itemLink)
{
MenuItem newItem = new MenuItem(itemText, itemLink);
itemList.Add(newItem);
}
public void WakeUp()
{
windowState = WindowState.Starting;
}
然后是更新菜单的方法。注意只有当前激活的菜单才会调用ProcessInput方法。
public void Update(double timePassedSinceLastFrame)
{
if ((windowState == WindowState.Starting) || (windowState == WindowState.Ending))
changeProgress += timePassedSinceLastFrame / changeSpan.TotalMilliseconds;
if (changeProgress >= 1.0f)
{
changeProgress = 0.0f;
if (windowState == WindowState.Starting)
windowState = WindowState.Active;
else if (windowState == WindowState.Ending)
windowState = WindowState.Inactive;
}
}
public MenuWindow ProcessInput(KeyboardState lastKeybState, KeyboardState currentKeybState)
{
if (lastKeybState.IsKeyUp(Keys.Down) && currentKeybState.IsKeyDown(Keys.Down))
selectedItem++;
if (lastKeybState.IsKeyUp(Keys.Up) && currentKeybState.IsKeyDown(Keys.Up))
selectedItem--;
if (selectedItem < 0)
selectedItem = 0;
if (selectedItem >= itemList.Count)
selectedItem = itemList.Count-1;
if (lastKeybState.IsKeyUp(Keys.Enter) && currentKeybState.IsKeyDown(Keys.Enter))
{
windowState = WindowState.Ending;
return itemList[selectedItem].itemLink;
}
else if (lastKeybState.IsKeyDown(Keys.Escape))
return null;
else
return this;
}
最后是绘制菜单的方法：
public void Draw(SpriteBatch spriteBatch)
{
if (windowState == WindowState.Inactive)
return;
float smoothedProgress = MathHelper.SmoothStep(0,1,(float)changeProgress);
int verPosition = 300;
float horPosition = 300;
float alphaValue;
float bgLayerDepth;
Color bgColor;
switch (windowState)
{
case WindowState.Starting:
horPosition -= 200 * (1.0f - (float)smoothedProgress);
alphaValue = smoothedProgress;
bgLayerDepth = 0.5f;
bgColor = new Color(new Vector4(1, 1, 1, alphaValue));
break;
case WindowState.Ending:
horPosition += 200 * (float)smoothedProgress;
alphaValue = 1.0f - smoothedProgress;
bgLayerDepth = 1;
bgColor = Color.White;
break;
default:
alphaValue = 1;
bgLayerDepth = 1;
bgColor = Color.White;
break;
}
Color titleColor = new Color(new Vector4(1, 1, 1, alphaValue));
spriteBatch.Draw(backgroundImage, new Vector2(), null, bgColor, 0, Vector2.Zero, 1, SpriteEffects.None, bgLayerDepth);
spriteBatch.DrawString(spriteFont, menuTitle, new Vector2(horPosition, 200), titleColor,0,Vector2.Zero, 1.5f, SpriteEffects.None, 0);
for (int itemID = 0; itemID < itemList.Count; itemID++)
{
Vector2 itemPostition = new Vector2(horPosition, verPosition);
Color itemColor = Color.White;
if (itemID == selectedItem)
itemColor = new Color(new Vector4(1,0,0,alphaValue));
else
itemColor = new Color(new Vector4(1,1,1,alphaValue));
spriteBatch.DrawString(spriteFont, itemList[itemID].itemText, itemPostition, itemColor, 0, Vector2.Zero, 1, SpriteEffects.None, 0);
verPosition += 30;
}
}
主程序
你可以在LoadContent方法中创建菜单结构。更新方法必须调用每个菜单的更新方法和MenuInput方法：
protected override void Update(GameTime gameTime)
{
if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed)
this.Exit();
KeyboardState keybState = Keyboard.GetState();
if (menusRunning)
{
foreach (MenuWindow currentMenu in menuList)
currentMenu.Update(gameTime.ElapsedGameTime.TotalMilliseconds);
MenuInput(keybState);
}
else
{
}
lastKeybState = keybState;
base.Update(gameTime);
}
MenuInput方法将用户输入传递到当前激活的菜单，当输入处理后接受返回的激活菜单：
private void MenuInput(KeyboardState currentKeybState)
{
MenuWindow newActive = activeMenu.ProcessInput(lastKeybState, currentKeybState);
if (newActive == startGameEasy)
{
//set level to easy
menusRunning = false;
}
else if (newActive == startGameNormal)
{
//set level to normal
menusRunning = false;
}
else if (newActive == startGameHard)
{
//set level to hard
menusRunning = false;
}
else if (newActive == null)
this.Exit();
else if (newActive != activeMenu)
newActive.WakeUp();
activeMenu = newActive;
}
扩展阅读
虽然对一个基础菜单系统这个方法已经足够了，但对一个完整的游戏来说，MenuWindow类应该是一个抽象类，这样菜单不能作为这个类的实例。作为替代，你应该为菜单和游戏各创建一个新类，这两个类都从MenuWindow类继承。通过这种方式，键盘处理和绘制完全被这个方法处理，无需丑陋的menuRunning变量了。这也是http ://creators . xna . com网站上菜单示例的基础（译者注：这应该是指示例Game State Management（http://creators.xna.com/en-US/samples/gamestatemanagement），源代码GameStateManagementSample.rar下载）。
发布时间：2009/10/9 下午3:04:09 阅读次数：8964
