6.9 添加HLSL镜面高光
问题

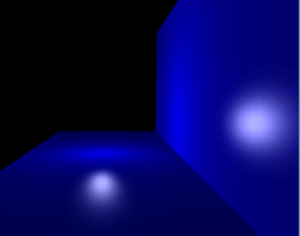

你想使用自定义的HLSL effect在场景中添加镜面高光。镜面高光是位于反光位置的高亮度区域,如图6-11所示。
解决方案
下面的讨论将帮助你判断哪个像素具有高光分量。
图6-11的左图显示了一条光线L，从光源指向三角形中的一个像素。在左图中还显示了 eye向量，从相机指向像素。如果L的反射向量与E相同，那么这个像素就有一个高光分量。

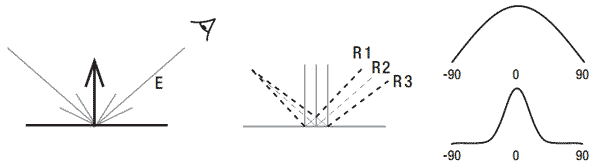

图6-11 使用靠近eye向量的光线方向检测像素
你可以通过求L关于像素法线的镜像获取L的反射向量。如果镜像方向与eye向量夹角很小则这两个方向几乎是相同的。你可以通过点乘这两个向量检测两者的夹角（可参见教程 6-8）。
如果角度为0，则这两个方向是相同的，你需要添加一个高光分量，这时点乘的结果为1。如果两个方向不同，则点乘结果小于1。
注意：两个向量A和B的点乘结果等于(A的长度)*(B的长度)*(两者夹角的余弦)。如果A和B都已经进行了归一化，点乘结果会变为(两者夹角的余弦)。如果A和B的夹角为0，则余弦值为1。如果两者垂直，夹角为90度，余弦值为0，如图6-11的右图所示。如果两个向量方向相反，夹角为180度，余弦值为－1。 当反射的方向与eye向量的方向夹角小于90度时，点乘结果为正。
你还不能立即使用这个值判断高光，因为这样做会在所有反射向量与eye向量的夹角小于90度的像素上添加高光，而你想在夹角小于10度时才添加高光。
这可以通过对点乘结果进行一个高次幂实现。例如，将点乘结果进行12次方的操作，会使角度小于10度的情况下这个值才会大于0，如图6-11右下图所示。
每个像素的运算结果是一个single值，表示高光强度。
工作原理
和以往一样，你需要首先设置World，View和Projection矩阵将3D位置转换到2D屏幕位置。因为这个教程用的是一个点光源，你还需指定它的位置。要计算eye向量，你需要知道相机的位置。你还需能够设置光照强度控制高光大小。因为光照强度可能大于1，因此需要缩小光照强度避免饱和（saturation）。
注意：在大多数情况中，你需要缩小光源的强度。在多光源的情况中大多数像素的光照会饱和，浪费光照effect。
float4x4 xWorld;
float4x4 xView;
float4x4 xProjection;
float3 xLightPosition;
float3 xCameraPos;
float xAmbient;
float xSpecularPower;
float xLightStrength;
struct SLVertexToPixel
{
float4 Position : POSITION;
float3 Normal : TEXCOORD0;
float3 LightDirection : TEXCOORD1;
float3 EyeDirection : TEXCOORD2;
};
struct SLPixelToFrame
{
float4 Color : COLOR0;
};
vertex shader还计算了EyeDirection并进行插值。pixel shader仍然只输出每个像素的颜色。
Vertex Shader
vertex shader与前面的教程没有太大的不同。唯一一个新的东西就是eye向量在vertex shader中进行计算。从一个点指向另一个点的向量可以通过将终点减去起点实现。
SLVertexToPixel SLVertexShader(float4 inPos: POSITION0, float3 inNormal: NORMAL0)
{
SLVertexToPixel Output = (SLVertexToPixel)0;
float4x4 preViewProjection = mul(xView, xProjection);
float4x4 preWorldViewProjection = mul(xWorld, preViewProjection);
Output.Position = mul(inPos, preWorldViewProjection);
float3 final3DPos = mul(inPos, xWorld);
Output.LightDirection = final3DPos - xLightPosition;
Output.EyeDirection = final3DPos - xCameraPos;
float3x3 rotMatrix = (float3x3)xWorld;
float3 rotNormal = mul(inNormal, rotMatrix);
Output.Normal = rotNormal;
return Output;
}
Pixel Shader
pixel shader更加有趣。基本颜色是蓝色的，无需关注太多。在pixel shader中归一化每个方向，因为它的长度可能不是1 (见教程6-3)。
与以往一样，你计算了光照，将它乘以xLightStrength缩小一点(xLightStrength小于1)。
SLPixelToFrame SLPixelShader(SLVertexToPixel PSIn) : COLOR0
{
SLPixelToFrame Output = (SLPixelToFrame)0;
float4 baseColor = float4(0,0,1,1);
float3 normal = normalize(PSIn.Normal);
float3 lightDirection = normalize(PSIn.LightDirection);
float shading = dot(normal, -lightDirection);
shading *= xLightStrength;
float3 reflection = -reflect(lightDirection, normal);
float3 eyeDirection = normalize(PSIn.EyeDirection);
float specular = dot(reflection, eyeDirection);
specular = pow(specular, xSpecularPower);
specular *= xLightStrength;
Output.Color = baseColor*(shading+xAmbient)+specular;
return Output;
}
然后，使用reflect 函数计算光线方向的镜像。因为光线方向是指向像素的，它的反射方向将指向眼睛，反射方向与eye向量相反，所以需要取负值。
Specular的值可以通过点乘eye向量和反射方向获取，将这个值进行高次幂计算，使这两个向量的夹角小于10度的像素高光值才会大于0。这个值需要通过乘以xLightStrength 变得小一点。
最后，ambient，shading和specular分量组合在一起获得像素最后的颜色。
注意：specular分量在最终颜色中添加白色。如果光线有不同的颜色，你需要将specular值乘以光线的颜色。
定义Technique
下面是technique定义：
technique SpecularLighting
{
pass Pass0
{
VertexShader = compile vs_2_0 SLVertexShader();
PixelShader = compile ps_2_0 SLPixelShader();
}
}
代码
因为所有HLSL代码前面已经写过了，下面只是XNA代码：
effect.CurrentTechnique = effect.Techniques["SpecularLighting"];
effect.Parameters["xWorld"].SetValue(Matrix.Identity);
effect.Parameters["xView"].SetValue(fpsCam.ViewMatrix);
effect.Parameters["xProjection"].SetValue(fpsCam.ProjectionMatrix);
effect.Parameters["xAmbient"].SetValue(0.0f);
effect.Parameters["xLightStrength"].SetValue(0.5f);
effect.Parameters["xLightPosition"].SetValue(new Vector3(5.0f, 2.0f, -15.0f));
effect.Parameters["xCameraPos"].SetValue(fpsCam.Position);
effect.Parameters["xSpecularPower"].SetValue(128.0f);
effect.Begin();
foreach (EffectPass pass in effect.CurrentTechnique.Passes)
{
pass.Begin();
device.VertexDeclaration = myVertexDeclaration;
device.DrawUserPrimitives<VertexPositionNormalTexture> (PrimitiveType.TriangleStrip, vertices, 0, 6);
pass.End();
}
effect.End();
