6.8 使用HLSL定义聚光灯

问题

前面教程中定义的点光源从一个点发出四面八方的光。你想定义一个聚光灯，它与点光源很很像，但光线只照亮一个圆锥区域，如图6-10。

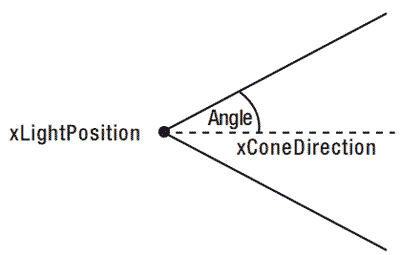

图6-10 定义一个聚光灯的变量

解决方案

在pixel shader中，判断当前像素是否在光照圆锥中，这可以通过将光线方向和圆锥方向进行点乘做到。

工作原理

开始的代码与前面的教程中的是一样的。因为聚光灯比点光源需要设置的东西更多，你需要将下列XNA-to-HLSL变量添加到. fx文件中：

float xLightStrength;
float3 xConeDirection;
float xConeAngle;
float xConeDecay;

第一个变量让你可以增加/减少光照强度。这个变量对其他类型的光也是很有用的，当场景中有多个光源时它也是必须的(见教程6-10)。然后定义光锥的中心线方向、光锥宽度。最后定义光照的衰减。

除此之外，你还要扩展pixel shader。基本上与逐像素点光源中（见教程6－7）做的一样，只是多了一个检查像素是否在光锥中的步骤：

SLPixelToFrame SLPixelShader(SLVertexToPixel PSIn) : COLOR0
{
    SLPixelToFrame Output = (SLPixelToFrame)0;

    float4 baseColor = float4(0,0,1,1);
    float3 normal = normalize(PSIn.Normal);
    float3 lightDirection = normalize(PSIn.LightDirection);
    float coneDot = dot(lightDirection, normalize(xConeDirection));

    float shading = 0;
    if (coneDot > xConeAngle)
    {
        float coneAttenuation = pow(coneDot, xConeDecay);
        shading = dot(normal, -lightDirection);
        shading *= xLightStrength;
        shading *= coneAttenuation;
    }
    Output.Color = baseColor*(shading+xAmbient);

    return Output;
}

归一化法线和光线方向之后，你需要检测当前像素是否在光锥之内。这可以检测两个方向间的夹角做到：

• 当前像素到光源的方向
• 光锥的中心线的方向

第一个方向就是lightDirection，第二个方向由xConeDirection变量定义。只有这两个方向的夹角小于某个临界值，像素才会被照亮。

检测的一个快速方法是计算这两个方向的点乘。结果接近于1表示两者的夹角很小，结果越小表示夹角越大。

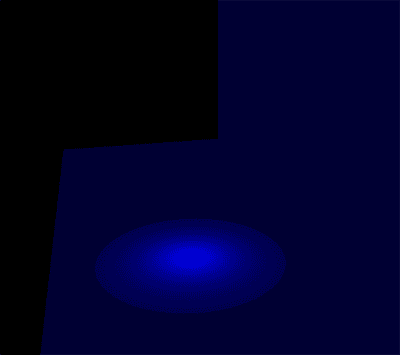

要判断角度是否太大，你要检测点乘结果是否小于某个临界值，这个临界值存储在ConeAngle变量中。如果像素在光锥中，就计算光照因子。要在接近光锥边缘的地方减弱光照，你要计算变量coneDot的xConeDecay次幂。结果是，对那些远离光锥中心线方向的像素来说，当coneDot变量小于等于1时，幂的结果会变得更小(见图6－11的右图)。

光锥之外的像素光照值为0，光线对这些像素没有影响。

代码

完整的pixel shader代码前面已经有了。

在XNA代码的Draw方法中，开启effect，设置参数并绘制场景：

effect.CurrentTechnique = effect.Techniques["SpotLight"];
effect.Parameters["xWorld"].SetValue(Matrix.Identity);
effect.Parameters["xView"].SetValue(fpsCam.ViewMatrix);
effect.Parameters["xProjection"].SetValue(fpsCam.ProjectionMatrix);
effect.Parameters["xAmbient"].SetValue(0.2f);
effect.Parameters["xLightPosition"].SetValue(new Vector3(5.0f, 2.0f, -15.0f+variation));
effect.Parameters["xConeDirection"].SetValue(new Vector3(0,-1,0));
effect.Parameters["xConeAngle"].SetValue(0.5f);
effect.Parameters["xConeDecay"].SetValue(2.0f);
effect.Parameters["xLightStrength"].SetValue(0.7f);

effect.Begin();
foreach (EffectPass pass in effect.CurrentTechnique.Passes)
{
    pass.Begin();
    device.VertexDeclaration = myVertexDeclaration;
    device.DrawUserPrimitives<VertexPositionNormalTexture>(PrimitiveType.TriangleStrip,vertices, 0, 6);
    pass.End();
}
effect.End();
