6.7 添加HLSL逐像素光照

问题

如教程6-3所示，要获得最好的光照效果应该使用逐像素光照，特别是对那些由大三角形构成的曲线的情况中。你想使用自己的effect添加逐像素光照。

解决方案

前两个教程中，你在每个顶点中计算明暗值（shading value，也可以翻译成着色值）。三角形三个顶点的明暗值会进行线性以获取每个像素的明暗值。

在逐像素光照中，你想对三个顶点的法线进行插值以获取每个像素的法线，这样就可以基于每个像素的法线计算光照因子。但是，当从一个顶点到另一个顶点进行法线插值时结果是有缺陷的。如图6－9中的左图所示，图中的水平直线表示一个顶点包含法线的三角形。当你在像素上对这左右两个顶点的法线进行插值时，插值的法线总会沿着虚线。导致在三角形中间的法线法线是正确的，其他位置的法线会小于实际值，如图所示。

图6-9 从顶点到像素的线性插值是错误的

解决方法是在pixel shader中处理这个插过值的法线。因为它的方向是正确的，你可以归一化这个向量。这是因为每个像素的缩放因子是不同的，所以这一步需要在pixel shader中进行。

注意：要理解为什么将法线长度变为1，可参见教程6－1中的“归一化法线”一节。

当你想让光照强度只取决于法线和入射光夹角时，更小的法线导致更小的光照强度。

光照方向也会遇到同样的问题，如图6－9右图所示。插过值的光线方向的长度沿着虚线曲线，这会导致向量比实际的小。你仍需要归一化这个插过值的光线方向。

工作原理

和以往一样，你的项目必须从至少包含3D位置和法线的顶点中与显卡进行交互。你想让XNA代码可以设置World，View，Projection矩阵，光源的3D位置和环境光：

float4x4 xWorld; float4x4 xView;
float4x4 xProjection;
float3 xLightPosition;
float xAmbient;

struct PPSVertexToPixel
{
    float4 Position: POSITION;
    float3 Normal: TEXCOORD0;
    float3 LightDirection: TEXCOORD1;
};

struct PPSPixelToFrame
{
    float4 Color: COLOR0;
};

如前所述，vertex shader会输出法线，这个法线已经进行了插值，光线方向也进行了插值。pixel shader只需计算每个像素最后的颜色。

注意：在单向光的简单例子中，光源的方向是XNA-to-HLSL变量，对顶点和像素来说都是不变的。所以vertex shader无需计算这个值。

Vertex Shader

vertex shader从顶点中接受法线，根据世界矩阵中的旋转值旋转这个法线（见教程6-5），并将它传递到pixel shader。在vertex shader中还通过将顶点位置减去点光源的位置计算了光线方向(见教程6-5)。根据当前世界矩阵获取顶点的最终3D位置。

PPSVertexToPixel PPSVertexShader(float4 inPos: POSITION0, float3 inNormal: NORMAL0)
{
    PPSVertexToPixel Output = (PPSVertexToPixel)0;

    float4x4 preViewProjection = mul(xView, xProjection);
    float4x4 preWorldViewProjection = mul(xWorld, preViewProjection);

    Output.Position = mul(inPos, preWorldViewProjection);
    float3 final3DPos = mul(inPos, xWorld);
    Output.LightDirection = final3DPos - xLightPosition;
    float3x3 rotMatrix = (float3x3)xWorld;
    float3 rotNormal = mul(inNormal, rotMatrix);
    Output.Normal = rotNormal;

    return Output;
}

Pixel Shader

法线和光线方向在三个顶点间进行插值，作用在三角形的所有像素上。如前所述，因为被插值的向量的长度会比实际的小，所以会发生错误。你可以通过归一化操作解决这个问题。将两个方向归一化之后，就可以点乘两者获取光照因子：

PPSPixelToFrame PPSPixelShader(PPSVertexToPixel PSIn) : COLOR0
{
    PPSPixelToFrame Output = (PPSPixelToFrame)0;
    float4 baseColor = float4(0,0,1,1);
    float3 normal = normalize(PSIn.Normal);
    float3 lightDirection = normalize(PSIn.LightDirection);
    float lightFactor = dot(normal, -lightDirection);

    Output.Color = baseColor*(lightFactor+xAmbient);

    return Output;
}

定义Technique

这个technique需要Shader 2.0–compatible的显卡：

technique PerPixelShading
{
    pass Pass0
    {
        VertexShader = compile vs_2_0 PPSVertexShader();
        PixelShader = compile ps_2_0 PPSPixelShader();
    }
}

代码

前面已经写过. fx文件中的HLSL代码了，所以下面只是绘制三角形的XNA代码：

effect.CurrentTechnique = effect.Techniques["PerPixelShading"];
effect.Parameters["xWorld"].SetValue(Matrix.Identity);
effect.Parameters["xView"].SetValue(fpsCam.ViewMatrix);
effect.Parameters["xProjection"].SetValue(fpsCam.ProjectionMatrix);
effect.Parameters["xAmbient"].SetValue(0.0f);
effect.Parameters["xLightPosition"].SetValue(new Vector3(6.0f, 1.0f, -5.0f));

effect.Begin();
foreach (EffectPass pass in effect.CurrentTechnique.Passes)
{
    pass.Begin();
    device.VertexDeclaration = myVertexDeclaration;
    device.DrawUserPrimitives<VertexPositionNormalTexture>(PrimitiveType.TriangleStrip, vertices, 0, 6);
    pass.End();
}
effect.End();

你可以试着改变光源的位置查看效果。本例中的光源前后移动。

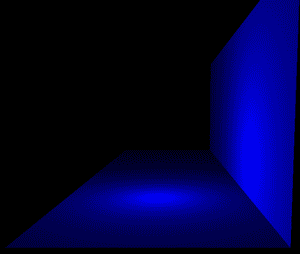

程序截图
