5.16 在3D空间中使用Catmull-Rom插值生成额外的顶点

问题

给定一个3D空间中的点序列，你想构建一个漂亮的，光滑曲线可以通过所有这些点。图5-32中的黑色曲线显示了这样条曲线，灰色线段表示使用简单的线性插值的情况，可参见教程5-9。

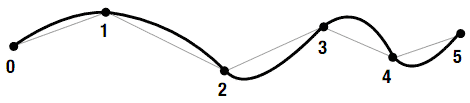

图5-32 通过5点的Catmul-Rom样条（spline）

这在许多情况中是很用的。例如，你可以用它产生一个赛道，可参见教程5-17。当相机非常靠近模型或地形时，你可以使用Catmull-Rom插值产生额外的顶点，使模型或地形看起来更加光滑。

解决方案

如果你想在两个基点之间生成Catmull-Rom样条，你还需要知道两个邻近基点。在图5-32中，当你想在点1和点2之间生成曲线时，你需要知道基点0, 1, 2和3的坐标。

XNA已经带有一维的Catmull-Rom功能。你可以将任意四个基点传入MathHelper. CatmullRom方法，这个方法可以为你计算第二和第三个点之间的曲线。你还需要传递在0和1范围内的第五个参数，表示你想要第二和第三个点之间的哪个点。

在本教程中，你将这个功能扩展到3维并创建一个方法用来生成多个基点之间的一根样条。

工作原理

XNA提供了一维的单个值的Catmul-Rom插值算法。因为Vector3只是三个单个值的组合，所以你可以通过在Vector3的X, Y和Z分量上调用一维XNA方法实现Catmull-Rom插值 。下面的方法是XNA默认方法的3D扩展，它接受四个Vector3而不是四个单个值。

private Vector3 CR3D(Vector3 v1, Vector3 v2, Vector3 v3, Vector3 v4, float amount)
{
    Vector3 result = new Vector3();

    result.X= MathHelper.CatmullRom(v1.X, v2.X, v3.X, v4.X, amount);
    result.Y = MathHelper.CatmullRom(v1.Y, v2.Y, v3.Y, v4.Y, amount);
    result.Z = MathHelper.CatmullRom(v1.Z, v2.Z, v3.Z, v4.Z, amount);

    return result;
}

这个方法会返回一个叫做result的Vector3，位于v2和v3之间的样条上。变量amount让你可以指定v2，result和v3之间的距离，当amount为0时返回v2，1返回v3。

使用CR3D方法计算样条

有了计算3维Catmull-Rom插值的方法，就可以生成样条的多个点了。给定3维空间中的四个基点v1，v2，v3和v4，下面的方法返回v2和v3之间的20个点的集合，第一个点位于v2。

private List<Vector3> InterpolateCR(Vector3 v1, Vector3 v2, Vector3 v3, Vector3 v4)
{
    List<Vector3> list = new List<Vector3>();

    int detail = 20;
    for (int i = 0; i < detail; i++)
    {
        Vector3 newPoint = CR3D(v1, v2, v3, v4, (float)i / (float)detail);
        list.Add(newPoint);
    }
    return list;
}

如果你想添加/移除v2和v3之间的点，可以增加/减少detail值(或更好的做法，将detail值作为这个方法的参数)。

注意：点集合中的最后一个点不是v3。这是因为最后一个点调用CR3D方法时，传递的参数是19/20而不是1。

你需要手动添加v3，例如，添加这行代码：list.Add(v3);。

将样条的多个部分连接在一起

前面的代码生成了位于四个点中间两点之间的样条，下面的代码表示如何扩展样条：

points.Add(new Vector3(0,0,0));
points.Add(new Vector3(2,2,0));
points.Add(new Vector3(4,0,0));
points.Add(new Vector3(6,6,0));
points.Add(new Vector3(8,2,0));
points.Add(new Vector3(10, 0, 0));

List<Vector3> crList1 = InterpolateCR(points[0], points[1], points[2], points[3]);
List<Vector3> crList2 = InterpolateCR(points[1], points[2], points[3], points[4]);
List<Vector3> crList3 = InterpolateCR(points[2], points[3], points[4], points[5]);

straightVertices = XNAUtils.LinesFromVector3List(points, Color.Red);
crVertices1 = XNAUtils.LinesFromVector3List(crList1, Color.Green);
crVertices2 = XNAUtils.LinesFromVector3List(crList2, Color.Blue);
crVertices3 = XNAUtils.LinesFromVector3List(crList3, Color.Yellow);

首先在3D空间定义七个（译者注：原文如此，不过好像是六个）点的集合。然后，使用前四个点生成points [ 1]和points [ 2]之间的额外点。然后切换到下一个点获取points [2]和points [ 3]之间的额外点。最后获取了points[3]和points[4]之间的额外点。

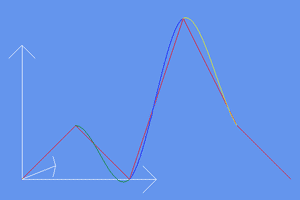

这意味着你最终获得了许多额外点，所有这些点都在从points[1]出发，经过points[2]和point[3]，终止于points[4]的样条上(看一下图5-32加深理解)。

因为你想绘制这些点，所以要从样条的这三个部分生成顶点。首先要将七个基点转换为顶点，这样就可以绘制线段了。使用下面的方法进行此步：

public static VertexPositionColor[] LinesFromVector3List(List<Vector3> pointList, Color color)
{
    myVertexDeclaration = new VertexDeclaration(device, VertexPositionColor.VertexElements);
    VertexPositionColor[] vertices = new VertexPositionColor[pointList.Count];

    int i = 0;
    foreach (Vector3 p in pointList)
        vertices[i++] = new VertexPositionColor(p, color);

    return vertices;
}

上述方法只是简单地将集合中的每个Vector3转换为一个顶点，并将它和选择的颜色存储在一个数组中。

你可以绘制位于这些顶点间的线段，可参加教程6-1：

basicEffect.World = Matrix.Identity;
basicEffect.View = fpsCam.ViewMatrix;
basicEffect.Projection = fpsCam.ProjectionMatrix;
basicEffect.VertexColorEnabled = true;
basicEffect.TextureEnabled = false;

basicEffect.Begin();
foreach (EffectPass pass in basicEffect.CurrentTechnique.Passes)
{
    pass.Begin();
    device.VertexDeclaration = myVertexDeclaration;
    device.DrawUserPrimitives<VertexPositionColor>(PrimitiveType.LineStrip, straightVertices, 0, straightVertices.Length - 1);
    device.DrawUserPrimitives<VertexPositionColor>(PrimitiveType.LineStrip, crVertices1, 0, crVertices1.Length - 1);
    device.DrawUserPrimitives<VertexPositionColor>(PrimitiveType.LineStrip, crVertices2, 0, crVertices2.Length- 1);
    device.DrawUserPrimitives<VertexPositionColor>(PrimitiveType.LineStrip, crVertices3, 0, crVertices3.Length - 1);
    pass.End();
}
basicEffect.End();

代码

这个教程介绍了两个方法。第一个是XNA自带的Catmull-Rom 插值算法在3维空间中的扩展：

private Vector3 CR3D(Vector3 v1, Vector3 v2, Vector3 v3, Vector3 v4, float amount)
{
    Vector3 result = new Vector3();

    result.X = MathHelper.CatmullRom(v1.X,v2.X, v3.X, v4.X, amount);
    result.Y = MathHelper.CatmullRom(v1.Y, v2.Y, v3.Y, v4.Y, amount);
    result.Z = MathHelper.CatmullRom(v1.Z, v2.Z, v3.Z, v4.Z, amount);

    return result;
}

第二个方法可以计算通过四个基点的样条上额外点：

private List<Vector3> InterpolateCR(Vector3 v1, Vector3 v2, Vector3 v3, Vector3 v4)
{
    List<Vector3> list = new List<Vector3>();

    int detail = 20;
    for (int i = 0; i < detail; i++)
    {
        Vector3 newPoint = CR3D(v1, v2, v3, v4, (float)i / (float)detail);
        list.Add(newPoint);
    }
    list.Add(v3);
    return list;
}
