4.16 通过定义一个自定义的TypeWriter和TypeReader将多个对象存储在Tag属性中

问题

要让模型处理器可以将对象存储在模型中并传递到XNA项目，XNA提供了模型的Tag属性。从教程4-13，4-14和4-15中可以看到Tag属性对于存储一个相同类型的数组是很有用的，例如Vector3的数组或Triangle的数组。但很多情况中，你想传递多个对象，例如同时传递Vector3集合和模型的包围盒。

解决方案

定义一个自定义类，这个类存储所有你想传递的对象。在你的模型处理器中，创建这个类对象，将要传递到XNA项目中的对象存储在这个类对象中。最后在模型的Tag属性中存储这个类对象。

因为你定义了一个自定义类，所以你必须定义一个TypeWriter (见教程4-15)才能让XNA知道如何串行化这个对象，还要定义一个TypeReader，通过这个TypeReader从二进制文件读取这个对象。

工作原理

因为你要扩展内容处理器并传递自定义类对象，所以你要执行教程4－15中的“使用一个自定义类对象扩展内容处理器的步骤清单”中的初始化步骤。在第1步中，我调用了新内容管道项目TagPipeline。在第4步中我调用了处理器ExtendedModelProcessor。

namespace TagPipeline
{
    [ContentProcessor]
    public class ExtendedModelProcessor : ModelProcessor
    {
       public override ModelContent Process(NodeContent input, ContentProcessorContext context)
       {
           return base.Process(input, context);
       }
   }
}

完成初始化后，你就做好了定义一个可以存储你想传递到XNA项目的东西的新类的准备了。本例中，你将传递一个包含模型所有Vector3的数组和全局包围盒。

在内容管道命名空间顶部定义这个新类：

public class TagObject
{
    private Vector3[] positions;
    private BoundingBox boundingBox;

    public TagObject(Vector3[] positions, BoundingBox boundingBox)
    {
        this.positions = positions;
        this.boundingBox = boundingBox;
    }

    public Vector3[] Positions { get { return positions; } }
    public BoundingBox GlobalBoundingBox { get { return boundingBox; } }
}

这个简单的类可以存储一个Vector3数组和包围盒。它的构造函数将这些变量传递到内部变量中，你还定义了两个getter方法，让你可以获取变量的内容。

注意：因为这个变量不包含行为方法，你也可以使用结构数据类型替代类。

然后编写模型处理器代码。它可以获取你想传递的数据：Vector3数组和包围盒。

public override ModelContent Process(NodeContent input, ContentProcessorContext context)
{
    ModelContent usualModel = base.Process(input, context);

    List<Vector3> vertices = new List<Vector3>();

    vertices = AddVerticesToList(input, vertices);

    BoundingBox bBox = BoundingBox.CreateFromPoints(vertices);
    TagObject myTagObject = new TagObject(vertices.ToArray(), bBox);

    usualModel.Tag = myTagObject;
    return usualModel;
}

模型处理器开始的操作已经在前面的教程中做过很多次了。然后，你使用AddVerticesToList方法遍历整个模型结构将所有Vector3添加到一个集合中。

有了这个集合之后，可以使用BoundingBox. CreateFromPoints方法从这个集合生成包围盒。这个方法以Vector3集合为参数，而这个集合具有Ienumerable接口，就好像一个数组或 List。

通过将集合转换到数组，你就拥有了创建TagObject类对象所需的所有东西！最后，将这个类对象存储在模型的Tag属性中。

现在己经完成了这个教程的前半部分，在第二部分，你要编写TypeWriter和TypeReader。

编写TypeWriter和TypeReader

现在如果你运行代码，XNA会报错，这是因为它还不知道如何将TagObject类对象存储到二进制文件，所以需要在内容管道命名空间下添加自定义TypeWriter：

[ContentTypeWriter]
public class TagObjectTypeWriter : ContentTypeWriter<TagObject>
{
    protected override void Write(ContentWriter output, TagObject value)
    {
        output.WriteObject<Vector3[]>(value.Positions);
        output.WriteObject<BoundingBox>(value.GlobalBoundingBox);
    }

    public override string GetRuntimeReader(TargetPlatform targetPlatform)
    {
        return typeof(TagObjectTypeReader).AssemblyQualifiedName;
    }
}

如教程4-15中的解释，前两行代码指定这个类是一个可以串行化TagObject对象的ContentTypeWriter。同理，你也要重写两个方法：Write方法指定一个TagObject如何被写入到二进制文件中，GetRuntimeReader方法可以被XNA调用，让程序知道到哪找到对应的TypeReader，可在教程4-15见到更多信息。

默认内容处理器知道如何串行化Vector3数组和包围盒，所以你只需要简单地让XNA为你串行化就可以了。在GetRuntimeReader方法中，你声明在相同的命名空间中编写一个叫做TagObjectReader的对应TypeReader。

注意：如果默认您内容管道不知道如何串行化包围盒你可以自己定义。你可以调整处理TagObjects的TypeWriter，使它将包围盒中的两个Vector3保存到二进制文件中，这样ContentReader可以重新构造这个包围盒。但是，更好的方法是编写一个额外的TypeWriter和TypeReader用来串行化/反串行化一个包围盒对象，如果使用这个方法，后面的ContentWriters会知道如何串行化包围盒对象！

下面编写TypeReader，因为已经在GetRuntimeReader方法中定义了，所以TypeReader类必须被叫做TagObjectTypeReader：

public class TagObjectTypeReader : ContentTypeReader<TagObject>
{
    protected override TagObject Read(ContentReader input, TagObject existingInstance)
    {
        Vector3[] positions = input.ReadObject<Vector3[]>();
        BoundingBox bBox = input.ReadObject<BoundingBox>();

        TagObject restoredTagObject = new TagObject(positions, bBox);
        return restoredTagObject;
    }
}

在程序启动时，每个TagObject类对象都会被串行化为一个二进制文件，而TagObjectTypeReader方法可以重建这些对象。首先你从文件中读取Vector3数组并将它存储在一个变量中；然后对包围盒进行同样的处理。有了这两个对象后，就可以重建TagObject对象并把它传递到XNA程序中。

很简单，但有一点很重要，你必须以写入文件的同样顺序读取这些对象！如果你首先读入的是包围盒，你会基于第一个Vector3数组重建包围盒！幸运的是，XNA team对此进行了保护，如果你颠倒了读取顺序，程序会报错。

注意：如果你的解决方案无法编译，请再看一下教程4-15中的步骤清单。

在XNA项目中访问数据现在运行程序，所有使用ExtendedModelProcessor 的模型都会在Tag属性中包含一个TagObject对象、因为Tag属性可以包含任何东西，所以首先需要将它转换为TagObject对象。现在就可以访问它的属性了：

myModel = Content.Load<Model>("tank");
modelTransforms = new Matrix[myModel.Bones.Count];
TagObject modelTag = (TagObject)myModel.Tag;
BoundingBox modelBBox = modelTag.GlobalBoundingBox;
Vector3[] modelVertices = modelTag.Positions;

System.Diagnostics.Debugger.Break();

代码

这个教程中内容管道包含下列对象：

完整代码如下：

namespace TagPipeline
{
    public class TagObject
    {
        private Vector3[] positions;
        private BoundingBox boundingBox;

        public TagObject(Vector3[] positions, BoundingBox boundingBox)
        {
            this.positions = positions;
            this.boundingBox = boundingBox;
        }

        public Vector3[] Positions { get { return positions; } }
        public BoundingBox GlobalBoundingBox { get { return boundingBox; } }
    }

    [ContentProcessor]
    public class ExtendedModelProcessor : ModelProcessor
    {
        public override ModelContent Process(NodeContent input, ContentProcessorContext	context)
        {
            ModelContent usualModel = base.Process(input, context);

            List<Vector3> vertices = new List<Vector3>();
            vertices = AddVerticesToList(input, vertices);
            BoundingBox bBox = BoundingBox.CreateFromPoints(vertices);

            TagObject myTagObject = new TagObject(vertices.ToArray(), bBox);

            usualModel.Tag = myTagObject;
            return usualModel;
        }

        private List<Vector3> AddVerticesToList(NodeContent node, List<Vector3> vertList)
        {
            MeshContent mesh = node as MeshContent;

            if (mesh != null)
            {
                Matrix absTransform = mesh.AbsoluteTransform;
                foreach (GeometryContent geo in mesh.Geometry)
                {
                    foreach (int index in geo.Indices)
                    {
                        Vector3 vertex = geo.Vertices.Positions[index];
                        Vector3 transVertex = Vector3.Transform(vertex, absTransform);
                        vertList.Add(transVertex);
                    }
                }
            }

            foreach (NodeContent child in node.Children)
                vertList = AddVerticesToList(child, vertList);
            return vertList;
       }
   }

   [ContentTypeWriter]
   public class TagObjectTypeWriter : ContentTypeWriter<TagObject>
   {
       protected override void Write(ContentWriter output, TagObject value)
       {
           output.WriteObject<Vector3[]>(value.Positions);
           output.WriteObject<BoundingBox>(value.GlobalBoundingBox);
       }

       public override string GetRuntimeReader(TargetPlatform targetPlatform)
       {
           return typeof(TagObjectTypeReader).AssemblyQualifiedName;
       }
   }

   public class TagObjectTypeReader : ContentTypeReader<TagObject>
   {
       protected override TagObject Read(ContentReader input, TagObject existingInstance)
       {
           Vector3[] positions = input.ReadObject<Vector3[]>();
           BoundingBox bBox = input.ReadObject<BoundingBox>();
           TagObject restoredTagObject 	= new TagObject(positions, bBox);
           return restoredTagObject;
       }
   }
}

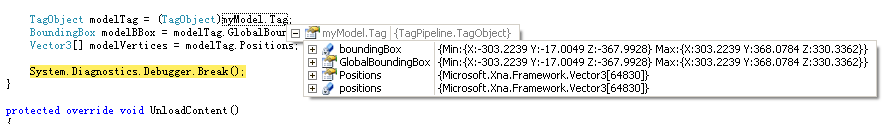

程序截图
