XNA Shader编程教程22 – 过渡：左右揭开

这是第二个过渡效果的教程，使用一个简单的post process shader从一个场景切换到另一个场景。

今天的effect是一个基本的过渡效果，一个场景会左右揭开（cross，译者注：这里不知道如何翻译，就借用power point中的说法了）至另一个场景。

Cross过渡

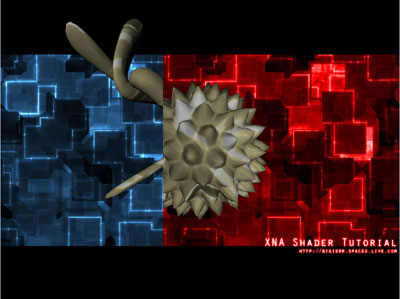

Cross过渡使用一根“线”分隔两个场景。在图22.1中，显示了场景B，而场景A正在向右移动。

实现shader

和教程21一样，我们需要两个纹理对应两个场景，你还需要一个变量指定淡入淡出的程度。这个变量必须在0和1之间，为0时显示场景A，为1时显示场景B。

下面是shader代码：

sampler ColorMapSampler : register(s0);

texture ColorMap2;
sampler ColorMapSampler2 = sampler_state
{
    Texture = <ColorMap2>;
    MinFilter = Linear;
    MagFilter = Linear;
    MipFilter = Linear;
    AddressU = Clamp;
    AddressV = Clamp;
};
float fFadeAmount;

我们定义了两个各纹理采样器，ColorMapSampler1和ColorMapSampler2，这两个采样器都包含一个场景，使用一个fFadeAmount变量确定淡入淡出的程度。下面是pixel shader的代码：

// Transition
float4 PixelShader(float2 Tex: TEXCOORD0) : COLOR
{
    float4 Color = tex2D(ColorMapSampler, Tex);
    float4 Color2 = tex2D(ColorMapSampler2, Tex);
    float4 finalColor = lerp(Color,Color2,smoothstep(fFadeAmount,fFadeAmount+fSmoothSize,Tex.x));

    // Set our alphachannel to fAlphaAmount.
    finalColor.a = 1;
    return finalColor;
}

这个shader和教程21中的几乎是一样的，除了下列代码：

float4 finalColor = lerp(Color,Color2,smoothstep(fFadeAmount,fFadeAmount+fSmoothSize,Tex.x));

这里我们使用了一个叫做moothstep(a,b,x)的函数（译者注：这个函数的具体解释可见directX sdk，用法是smoothstep(min, max, x)，如果x的范围是[min, max]，则返回一个介于0和1之间的Hermite插值），这个函数会基于参数a，b，x返回一个介于0和1之间的值。当x小于a时返回0，当x大于b时返回1，当x介于a和b之间则返回一个介于0和1之间的值。

当使用smoothstep时，我们使用Tex.x作为x，fFadeAmount作为a，如果fFadeAmount (fSmoothSize设置为0)作为b，那么分割线会变得最清晰。你可以让fSmoothSize大于0使过渡更加平滑，这时b大于a。这个函数会基于Tex.x返回[0,1]，可以将这个返回值作为lerp函数的控制参数，实现一个漂亮的过渡效果！

注意：当fSmoothSize大于0而fFadeAmount = 0时，我们仍能在fFadeAmount = 1时看到场景的fSmoothSize部分（译者注：此句好像不通，原文是When fSmoothSize is > 0.0, and fFadeAmount = 0, we will still be able to see fSmoothSize part of the scene displayed when fFadeAmount = 1, because our fade starts at fFadeAmount and stops at fFadeAmount( 0 ) + fSmoothSize.），这是因为切换效果从 fFadeAmount 开始，fFadeAmount( 0 ) + fSmoothSize结束。

使用shader

使用shader时，我们需要将两个场景绘制到一张纹理中，并将它传递到shader：

spriteBatch.Begin(SpriteBlendMode.AlphaBlend, SpriteSortMode.Immediate, SaveStateMode.SaveState);
{
    // Apply the post process shader
    float fadeBetweenScenes = ((float)Math.Sin(m_Timer) * 0.5f) + 0.5f;
    effectPost.Parameters["fFadeAmount"].SetValue(fadeBetweenScenes);
    effectPost.Parameters["ColorMap2"].SetValue(Scene2Texture);
    effectPost.CommitChanges(); effectPost.Begin();
    {
        effectPost.CurrentTechnique.Passes[0].Begin();
        {
            spriteBatch.Draw(SceneTexture, new Rectangle(0, 0, 800, 600), Color.White);
            effectPost.CurrentTechnique.Passes[0].End();
        }
    }
    effectPost.End();
}
spriteBatch.End();

我们使用一张绘制场景A的纹理和另一张绘制场景B的纹理作为参数，并通过一个周期函数让变量fFadeAmount在0和1之间变化。

译者注：你可以使用

float4 finalColor = lerp(Color,Color2,smoothstep(fFadeAmount,fFadeAmount+fSmoothSize,Tex.y));

让分割线上下移动；

使用

float4 finalColor = lerp(Color,Color2,smoothstep(fFadeAmount,fFadeAmount+fSmoothSize,Tex.x*0.5+Tex.y*0.5));

让分割线沿斜向45度移动，当然改变系数也可以改变对应的角度。不知你是否有兴趣将power point中的所有过渡效果在shader中实现。
