4.12 扩展模型内容导入器加载自定义Effects(清晰方法)

问题

你想使用一个自定义内容处理器改变模型的effect而不是实时处理。通过这种方式，模型可以正确地加载到XNA项目中，而无需在实时保存原始effect中的所有纹理和其他信息。

注意：如果你想学习如何扩展默认模型处理器，最好先看下一个教程。

解决方案

扩展默认模型处理器并重写ConvertMaterial方法，这个方法被模型中的每个MaterialContent调用，把这个方法重写将所有的MaterialContent信息传递到自定义材质处理器。

在这个自定义材质处理器中，你将创建一个空的材质对象，然后将自定义的effect链接到这个对象。你也可以将原始MaterialContent的纹理复制到这个新对象，这个就可以设置effect的所有HLSL变量了。

工作原理

因为这个教程需要扩展默认内容处理器，所以请确保已经读过了教程3－9中内容管道的知识。首先建立一个新的内容管道项目，具体解释可见教程3－9中的“扩展一个已存在的内容处理器”一节。

本教程中，你将扩展默认模型处理器，如图4-16所示。当默认模型导入器从磁盘读取一个模型并创建一个NodeContent对象时，它保存了MaterialContent对象中的effect。你的模型处理器只改变这些MaterialContent对象并存储在NodeContent中，NodeContent对象的其他部分保持不变。

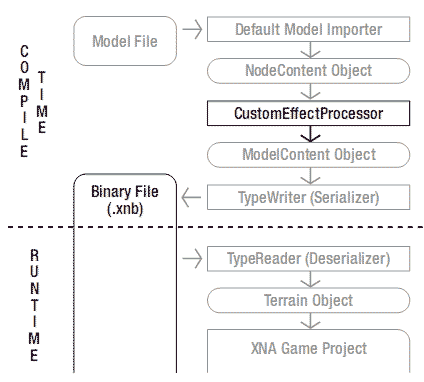

图4－16

图4-16 内容管道中的自定义模型处理器

注意：如果你比较一下图4-15和图3-6，你会发现你也是扩展了处理器。但是，因为这个处理器处理的是模型而不是纹理，所以它的输入和输出是不同的。

通过扩展Process方法，你可以在模型对象加载到XNA项目之前完全控制它的内容。在本教程中，因为effect是存储在材质信息中的，所以你想改变处理模型中材质的方式。在自定义模型处理器类中，你无需重写Process方法，但要重写ConvertMaterial方法，每次当模型加载材质时默认处理器都会调用这个方法。

所以用以下代码替换Process方法：

[ContentProcessor]
public class ModelCustomEffectProcessor : ModelProcessor
{
    protected override MaterialContent ConvertMaterial(MaterialContent material, ContentProcessorContext context)
    {
        return context.Convert<MaterialContent, MaterialContent>(material, "MaterialCustomEffectProcessor");
    }
}

以上代码创建一个ModelCustomEffectProcessor类。因为你只重写了ConvertMaterial方法，所以这个处理器会使用与默认模型处理器同样的方式处理几何数据。在ConvertMaterial 方法中，你指定材质需要被MaterialCustomEffectProcessor类处理。

在ModelCustomEffectProcessor类之后，添加这个MaterialCustomEffectProcessor类：

[ContentProcessor]
public class MaterialCustomEffectProcessor : MaterialProcessor
{
    public override MaterialContent Process(MaterialContent input, ContentProcessorContext context)
    {
        return base.Process(input, context);
    }
}

从参数可以看出这个处理器处理的是材质。通过从材质处理器继承，你以一个MaterialContent作为输入，然后进行处理，返回更新过的MaterialContent对象。这次，因为你想改变处理MaterialContent对象的方式，所以需要重写MaterialCustomEffectProcessor的Process方法。

注意：在ModelCustomEffectProcessor类中，你重写了NodeObject 中的所有MaterialContent对象的处理方式。与之类似，因为纹理和effect也是存储在MaterialContent 对象中的，你也可以通过重写MaterialCustomEffectProcessor 类中的BuildEffect或BuildTexture方法改变EffectContent和TextureContent对象的处理方式。

现在Process方法只是调用了它的基类MaterialProcessor。当然，你需要改变这个方法让你可以改变MaterialContent的处理过程。

现在，将Process方法的内容改为以下代码：

EffectMaterialContent myMaterial = new EffectMaterialContent();
string map 	= Path.GetDirectoryName(input.Identity.SourceFilename);
string effectFile = Path.Combine(map, "colorchannels.fx");
myMaterial.Effect = new ExternalReference<EffectContent>(effectFile);

上述代码会创建一个空的EffectMaterialContent对象并存储一个指向自定义effect文件的链接。首先找到模型存储的文件夹并附加上effect文件的名称，当编译器运行到这行代码时，会将这个effect添加到素材列表中，这样可以自动加载默认EffectProcessor使用的effect，但你也确保effect文件存储在与模型文件相同的目录中。

大多数模型还包含纹理，你需要将原始MaterialContent对象转换成新的。本例中使用的effect从一个叫做xTexture的纹理中采样颜色，让你可以单独设置红绿篮颜色通道的强度。大多数模型每个effect只有一张纹理，但有些有多张纹理(例如，一个凹凸映射，可见教程5-15)。因为没有和原始effect的纹理序号联系，所以这个代码只能获取xTexture 变量的最后一个纹理，但代码也展示了如何变量多个纹理的方法。

你可以访问原始effect的纹理集合并将这些纹理变量绑定到自定义effect的HLSL纹理变量上。

if (input.Textures != null)
    foreach (string key in input.Textures.Keys)
myMaterial.Textures.Add("xTexture", input.Textures[key]);

如果你想在加载模型时调整某些HLSL参数，下面是方法：

myMaterial.OpaqueData.Add("xRedIntensity", 1.1f);
myMaterial.OpaqueData.Add("xGreenIntensity", 0.8f);
myMaterial.OpaqueData.Add("xBlueIntensity", 0.8f);

注意：在HLSL effect文件中，每个像素的红、绿、篮颜色通道需要乘以这个变量。上面的代码让红色比其他颜色强度更大，模拟出太阳照射的效果。这在简单的post-processing effect也是很有用的！

最后需要返回新建的MaterialContent。你可以直接将它返回，但最好将这个对象传递到默认材质处理器，这样做可以保证错误（例如你没有指定需要的域）会被修正。你可以通过调用base. Process类或使用下列代码做到这点，两者效果一样。

return context.Convert<MaterialContent, MaterialContent>(myMaterial, "MaterialProcessor");

这行代码搜索叫做MaterialProcessor的处理器并将一个MaterialContent对象作为输入参数并生成另一个MaterialContent对象，这个新创建的Material对象被返回并存储在模型中。

注意：比较一下这行代码和ConvertMaterial方法中的最后一行代码（译者注：即return context.Convert<MaterialContent, MaterialContent>(material, "MaterialCustomEffectProcessor")）。

使用自定义Effect 将模型导入到XNA项目中，然后选择新的ModelCustomEffectProcessor，如图4-17所示 (不要选择MaterialCustomEffectProcessor，因为它也在列表中)。

图4－17

图4-17 选择自定义模型处理器

在LoadContent method方法中加载这个模型：

myModel = content.Load<Model>("tank");
modelTransforms = new Matrix[myModel.Bones.Count];

现在你的模型已经包含了指定的effect！当绘制模型时，你可以使用清晰得多的代码设置参数：

myModel.CopyAbsoluteBoneTransformsTo(modelTransforms);
foreach (ModelMesh mesh in myModel.Meshes)
{
    foreach (Effect effect in mesh.Effects)
    {
        effect.Parameters["xWorld"]. SetValue(modelTransforms[mesh.ParentBone.Index]);
        effect.Parameters["xView"].SetValue(fpsCam.GetViewMatrix());
        effect.Parameters["xProjection"].SetValue(fpsCam.GetProjectionMatrix());
        effect.Parameters["xRedIntensity"].SetValue(1.2f);
    }
    mesh.Draw();
}

这个方法比教程4-7更加清晰。

代码

首先你要让MaterialCustomEffectProcessor处理模型中的每个MaterialContent对象，当然，你还要定义这个自定义材质处理器。

namespace ModelCustomEffectPipeline
{
    [ContentProcessor]
    public class ModelCustomEffectProcessor : ModelProcessor
    {
        protected override MaterialContent ConvertMaterial(MaterialContent material, ContentProcessorContext context)
        {
            return context.Convert<MaterialContent, MaterialContent>(material, "MaterialCustomEffectProcessor");
        }
    }

    [ContentProcessor]
    public class MaterialCustomEffectProcessor : MaterialProcessor
    {
        public override MaterialContent Process(MaterialContent input, ContentProcessorContext context)
        {
            EffectMaterialContent myMaterial = new EffectMaterialContent();
            string map = Path.GetDirectoryName(input.Identity.SourceFilename);
            string effectFile = Path.Combine(map, "colorchannels.fx");
            myMaterial.Effect = new ExternalReference<EffectContent>(effectFile);
            if (input.Textures != null)
                foreach (string key in input.Textures.Keys)
            myMaterial.Textures.Add("xTexture", input.Textures[key]);
            myMaterial.OpaqueData.Add("xRedIntensity", 1.1f);
            myMaterial.OpaqueData.Add("xGreenIntensity", 0.8f);
            myMaterial.OpaqueData.Add("xBlueIntensity", 0.8f);

            return context.Convert<MaterialContent, MaterialContent>(myMaterial,"MaterialProcessor");
        }
    }
}

接下来，将模型导入到XNA项目中，选择自定义模型处理器处理这个模型并加载：

protected override void LoadContent()
{
    device = graphics.GraphicsDevice;
    basicEffect = new BasicEffect(device, null);
    cCross = new CoordCross(device);
    myModel = Content.Load<Model>("tank");
    modelTransforms = new Matrix[myModel.Bones.Count];
}

当执行这一步时，模型会加载自定义effect，让你可以在绘制前设置参数：

protected override void Draw(GameTime gameTime)
{
    device.Clear(ClearOptions.Target | ClearOptions.DepthBuffer, Color.CornflowerBlue, 1, 0);
    cCross.Draw(fpsCam.ViewMatrix,
    fpsCam.ProjectionMatrix);

    //draw model
    Matrix worldMatrix = Matrix.CreateScale(0.01f, 0.01f, 0.01f);
    myModel.CopyAbsoluteBoneTransformsTo(modelTransforms);
    foreach (ModelMesh mesh in myModel.Meshes)
    {
        foreach (Effect effect in mesh.Effects)
        {
            effect.Parameters["xWorld"]. SetValue(modelTransforms[mesh.ParentBone.Index] * worldMatrix);
            effect.Parameters["xView"].SetValue(fpsCam.ViewMatrix);
            effect.Parameters["xProjection"].SetValue(fpsCam.ProjectionMatrix);
            effect.Parameters["xRedIntensity"].SetValue(1.2f);
        }
        mesh.Draw();
    }
    base.Draw(gameTime);
}

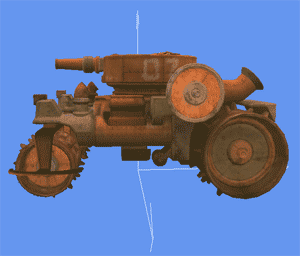

程序截图
