X文件的导出系列2——纹理和朝向
带纹理的模型的导出

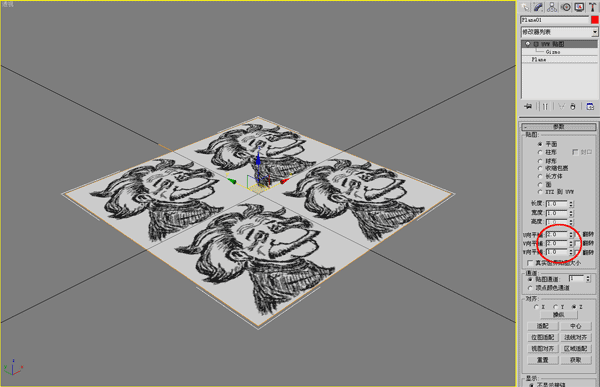

在系列1中建立的正方形平面的基础上添加纹理，注意纹理文件的大小必须设置为2的整数幂，否则在XNA中会报错。如下图所示：
如图中红圈所示，将“U向平铺”和“V向平铺”都从默认的“1”设置为“2”，这样纹理就会以4张的形式平铺在面上。导出为X文件，相对于系列1，输出选项要做以下变化：

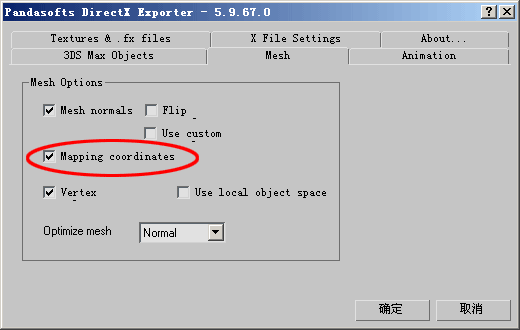

1．Mesh选项卡
选择“Mapping coordinares（纹理坐标）”。

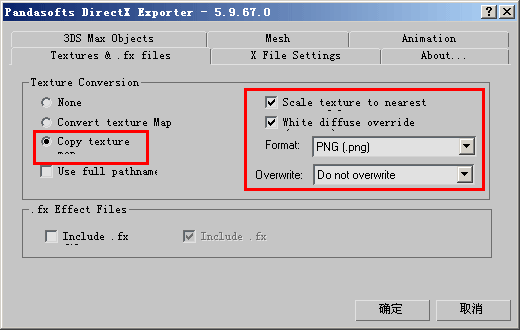

2．Textures&.fx files选项卡
Texture Conversion：选择“Copy texture map（复制纹理贴图）”，“Scale texture to nearest power of 2（将纹理设置为最接近2的幂，这样做对显卡更加友好）”，“White diffuse override（texture）（不懂）”。“Format”中选择“PNG（.png）”，可选项还有“Bitmap（.bmp）”“JPEG（.jpg）”和“Targe（.tga）”。“Overwrite”中选择“Do not overwrite”，可选项还有“Always overwrite”。不勾选“Use File pathname”，否则纹理文件会使用绝对路径。
保存文件后，就会在输出目录下生成x文件和对应的纹理文件“einstain.png”。
X文件的结构
在写字板中打开此文件，源代码如下：
xof 0303txt 0032
template ColorRGBA
{
<35ff44e0-6c7c-11cf-8f52-0040333594a3>
FLOAT red;
FLOAT green;
FLOAT blue;
FLOAT alpha;
}
template ColorRGB
{
<d3e16e81-7835-11cf-8f52-0040333594a3>
FLOAT red;
FLOAT green;
FLOAT blue;
}
template Material
{
<3d82ab4d-62da-11cf-ab39-0020af71e433>
ColorRGBA faceColor;
FLOAT power;
ColorRGB specularColor;
ColorRGB emissiveColor;
[...]
}
template TextureFilename
{
<a42790e1-7810-11cf-8f52-0040333594a3>
STRING filename;
}
template Vector
{
<3d82ab5e-62da-11cf-ab39-0020af71e433>
FLOAT x;
FLOAT y;
FLOAT z;
}
template MeshFace
{
<3d82ab5f-62da-11cf-ab39-0020af71e433>
DWORD nFaceVertexIndices;
array DWORD faceVertexIndices[nFaceVertexIndices];
}
template Mesh
{
<3d82ab44-62da-11cf-ab39-0020af71e433>
DWORD nVertices;
array Vector vertices[nVertices];
DWORD nFaces;
array MeshFace faces[nFaces];
[...]
}
template MeshNormals
{
<f6f23f43-7686-11cf-8f52-0040333594a3>
DWORD nNormals;
array Vector normals[nNormals];
DWORD nFaceNormals;
array MeshFace faceNormals[nFaceNormals];
}
template MeshMaterialList
{
<f6f23f42-7686-11cf-8f52-0040333594a3>
DWORD nMaterials;
DWORD nFaceIndexes;
array DWORD faceIndexes[nFaceIndexes];
[Material <3d82ab4d-62da-11cf-ab39-0020af71e433>]
}
template Coords2d
{
<f6f23f44-7686-11cf-8f52-0040333594a3>
FLOAT u;
FLOAT v;
}
template MeshTextureCoords
{
<f6f23f40-7686-11cf-8f52-0040333594a3>
DWORD nTextureCoords;
array Coords2d textureCoords[nTextureCoords];
}
Material PDX01_-_Default
{
1.000000;1.000000;1.000000;1.000000;;
3.200000;
0.000000;0.000000;0.000000;;
0.000000;0.000000;0.000000;;
TextureFilename
{
"einstain.png";
}
}
Mesh Plane01
{
4;
-0.500000;-0.500000;0.000000;,
0.500000;-0.500000;0.000000;,
-0.500000;0.500000;0.000000;,
0.500000;0.500000;0.000000;;
2;
3;2,0,3;,
3;1,3,0;;
MeshNormals
{
1;
0.000000;0.000000;1.000000;;
2;
3;0,0,0;,
3;0,0,0;;
}
MeshMaterialList
{
1;
2;
0,
0;
{
PDX01_-_Default
}
}
MeshTextureCoords
{
4;
-0.000000;1.000000;,
2.000000;1.000000;,
0.000000;-1.000000;,
2.000000;-1.000000;;
}
}
模板
模板中的变化是多了三个纹理坐标的模板：
纹理文件名模板：
template TextureFilename
{
<a42790e1-7810-11cf-8f52-0040333594a3>
STRING filename;
}
UV坐标数据类型模板：
template Coords2d
{
<f6f23f44-7686-11cf-8f52-0040333594a3>
FLOAT u;
FLOAT v;
}
纹理坐标模板：
template MeshTextureCoords
{
<f6f23f40-7686-11cf-8f52-0040333594a3>
DWORD nTextureCoords;
array Coords2d textureCoords[nTextureCoords];
}
数据
数据的变化是：
Material PDX01_-_Default
{
1.000000;1.000000;1.000000;1.000000;;
3.200000;
0.000000;0.000000;0.000000;;
0.000000;0.000000;0.000000;;
TextureFilename
{
"einstain.png"; //纹理文件，使用相对路径
}
}
MeshTextureCoords
{
4; //4个纹理坐标
-0.000000;1.000000;, //纹理坐标值
2.000000;1.000000;,
0.000000;-1.000000;,
2.000000;-1.000000;;
}
在XNA中的截图如下：
模型的朝向

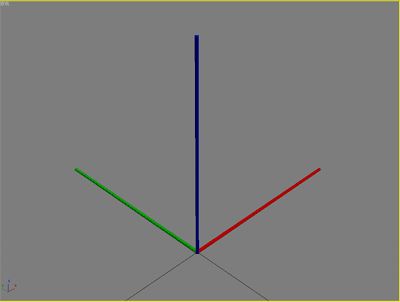

先在3DS中制作一个坐标轴，方向与3DS的相同，即向右为X轴（红色），向左为Y轴（绿色），向上为Z轴（蓝色），是右手坐标系。如下图所示：

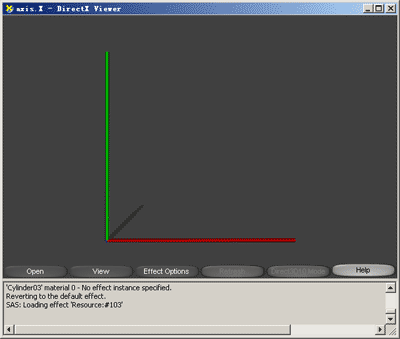

在DirectX Viewer中观察一切正常：

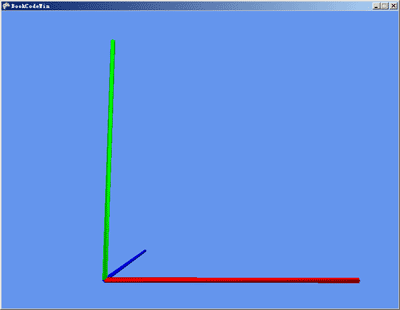

可见导出插件自动把右手坐标系转换成了DirectX的左手坐标系，或者说把模型关于XY平面做了镜像。但这样的话在XNA就会得不到我要的结果，变成了左手坐标系：
解决方案

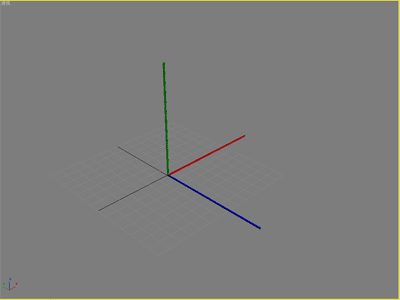

要解决这个问题有两个方法，第一种方法是推荐的美工解决方案：即在3DS中将刚才做好的坐标轴旋转至Y轴（向上），并在输出选项中选择“Left Handed Axis”，就能得到期待的结果。详情请见http://www.cnblogs.com/gogoplayer/archive/2008/08/14/973669.html。

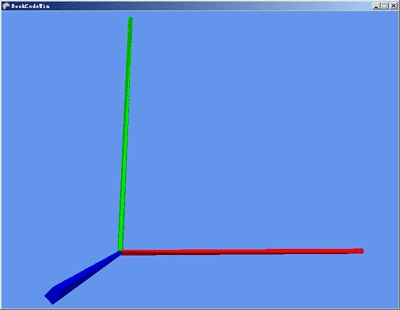

在XNA中出现了预期的效果：
第二个方法是在程序中转换朝向。具体实现可参见http://www.zhouweidi.name/Tech/Article/ExportToD3D/ExportToD3D.htm。
