8.1 颜色，发光，凹凸和反射纹理贴图

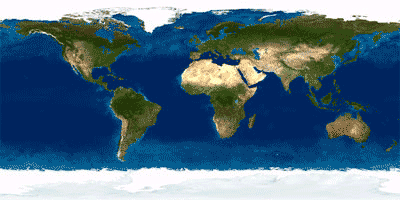

颜色贴图

我们想在一个模型上贴上一张纹理，这个例子中是将一张地球纹理贴在一个球上。你要做的就是将颜色贴图作为模型的漫反射颜色，所以我们获取漫反射值并将它乘以纹理颜色获取最终的颜色。我们需要World * View * Projection矩阵和World矩阵，这里我仍然包含了环境光，但没有用它，只使用了默认值，因为我们要用到漫反射光，所以需要知道光线方向。下面有两个新东西：texture和sampler。其中texture是传递给shader的纹理的参数，这个例子中是ColorMap。Sampler用在pixel shader中获取纹理的像素。

float4x4 wvp : WorldViewProjection;
float4x4 world : World;
float AmbientIntensity = 1;
float4 AmbientColor : AMBIENT = float4(0,0,0,1);
float3 LightDirection : Direction = float3(0,1,1);
texture ColorMap : Diffuse;
sampler ColorMapSampler = sampler_state
{
    texture = <ColorMap>;
};

VS_IN中添加了一个新成员：TexCoord，你的模型应该包含这个信息，否则无法正确加上纹理。TexCoord的数据类型是float2 (Vector2)，每个分量的变化范围是0到1，表示纹理坐标。如果分量的值是0.5,0.5表示处于纹理的中央。这两个量也叫做U和V，类似于X和Y，但在UV映射中称为U和V。输出的VS_OUT结构包含Position，Light和Normal，还增加了一个TexCoord。

struct VS_IN
{
    float4 Position : POSITION;
    float2 TexCoord : TEXCOORD0;
    float3 Normal : NORMAL;
};

struct VS_OUT
{
    float4 Position : POSITION;
    float2 TexCoord : TEXCOORD0;
    float3 Light : TEXCOORD1;
    float3 Normal : TEXCOORD2;
};

struct PS_OUT
{
    float4 Color : COLOR;
};

在vertex shader 中将TexCoord传递到pixel shader。

VS_OUT VS_ColorMap(VS_IN input)
{
    VS_OUT output = (VS_OUT)0;
    output.Position = mul(input.Position,wvp);
    output.Light = LightDirection;
    output.TexCoord = input.TexCoord;
    output.Normal = mul(input.Normal,world);
    return output;
}

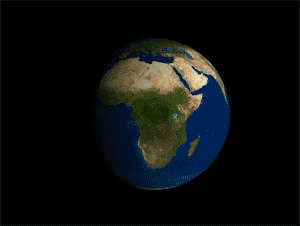

在pixel shader中我们计算了光线方向、漫反射和环境光颜色，但我们从当前像素的采样器中获取当前像素的纹理坐标，并乘以刚才计算的漫反射值调整像素的颜色，接着加上环境光颜色获得像素的最终颜色。

PS_OUT PS_ColorMap(VS_OUT input)
{
    PS_OUT output = (PS_OUT)0;
    float3 LightDir = normalize(input.Light);
    float Diffuse = saturate(dot(LightDir,normalize(input.Normal)));
    float4 texCol = tex2D(ColorMapSampler,input.TexCoord);
    float4 Ambient = AmbientIntensity * AmbientColor;
    texCol *= Diffuse;
    output.Color = Ambient + texCol;
    return output;
}

发光贴图（Glow Map）

我们可以在shader中添加另一个纹理和采样器来使用发光贴图。

texture GlowMap : Diffuse;
sampler GlowMapSampler = sampler_state
{
    texture = <GlowMap>;
};


Shader结构并没有变化，我们只是在pixel shader 中加入了发光贴图的计算。发光贴图将贴图中的像素颜色乘以(1-Diffuse)，pixel shader代码如下：

PS_OUT PS_ColorGlowMap(VS_OUT input)
{
    PS_OUT output = (PS_OUT)0;
    float3 LightDir = normalize(input.Light);
    float Diffuse = saturate(dot(LightDir,normalize(input.Normal)));
    float4 texCol = tex2D(ColorMapSampler,input.TexCoord);
    float4 glowCol = tex2D(GlowMapSampler,input.TexCoord);
    float4 Ambient = AmbientIntensity * AmbientColor;
    float4 glow = glowCol * saturate(1-Diffuse);
    texCol *= Diffuse;
    output.Color = Ambient + texCol + glow;
    return output;
}

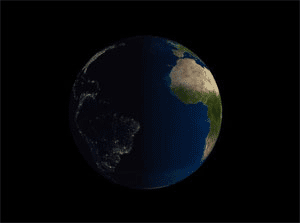

程序截图如下：

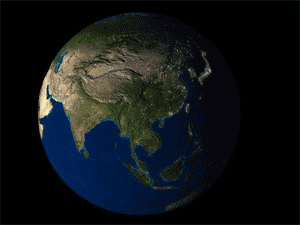

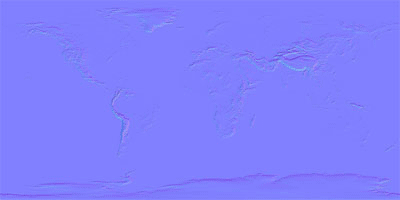

凹凸贴图（Bump Map）

要让凹凸贴图工作正常你必须先对shader和模型做件事。首先要求模型有“切线”数据，切线用来产生正确的“切线空间”，Wolfgang比我解释得清楚得多，建议你去买一本他的书。要让素材管道知道我们想让模型使用切线，只需选择模型，在属性面板中展开Content Processor并将Generate Tangent Frame 这个选项设置为True，默认是false。

现在当模型被编译后（如果Vertex Channel不正确你会得到一个编译错误，仍得不到切线数据）就会获取切线数据。我们为凹凸贴图添加一个纹理：

texture BumpMap ;
sampler BumpMapSampler = sampler_state
{
    Texture = <BumpMap>;
};


结构也要改变：

struct VS_IN
{
    float4 Position : POSITION;
    float2 TexCoord : TEXCOORD0;
    float3 Normal : NORMAL;
    float3 Tangent : TANGENT;
};

struct VS_OUT
{
    float4 Position : POSITION;
    float2 TexCoord : TEXCOORD0;
    float3 Light : TEXCOORD1;
};


我们需要将切线数据添加到VS_IN结构中，这样我们可以使用新生成的切线数据，在VS_OUT中移除Normal，因为我们将在vertex shader中使用世界切线空间转换光线，使用凹凸（法线）贴图获取法线。

vertex shader如下：

VS_OUT VS_ColorGlowBump(VS_IN input)
{
    VS_OUT output = (VS_OUT)0;
    output.Position = mul(input.Position,wvp);
    float3x3 worldToTangentSpace;
    worldToTangentSpace[0] = mul(input.Tangent,world);
    worldToTangentSpace[1] = mul(cross(input.Tangent,input.Normal),world);
    worldToTangentSpace[2] = mul(input.Normal,world);
    output.Light = mul(worldToTangentSpace,LightDirection);
    output.TexCoord = input.TexCoord;
    return output;
}

如你所见，我们用前面相同的方式转换了位置，接着计算切线空间矩阵，并用这个矩阵转换光线方向。

PS_OUT PS_ColorGlowBump(VS_OUT input)
{
     PS_OUT output = (PS_OUT)0;
     float3 Normal = (2 * (tex2D(BumpMapSampler,input.TexCoord))) - 1.0;
     float3 LightDir = normalize(input.Light);
     float Diffuse = saturate(dot(LightDir,Normal));
     float4 texCol = tex2D(ColorMapSampler,input.TexCoord);
     float4 glowCol = tex2D(GlowMapSampler,input.TexCoord);
     float4 Ambient = AmbientIntensity * AmbientColor;
     float4 glow = glowCol * saturate(1-Diffuse);
     texCol *= Diffuse;
     output.Color = Ambient + texCol + glow;
     return output;
}


在pixel shader中我们从凹凸贴图中获得法线，归一化光线方向，然后用前面相同的方式计算漫反射，只不过这次是使用从切线空间产生的数据。

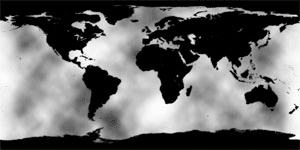

反射贴图（Reflective Map）

这个贴图与颜色和发光贴图一样简单，我们通过一个反射贴图实现一个镜面高光，再次添加一个纹理和采样器管理反射贴图：

texture ReflectionMap : Diffuse;
sampler ReflectionMapSampler = sampler_state
{
    texture = <ReflectionMap>;
};


VS_IN结构保持不变而VS_OUT需要为镜面反射做出改变：

struct VS_OUT
{
    float4 Position : POSITION;
    float2 TexCoord : TEXCOORD0;
    float3 Light : TEXCOORD1;
    float3 CamView : TEXCOORD2;
    float4 posS : TEXCOORD3;
    float3 Normal : TEXCOORD4;
};


接着在vertex shader 中添加镜面反光代码

PS_OUT PS_Ambient(VS_OUT input)
{
    PS_OUT output = (PS_OUT)0;
    float3 Normal = (2 * (tex2D(BumpMapSampler,input.TexCoord))) - 1.0;
    float3 LightDir = normalize(input.Light);
    float Diffuse = saturate(dot(LightDir,Normal));
    float4 texCol = tex2D(ColorMapSampler,input.TexCoord);
    float4 glowCol = tex2D(GlowMapSampler,input.TexCoord);
    float4 Ambient = AmbientIntensity * AmbientColor;
    float4 glow = glowCol * saturate(1-Diffuse);
    texCol *= Diffuse;
    float3 Half = normalize(normalize(LightDirection) + normalize(input.CamView));
    float specular = pow(saturate(dot(normalize(input.Normal),Half)),25);
    float4 specCol = 2 * tex2D(ReflectionMapSampler,input.TexCoord) * (specular * Diffuse);
    output.Color = Ambient + texCol + glow + specCol;
    return output;
}

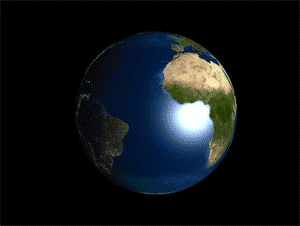

截图如下：

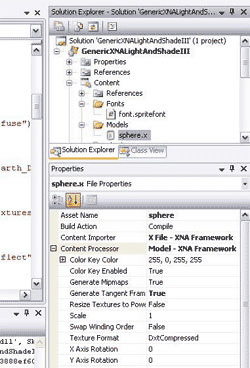

另外，如果你看一下图片的话会发现我在属性面板的Content Processor中将Resize To Power of Two设置成了True，这样做对图像处理更友好。

发布时间：2009/5/8 下午4:31:35  阅读次数：15061
