第 12 章 回顾与复习
回
顾
与
复
习
基本概念和基本规律
⦁ 电阻：表示导体对电流阻碍作用的物理量。
⦁ 滑动变阻器：利用导体电阻随长度变化的特点制成的阻值可变的电阻器。
⦁ 欧姆定律：通过导体的电流 I 与导体两端的电压 U 成正比，与导体的电阻 R 成反比。
⦁ 串联电路的电阻关系：串联电路的等效电阻等于各串联电阻之和。
⦁ 并联电路的电阻关系：并联电路等效电阻的倒数，等于各并联电阻的倒数之和。
知识结构图
第
12
章
·
欧
姆
定
律
1．某同学查阅了表 12–1–1 后认为 1 m 长的铜导线一定比 1 m 长的镍铬导线电阻小。你认为该同学的说法正确吗？简述理由。
2．在图 1 所示的电路中，有一根导线尚未连接，试用笔画线代替导线补上。要求：闭合开关 S，电路正常工作；向左移动滑动变阻器的滑片 P，电流表的示数变小。

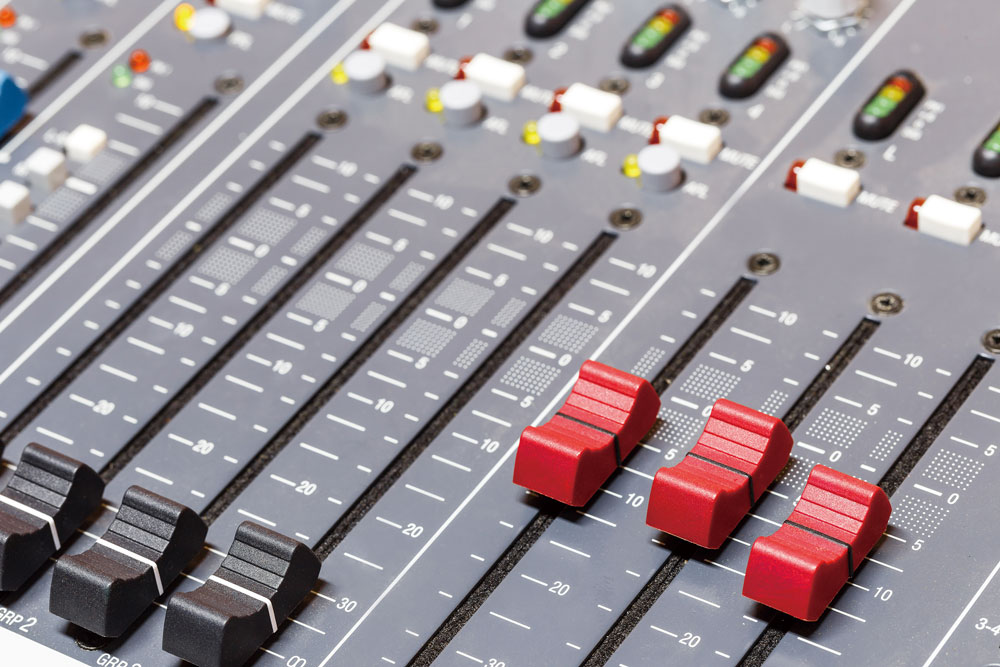

3．如图 2（a）所示，在调音台上有一些上下滑动的推拉杆，它其实是一种拉杆式变阻器，其结构如图 2（b）所示。若将拉杆式变阻器的 A、C 两接线柱接入电路，当滑片向下移动时，拉杆式变阻器的电阻如何变化？
回
顾
与
复
习

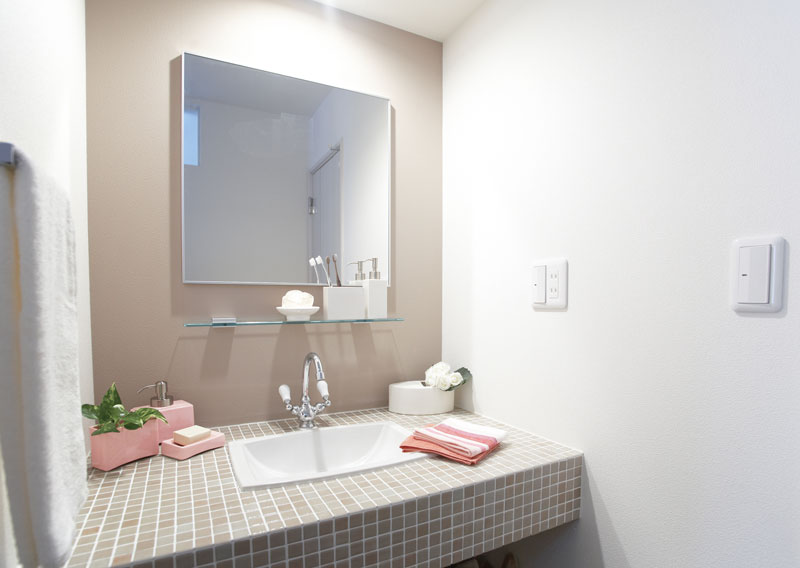

4．如图 3 所示，浴室防雾镜的背面安装有电热膜，通电后，镜面受热，附着在镜面上的水雾就会蒸发消失。电热膜正常工作时，电压为 220 V，通过它的电流为 0.2 A，求此时电热膜的电阻。
5．某同学做“探究电流与电压、电阻的关系”的实验，电路如图 4 所示。他用 A、B 两个阻值不同的导体进行实验，实验中多次改变导体两端电压的大小，并将测量的数据记录在表 1 和表 2 中。
| 实验序号 | 电压U/V | 电流I/A |
|---|---|---|
| 1 | 0.9 | 0.06 |
| 2 | 1.2 | 0.08 |
| 3 | 1.5 | 0.10 |
| 4 | 1.8 | 0.12 |
| 5 | 2.4 | 0.16 |
| 实验序号 | 电压U/V | 电流I/A |
|---|---|---|
| 1 | 1.2 | 0.04 |
| 2 | 1.5 | 0.05 |
| 3 | 1.8 | 0.06 |
| 4 | 2.4 | 0.40 |
| 5 | 2.5 | 0.08 |
第
12
章
·
欧
姆
定
律
（1）根据两表中的数据，在图5的方格纸上画出各组数据对应的点，是否有数据与其他数据存在明显差异？若有，简述可能的原因。
（2）该同学准备继续研究电流与电阻的关系。实验室除了现有器材之外，还有阻值不同的导体若干，他应该如何操作？
6．甲、乙两组实验器材如图 6 所示，若要完成“探究电流与电压、电阻的关系”的实验，应选择哪一组器材？简述理由。
回
顾
与
复
习
7．某同学因为维修用电器，需要一个阻值为 30 Ω 的电阻，但他只找到了 40 Ω、50 Ω、120 Ω 的电阻各一个。简述如何解决这一问题。
8．如图 7 所示，在“探究电流与电压、电阻的关系”实验中，电阻 R 的阻值为 10 Ω，滑动变阻器滑片 P 位于中点附近。若用一阻值为 20 Ω 的电阻替换 R 后，要保持电阻两端电压不变，需将滑动变阻器的滑片 P 向何处移动？简述理由。
