第 12 章 第 4 节 电阻的串联和并联

12

·


4


电阻的串联和并联

实际电路中往往有多个电阻,如图 12–4–1 所示,这些电阻在电路板上通过铜箔进行连接,它们有的串联,有的并联,形成错综复杂的电路。我们可以利用串联电路或并联电路中电流、电压的特点进行电路分析,也可以利用电阻串联或并联时对电流的阻碍作用先将电路简化后再进行分析。那么,应该如何简化电路呢?

两个电阻串联的效果如何?

我们知道,电阻是表示导体对电流阻碍作用的物理量。如果两个电阻串联接入电路中,能否用一个电阻替换这两个电阻,且替换前后电路中导体对电流的阻碍作用相同,即电阻替换前后通过该电路的电流保持不变?

4

·




如图 12–4–2 所示,将 5 Ω 的电阻 R1 和 15 Ω 的电阻 R2 串联,闭合开关,记录电流表的示数。

分别将不同阻值的电阻 R 接入原电路,替换串联连接的电阻 R1 和 R2。闭合开关,分别记录每次替换后电流表的示数,直至替换前后电流表的示数相等,记录此时电阻 R 的阻值。

图 12–4–2 实验电路图

在上述实验中,当用 20 Ω 的电阻替换串联连接的 5 Ω 和 15 Ω 两个电阻时,替换前后电流表的示数相同。这说明 5 Ω 和 15 Ω 的两个电阻串联接入电路可以被一个 20 Ω 的电阻等效替代。

用一个电阻R替换串联连接的两个电阻 R1 和 R2,若替换前后通过电路中的电流相同,则电阻 R 叫做电阻 R1R2 串联的等效电阻。

根据欧姆定律和串联电路中电流、电压的特点,可以推导出串联电路的等效电阻与各串联电阻的关系。

在图 12–4–2 中,设电阻 R1 两端的电压为 U1,电阻 R2 两端的电压为 U2,通过电阻 R1R2 的电流分别为 I1 和 I2

根据串联电路中电压的特点:U = U1 + U2

可得                    IR = I1R1 + I2R2



12

·



再根据串联电路中的电流特点:I = I1 = I2

所以                    R = R1 + R2

这一结论可推广至多个电阻的串联,即



串联电路的等效电阻等于各串联电阻之和。



根据欧姆定律可得:I1 = \(\dfrac{{{U_1}}}{{{R_1}}}\)、I2 = \(\dfrac{{{U_2}}}{{{R_2}}}\)

又因为                I1 = I2

所以                   \(\dfrac{{{U_1}}}{{{R_1}}}\) = \(\dfrac{{{U_2}}}{{{R_2}}}\)

即                       \(\dfrac{{{U_1}}}{{{U_2}}}\) = \(\dfrac{{{R_1}}}{{{R_2}}}\)

当电阻 R1 和 R2 串联时,R1 和 R2 两端的电压与其电阻大小成正比。

串联电路具有分压作用。如图 12–4–3 所示,在两个电阻串联的电路中,阻值越大的电阻分配到的电压就越大,反之亦然。

图 12–4–3  串联电路的分压作用

示例 1 · 某用电器正常工作的电压为 3 V,通过它的电流为 0.2 A。将此用电器接入电压为 5 V 的电源,要使该用电器正常工作,需要串联一个多大的电阻?

:设需要串联的电阻 R 两端的电压为 U2,已知电源电压 U = 5 V,用电器两端电压 U1 = 3 V,

4

·



U2 = UU1 = 5 V − 3 V = 2 V

由欧姆定律可得

\[R = \frac{{{U_2}}}{I} = \frac{{2\;{\rm{V}}}}{{0.2\;{\rm{A}}}} = 10\;\Omega \]

即需要串联一个 10 Ω 的电阻。

并联电路的等效电阻与各电阻之间有何关系?

在并联电路中,也可以用一个电阻R等效替换并联的两个电阻 R1 和 R2,电阻 R 就叫做两个并联电阻的等效电阻。那么,R 与 R1R2 之间又存在怎样的关系呢?



根据欧姆定律和并联电路中电流、电压的特点,推导图 12–4–4 中 R 与 R1R2 之间的关系。

图 12–4–4  两电阻并联的等效电路图

根据欧姆定律和并联电路中电流、电压的特点,可以推导出 R 与 R1R2 的关系是:

12

·



\[\frac{1}{R} = \frac{1}{{{R_1}}} + \frac{1}{{{R_2}}}\]

通过理论推导得出的结论,能否在实验中得到验证呢?



①现有阻值分别为 10 Ω 和 15 Ω 的电阻 R1R2,计算其并联时的等效电阻 R

②将电阻 R1R2 按图 12–4–4(a)连接,闭合开关,记录电流表的示数。

③用电阻 R 替换电阻 R1R2 接入原电路中,如图 12–4–4(b)所示。闭合开关,观察替换前后电流表的示数是否相同。

上述理论推导和实验都得到了相同的结论。这一结论同样可推广至多个电阻的并联,即



并联电路等效电阻的倒数,等于各并联电阻的倒数之和。



在图 12–4–4(a)中,设电阻 R1 两端的电压为 U1,电阻 R2 两端的电压为 U2,通过电阻 R1R2 的电流分别为 I1 和 I2

根据欧姆定律可得:U1 = I1R1U2 = I2R2

又因为                U1 = U2

所以                    I1R1 = I2R2

即                        \(\dfrac{{{I_1}}}{{{I_2}}}\) = \(\dfrac{{{R_2}}}{{{R_1}}}\)



当电阻 R1 和 R2 并联时,因为各支路两端的电压相等,通过 R1 和 R2 的电流与电阻大小成反比。

4

·

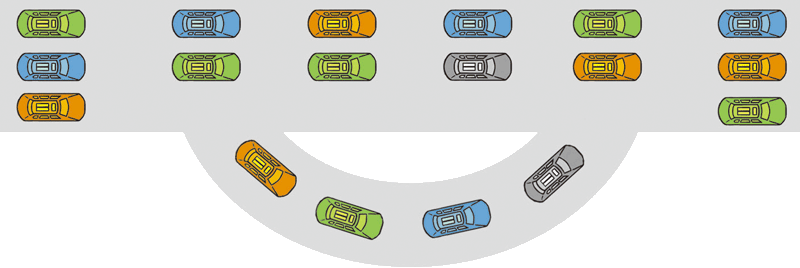

并联电路具有分流作用。并联电路的分流作用可类比道路中两条宽窄不同的支路,如图 12–4–5 所示,宽的支路(阻值小的电阻),分到的车多(分到的电流大);窄的支路(阻值大的电阻),分到的车少(分到的电流小)。

图 12–4–5  车辆的分流示意图

示例 2 · 某电路中的总电流为 1 A 保持不变。现有一阻值为 10 Ω 的用电器,正常工作电流为 0.6 A,如何设计电路才能使该用电器正常工作?

:已知电路的总电流 I = 1 A,通过用电器 R1 的电流 I1 = 0.6 A,所以应并联一个电阻 R2

根据并联电路中电流的特点可得

I2 = II1 = 1 A − 0.6 A = 0.4 A

由欧姆定律和并联电路中电压的特点可得

U2 = U1 = I1R1 = 0.6 A×10 Ω = 6 V

R2 = \(\dfrac{{{U_2}}}{{{I_2}}}\) = \(\dfrac{{6\;{\rm{V}}}}{{0.4\;{\rm{A}}}}\) = 15 Ω

即需要与该用电器并联一个 15 Ω 的电阻。



生产生活中的实际电路往往比较复杂,我们也可以用等效替代的方法对复杂电路进行简化处理。

12

·




1.学校照明电路中的电灯是_______的,每多点亮一盏电灯,照明电路的等效电阻将_______。

图 12–4–6

2.长度相同的铜导线甲和乙,甲的横截面积小于乙的横截面积,则甲导线的电阻______乙导线的电阻。如图 12–4–6 所示,将它们串联在电路中,通过甲导线的电流______通过乙导线的电流,甲导线两端的电压______乙导线两端的电压。

3.某同学因维修用电器,需要一个阻值为 30 Ω 的电阻,但他只找到了三个 10 Ω 的电阻,20 Ω、50 Ω 的电阻各一个。请你给该同学提出解决问题的建议。

4.我国特高压输电技术全世界领先,具有输送容量大、输送距离远、线路损耗低等特点。图 12–4–7 所示的输电线路虽然复杂,但是我们可以把其中民用电的部分电路简化成如图 12–4–8 所示的电路图。

图 12–4–7
图 12–4–8

在图 12–4–8 中,总电压为 U,电线的电阻为 r,用电器的电阻为 R。求加在电线上的电压占总电压的比例 \(\dfrac{{{U_1}}}{U}\)(用字母 r 和 R 表示),并据此说明电线用铜、铝等材料制成的好处。
