第 8 章 第 2 节 滑轮

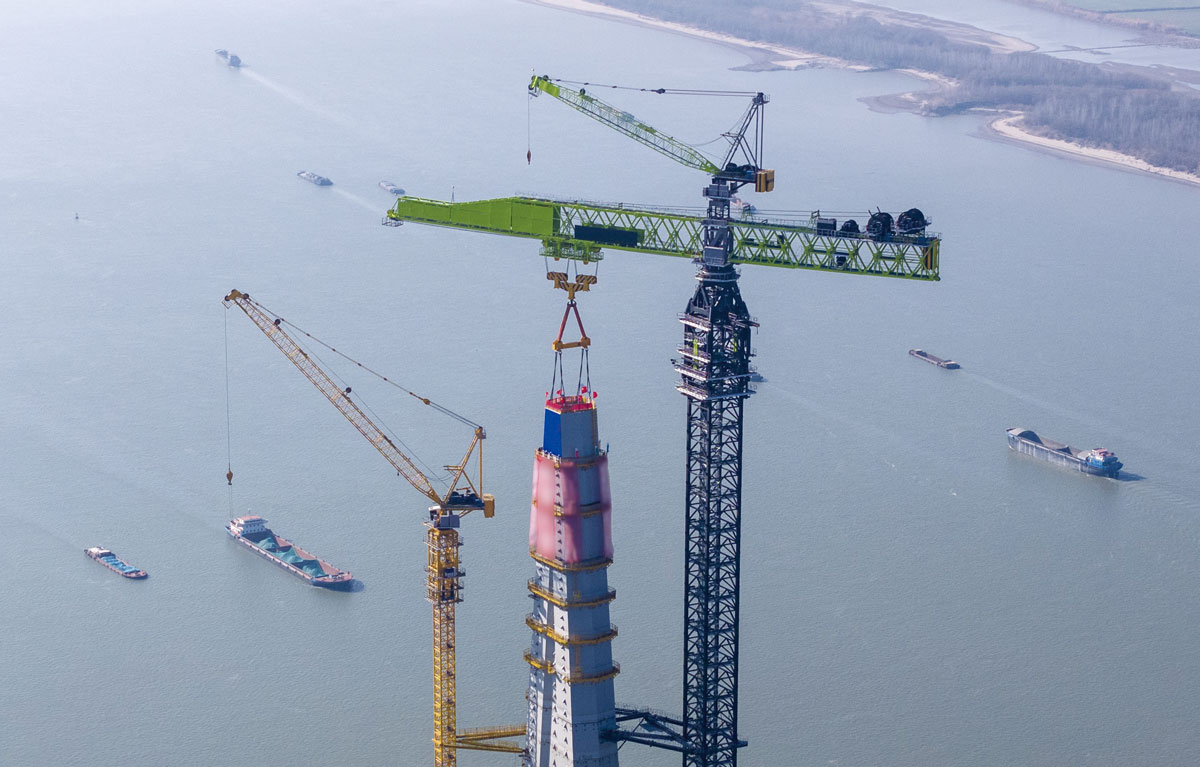

滑轮是一种常用的简单机械，它在日常生活中的应用很广泛。在战国时期的《墨经》和汉代的砖刻上，就已有了我国古代人民使用滑轮的记载。如今，建筑工地和码头的起重机上安装了许多滑轮（图 8–2–1），能方便地将数吨的重物吊起。这些滑轮究竟起到了什么作用？

什么是滑轮？

滑轮（pulley）是周边有槽，能绕着中心轴转动的轮子。将绳嵌在槽内，拉动绳子，滑轮便可绕轴转动。

使用时，轴固定，不随物体一起移动的滑轮叫做定滑轮（图 8–2–2）；轴随物体一起移动的滑轮叫做动滑轮（图 8–2–3）。

滑轮在使用时为什么有这样的特点？

如图 8–2–5（a）所示，定滑轮可以看作为一个等臂杠杆，滑轮的轴就是杠杆的支点 O，杠杆的动力臂和阻力臂都等于滑轮的半径。如图 8–2–5（b）所示，即使改变施力方向，动力臂和阻力臂仍然等于滑轮的半径。

如图 8–2–6 所示，动滑轮可以看作为一个省力杠杆，O 为杠杆的支点，滑轮的轴为阻力的作用点，被提升的物体对滑轮轴的作用力是阻力，绳子提拉端对滑轮的作用力是动力。若两侧绳子都沿竖直方向，则阻力臂等于滑轮的半径，动力臂等于滑轮的直径。
