二、游标卡尺的使用

在这个实验里我们要了解游标卡尺的构造原理，并练习使用它来测量长度。游标卡尺是比较精密的测量长度的仪器，用它测量长度可以准确到 0.1 毫米、0.05 毫米或 0.02 毫米，下面先介绍可以准确到 0.1 毫米的游标卡尺。

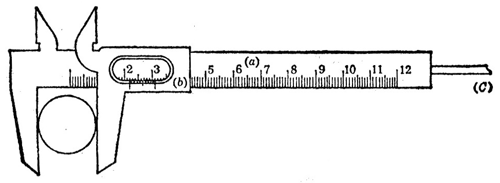

游标卡尺的构造如图 10–1 所示，它的主要部分是一条主尺 A 和一条可以沿着主尺滑动的游标尺 B。左测脚固定在主尺 A 上并与主尺垂直；右测脚与左测脚平行，固定在游标尺 B 上，可以随同游标尺一起沿主尺滑动。利用上面的一对测脚可量槽的宽度和管的内径，利用下面的一对测脚可量零件的厚度和管的外径，利用固定在游标尺上的窄片可量槽和筒的深度，一般游标卡尺最多可以测量十几个厘米的长度。

主尺的最小分度是 1 毫米，游标尺上有 10 个小的等分刻度，它们的总长等于 9 毫米。因此游标尺的每一分度比主尺的最小分度相差 0.1 毫米，所以当左、右测脚合在一起，游标的零刻线与主尺的零刻线重合时，除了游标的第十条刻线也与主尺的 9 毫米的刻线重合外，其余刻线都不重合。游标的第一条刻线在主尺的 1 毫米刻线左边 0.1 毫米处，游标的第二条刻线在主尺的 2 毫米刻线左边 0.2 毫米处，等等（图 10–2）。

在两测脚间放一张厚 0.1 毫米的纸片，游标尺就向右移动 0.1 毫米，这时它的第一条刻线与主尺的 1 毫米刻线重合，共余刻线都与主尺上的刻线不重合。同样，在两测脚间放一张 0.5 毫米的薄片，游标的第五条刻线将与主尺的 5 毫米刻线重合，其余刻线都与主尺上的刻线不重合。所以，被测薄片的厚度不超过 1 毫米时，游标的第几条刻线与主尺的某一刻线重合，就表示薄片的厚度是零点几毫米。

在测量大于 1 毫米的长度时，整的毫米数由主尺上读出，十分之几毫米从游标上读出。例如，图 10–3 所示的被测的长度就是 2.37 厘米。

这样，我们读出的十分之几毫米是直接测出的，而不是估计的了，因此，用这种游标卡尺测长度可以准确到 0.1 毫米。

常用的游标卡尺还有别的测度方法，但使用原理跟上面讲的完全相同。有的游标尺上有 20 个小的等分刻度，它的每一分度比主尺的最小分度 1 毫米相差 0.05 毫米，使用时，整的毫米数由主尺上读出，再看游标的第几条刻线与主尺某一刻线重合，毫米以下的长度就是二十分之几毫米。用这种游标卡尺测长度可以准确到 0.05 毫米。还有一种游标尺上有 50 个小的等分刻度，它的每一分度比主尺的最小分度 1 毫米相差 0.02 毫米，你能说明这种游标卡尺的使用方法吗？用它测长度可以准确到多少？

现在我们用游标卡尺来测量金属管的长度、内径和外径，然后算出它的体积。

测长度时量四次（每次测量后让金属管绕轴转过 45° 再测量下一次），求出它们的平均值。测内径和外径时，先在管的一端量出两个互相垂直的内外径，再在管的另一端量出两个互相垂直的内外径，然后分别求出内径和外径的平均值，最后算出金属管的体积。
