附录 A 课外实验活动
一、自制指南针

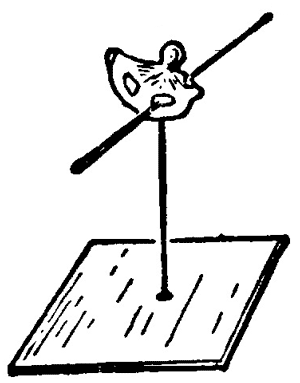

如图 10–10 所示，用硬纸板、大头针、按扣、缝衣针自制一个指南针。
用磁铁的一端在缝衣针上朝一个方向擦几下，缝衣针就有了磁性。为了使缝衣针能顺利地穿过按扣（取按扣中较薄的一扇）的两个小孔，可用钳子把按扣的边缘向下夹一下，当自制的指南针静下来后，记住针的哪一端指北。
二、验证环形电流的磁场

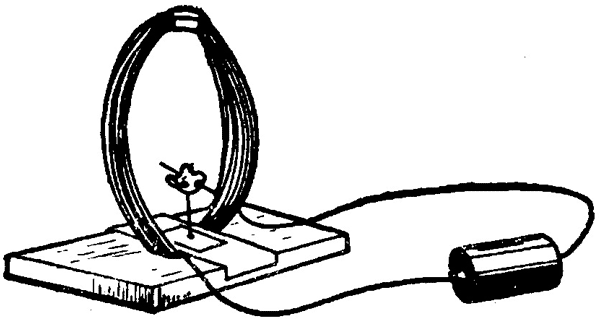

这个实验是用自制的指南针来验证环形电流的磁场方向（图 10–11），在一个瓶子（或硬纸筒）上用漆包线绕一个 10 至 15 匝的线圈，把绕好的线圈从瓶子上取下来，再用胶布把线圆竖直固定在一块木板上，将你自制的指南针放在图 10–11 所示的位置，转动木板使磁针处在线圈平面内，用学过的环形电流磁场的知识判断一下，如果线圈的两端接上电池，指南针将怎样偏转，然后再给线圈通电，看一看实验结果跟你的判断是否一致。
三、验证通电螺线管的南北极
把漆包线绕在一支铅笔上，然后抽出铅笔，做成一个螺线管。用学过的通电螺线管磁场的知识判断一下，如果给螺线管通电，通电螺线管哪端是南极，哪端是北极。然后把自制的指南针放在螺线管的两端，给螺线管通电，看看实验结果跟你的判断是否一致。
四、观察磁化现象
取一个条形磁铁和一个大铁钉，把铁钉插入铁屑，并把条形磁铁的一个磁极靠近钉子头，然后同时提起磁铁和铁钉，你将看到一些铁屑粘到钉子上。将磁铁移去，铁钉上的大部分铁屑将掉下来，但仍有一部分铁屑粘在钉子上。再用磁铁的另一个磁极靠近钉子头，剩在钉子上的铁屑就会掉下来。
解释上述现象。
五、判断指南针的偏转方向

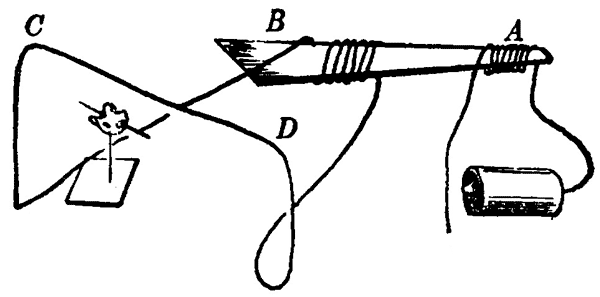

在一个铅笔刀或一个大些的铁钉上，用漆包线绕上两个线圈 A 和 B，将线圈 B 的两端接在一起，并把 CD 段漆包线放在静止的自制指南针的上方（图 10–12）。试判断当用干电池给线圈 A 通电的一瞬间，指南针偏转的方向。做这个实验，看一看你判断的指南针偏转方向与实验是否一致。
六、自制测电笔

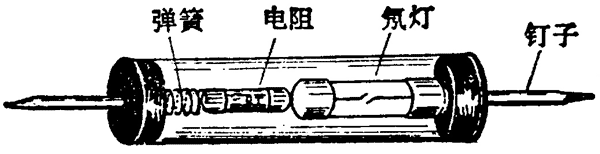

准备一个小氖灯，一个小弹簧，再找一个装中药片的小玻璃瓶，两个瓶盖，两个铁钉，一个 0.25 瓦、2 ~ 5 兆欧的电阻。在稍粗糙的水泥砖上把玻璃瓶底磨掉，做成一个玻璃圆筒，让铁钉穿过瓶盖，盖上瓶盖后使钉帽在瓶里，把电阻的两根引线齐根去掉，并把电阻两端的绝缘漆去掉。照图 10–13 那样把上述器材安装起来，就做成了一个测电笔。
用这个自制的测电笔可以辨别照明电路的火线和地线。用拇指和食指拿住玻璃瓶，前面的钉子接触待辨别的导线，后面的钉子接触手。当前面的钉子接触的是火线时，小氖灯发光；接触的是地线时，小氖灯不发光。这样就可以辨别出火线和地线。
要注意：手的任何部位都不要接触前面的钉子，因为它接触可能是火线，会使人触电。
七、测定水的折射率

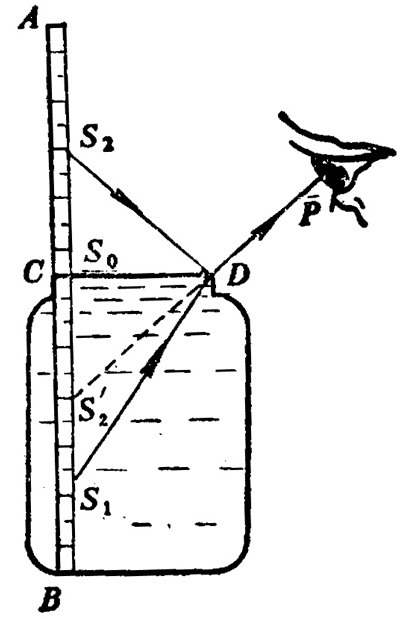

找一个广口瓶，在瓶内盛满水，照图 10–14 那样把直尺 AB 紧挨着瓶口的 C 点竖直插入瓶内，从尺的对面一点 P 观察水面，可以同时看到直尺在水中的部分和露出水面的部分在水中的像。读出你看到的直尺水下部分最低点的刻度 S1，以及跟这个刻度相重合的、水上部分刻度 S2 的像 S2ʹ。记下 CS1 和 CS2 的长度，量出广口瓶瓶口的内径 d，就能算出水的折射率。你用这种方法求出的水的折射率为多少？
如果你能同时读出直尺在水下的两个刻度 S1 和 S3，以及跟它们相重合的、两个水上刻度 S2 和 S4 在水中的像 S2ʹ 和 S4ʹ，就可以不必测量瓶口的内径，直接用从直尺上读出的两组数据求出水的折射率来。比较这两种方法测量的结果，看哪种方法测得的折射率更准确？
用后一种方法进行测量，瓶中的水不一定非盛满不可，竖直插入水中的直尺也不一定要紧挨瓶口，做起来更简便。
八、测定凹透镜的焦距
凹透镜所成的虚像不能在像屏上显示出来，因此它的焦距不可能象凸透镜那样直接利用焦点或成像方法来测量，下面介绍一种测量凹透镜焦距的简便方法。

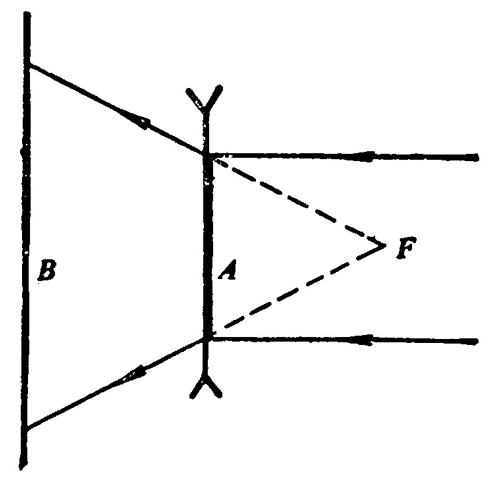

在凹透镜的中心贴一个半径为R的黑色圆纸片 A，另取一张白纸 B，在 B 上画一个半径为 2R 的圆。把白纸和凹透镜平行地放在太阳光下（图 10–15），让透镜对着太阳，调节透镜和白纸间的距离，使黑色圆纸片的影恰好跟白纸上的圆圈重合。这时透镜和白纸间的距离就等于凹透镜的焦距。想想看，为什么？做这个实验，并将测得的焦距跟已知的焦距相比较，看相差多少。
