九、组成显微镜模型
在这个实验里，我们用两个焦距为 f1 和 f2 的凸透镜在光具座上组成显微镜模型。

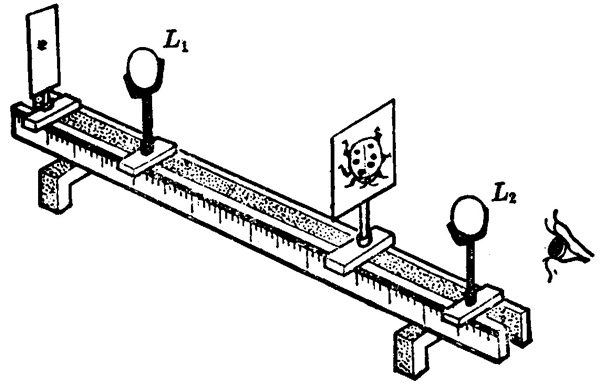

实验装置如图 10–8 所示。把一块玻璃竖立在光具座的一端，玻璃上粘一个小物体（例如一个小昆虫等）。用焦距 f1 较短的凸透镜 L1 做物镜，焦距 f2 较长的凸透镜 L2 做目镜，把它们安装在光具座上，在 L1 和 L2 之间放一个光屏，调整 L1、L2 的高度，使它们共轴。同时调整玻璃和光屏的高度，使玻璃上的小物体和光屏的中心在 L1 和 L2 的主轴上。
用手电筒（或其他光源）照亮玻璃上的小物体，移动物镜 L1，使它到物体的距离 2f1 > u1 > f1，同时移动光屏，直到在光屏上出现小物体清晰的倒立放大的实像。移动目镜 L2，同时通过 L2 观察光屏上的像，待看到清晰的放大虚像时，移去光屏，再通过 L2 观察，这时看到的放大虚像跟有光屏时是一样的。这表明这个虚像确实是以 L1 所成的实像为物而产生的。
