四、用示波器观察交流电的整流和滤波
这个实验通过示波器观察波形来了解整流滤波电路的作用。

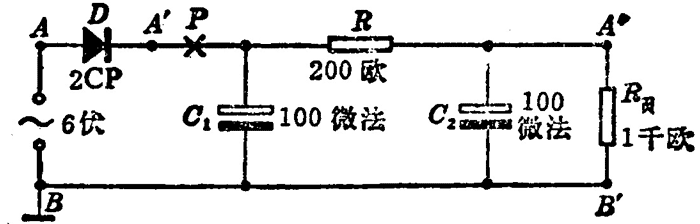

图 10–4 是一个带 π 型滤波器的半波整流路。交流电源的电压，滤波电容器 C1、C2 的电容，电阻R的阻值，都是根据负载 R负 的要求选定的。C1、C2 越大，滤波效果越好。R 大些，滤波效果好些，但电压损失也大些，图中的数据可作参考。这个电路可提供 5 ~ 6 伏特的直流电。
在一张适当大小的白纸上，画出图中所示的电路，并标出各个元件的规格。把这张电路图平铺在一块铁板上，选取你需要的实验元件（图 10–5 所示的是专为实验用的几种元件）。将各个元件放在电路图标出的位置上（应注意二极管和电解电容器的正负极不要接错），用导线将各元件按照电路图连接起来，为了观察整流前后的波形，P 点先不要接通。

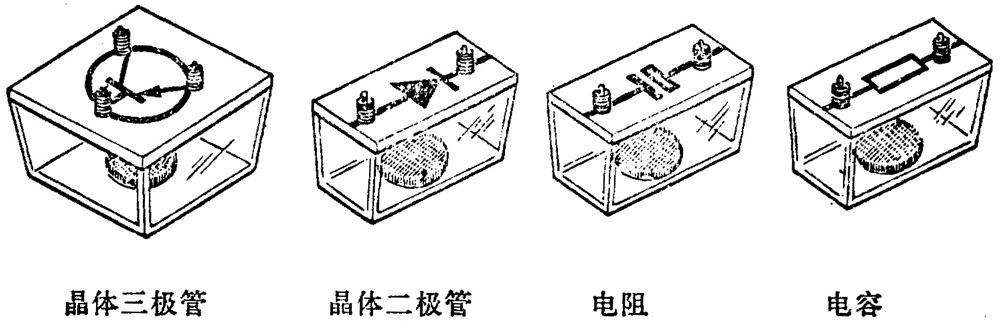

元件装在透明塑料盒内，盖上画着元件的符号，并有弹簧式的接线头，盒底有块磁铁，使元件能平稳地安放在实验用的铁板上。
电路检查无误后，即可接上 6 伏的交流电源，用示波器观察波形。先把负载 R负 改接在 A 点和“地”（即 BB′ 导线）之间，把 A 点接示波器的 Y 输入，BB′ 导线接示波器的“地”，观察整流前的交流电压波形，再把负载 R负 改接在 A 点和“地”之间，把A′点接示波器的 Y 输入，BB′ 导线仍然接示波器的“地”，观察整流后的电压波形，然后接通 P 点，把负载 R负 接在图 10–4 所示的位置，把 A 点接示波器的 Y 输入，BB′ 导线仍然接示波器的“地”，观察滤波后的电压波形，在观察波形时，在坐标纸上把三种波形记录下来，以便比较。有兴趣的同学还可以改变电容器 C1、C2 和电阻R的数值，观察 Aʺ 点对“地”的电压波形的变化，研究它们对滤波效果的影响。
