二、研究电磁感应现象

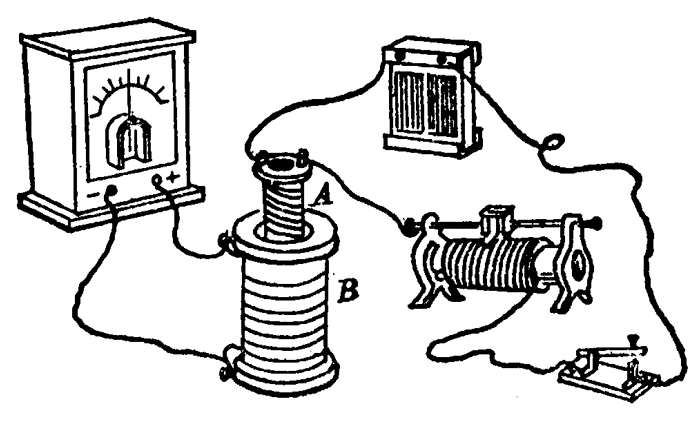

关于感生电流产生的条件，我们已经随同老师一起做过实验，现在用图 2–3 所示的装置来研究怎样判断感生电流的方向，为了加强实验效果，这里用的螺线管 A 带有铁心。

首先查明电流表指针的偏转方向和螺线管中电流方向的关系，然后把蓄电池（或其他低压电源）、开关和螺线管 A 串联成一个电路，把电流表和螺线管 B 串联成另一个电路。

接通电源，给螺线管 A 通电，然后把它插入螺线管 B 中，停留一会儿再取出来。同时注意，当螺线管 A 在插入或取出时，跟螺线管 B 相连的电流表的偏转方向，并记下 B 中感生电流的方向。

改变螺线管 A 中的电流方向，重做上面的实验，观察跟螺线管 B 相连的电流表的偏转方向，并记下 B 中感生电流的方向。

把螺线管 A 放在螺线管 B 中不动，观察在给螺线管 A 通电和断电的瞬间，跟螺线管 B 相连的电流表的偏转方向，并记下 B 中感生电流的方向，改变螺线管 A 的通电方向，再观察在通电和断电的瞬间，跟螺线管 B 相连的电流表的偏转方向，并记下 B 中感生电流的方向。分析你的实验并回答下列问题：

（1）螺线管 B 内部的磁场增强时，B 中感生电流的磁场方向怎样？螺线管 B 内部的磁场减弱时，B 中感生电流的磁场方向怎样？

（2）归纳出判断感生电流方向的规律。
