一、观察磁铁对电流的作用

这个实验我们先用左手定则来判断磁场对电流的作用力的方向，然后再用实验验证。

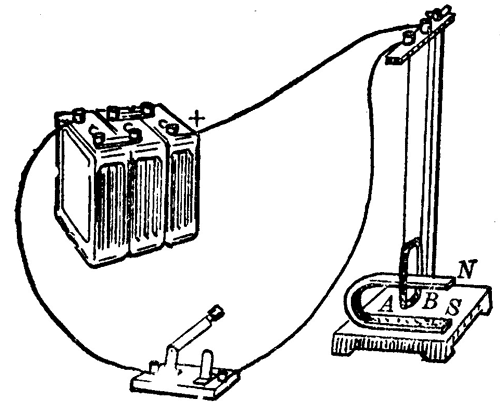

如图 10–1 所示，将矩形线圈悬挂在支架上，线圈的 AB 边悬在蹄形磁铁的两极间。按照图 10–1 把电路连接好。

根据电键闭合后 AB 边中的电流方向和 AB 边所在处的磁场方向，用左手定则判断出磁场对 AB 边的作用力的方向，合上电键 K，观察 AB 边向哪个方向运动，与你判断的是否一致，注意：只要看出了 AB 边的运动方向就要立即断开电键，以免电池或线圈烧坏，下面的实验也要这样。

把与电池正、负极连接的两条导线交换一下，改变 AB 边中的电流方向，用左手定则判断出磁场对 AB 边的作用力的方向，合上电键 K，观察 AB 边向哪个方向运动，与你判断的是否一致。AB 边的受力方向与上一次比较改变没有？

把磁铁的 N、S 极调换一下，改变磁场的方向，先用左手定则判断出磁场对 AB 边的作用力的方向，然后再做实验，看一看与你判断的是否一致，AB 边的受力方向与上一次比较改变了没有？

同学们自己设计一个表格，在每次实验前，先将 AB 边中的电流方向以及磁铁的磁场方向填入表中，再根据实验时 AB 边的运动方向，把磁铁对电流的作用力的方向填入表中。
