Office 绘制图形的一些总结

试卷中通常包含大量的图片，使用 Office “插入→形状”绘制的是矢量图形，具有体积小、无限缩放不模糊的优点，本文将平时的一些绘图经验总结一下。

虽然试卷都是在 Word 中编辑的，但是推荐在 Powerpoint 中绘制图形，因为相比于 Word，PPT 有自动对齐和布尔运算的功能，绘制图形更加简单。我通常都是在 PPT 中画好图，然后粘贴到 Word 中，不过在 PPT 中的文本框粘贴到 Word 中会有少许差异，所以建议在 PPT 中只绘图，在 Word 中插入文本框；反之，Word 中的文本框粘贴到 PPT 也会有少许差异，需要重新设置一下文本框的边距，而且在 Word 中将图形另存为 svg 格式时文本框会发生偏移，所以我都是在 PPT 中另存为 svg 文件的，这样文本框位置才是正确的。

一、曲线和编辑顶点

绘制复杂图形的大杀器之一！理论上可以绘制任何想要的图形，你可以去 B 站上的松迪科研绘图见识一下它的威力，背后的原理是贝塞尔曲线。……

……

如果图形太复杂，我通常都是在 Adobe Illustrator （下文简称 ai）中绘制的。

二、布尔运算

绘制复杂图形的大杀器之二！知乎上的这篇文章可供参考。……

……

三、渐变

通常对球体使用射线渐变，对矩形使用线性渐变，用于增加立体感。

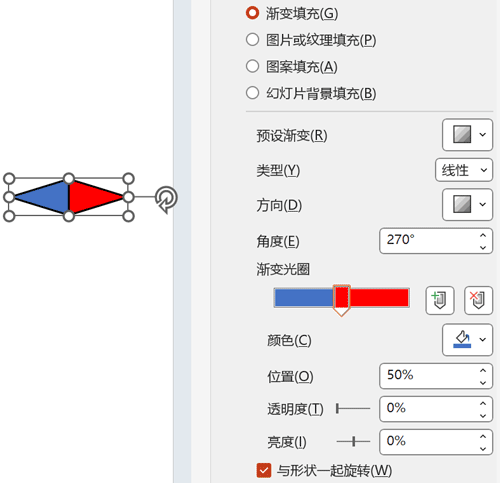

1．绘制小磁针

常规思路是插入两个三角形，分别填充红色与蓝色，然后将它们组合。更好的办法是：“有分界线的菱形”这个形状是系统自带的，在“流程图”中，而颜色可以使用“线性渐变填充”，只不过只用两种颜色，且把它们渐变光圈都调为 50%，就可以做出想要的效果了。

2．改变渐变中心

PPT 中小球的射线渐变的中心只能在球心，如果想模拟光线斜照的效果，偏移渐变中心是无法实现的。在 ai 中绘制偏移渐变很简单，但是将 svg 粘贴到 PPT 中，再使用“转换为形状”将 svg 变成 Office 的矢量格式时就会丢失这个效果。

一种方法是先画一个圆形，然后使用三维格式，调整光源位置。但这种方法导出为 svg 后就不是矢量图形了，而是一张图像。

因此我采用的方法是使用PPT 的英豪插件。在英豪插件中……

3．绘制干涉、衍射条纹

……

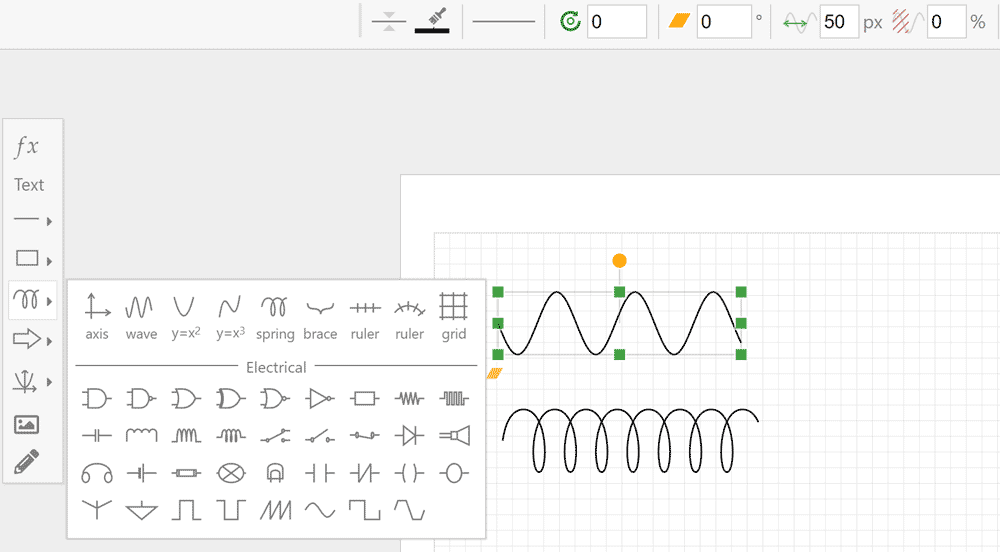

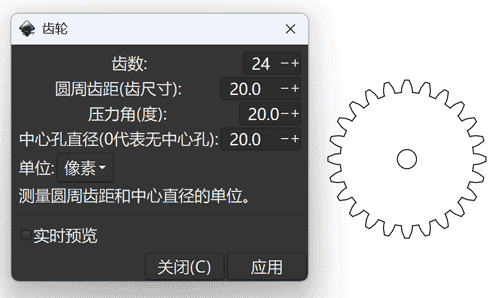

四、其他

1．绘制“×”和“+”

以“×”为例：①可以直接用字符表示，但字符间距调节不便；②也可以用两根长度相同、倾斜 45° 角的直线组合而成，但不是一个整体，改变位置还是不方便；③两条直线也无法使用“合并形状”，该按钮是灰色的；④可以用形状中自带的乘号，然后拖动控制点改变线条的粗细，如下图所示，唯一的缺点是顶点有 13 个，而不是 4 个，究其原因是 Office 中的形状必须是完整的封闭或开放路径，两根直线不满足这个特点。

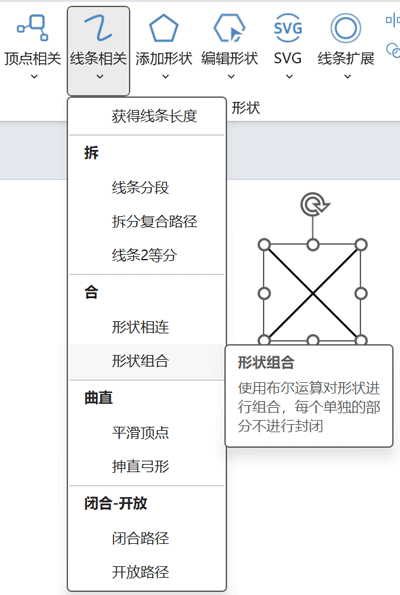

因此还是使用了英豪插件中的“线条相关”→“形状组合”，结果才是只含 4 个顶点的、由两条直线形成的 ×。+ 也可以用类似的方法获得。
