第十节、传真 电视 雷达*

这一节我们介绍无线电波的现代应用——传真、电视和雷达的原理。

一、传真

无线电传真是利用无线电波传送图表、书信、照片等图像的一种方法，报纸印的许多照片都是传真照片。

跟无线电广播不同，在无线电传真中要把图像反射出的光转换为电信号。光电管的制成解决了这个问题。利用光电管可以使电流随着光的强弱而改变，光电管是传真装置中的主要元件，光电管的原理将在本书第七章介绍。

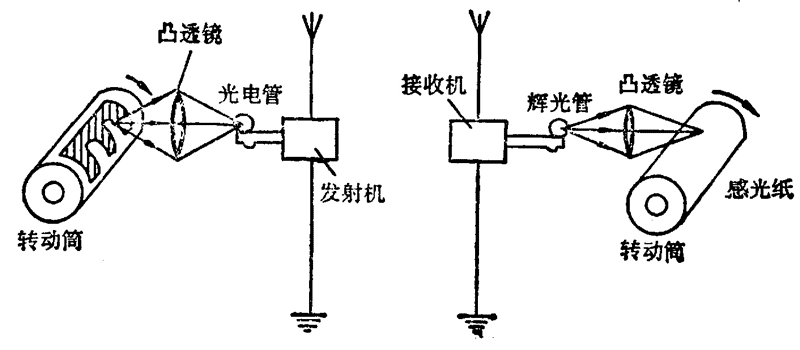

在发射端，把图片贴在图 4–21 左方的转动筒上，转动筒在光电管近旁，一边转动，一边沿轴向移动。这样，图片各部分反射出的强弱不同的光，按照一定顺序照射到光电管上，在光电管电路中就出现了强弱变化的信号电流。用光电管电路作调制器，把信号电流调制到高频等幅振荡电流上，经过发射机就发射出带有传真信号的无线电波。

在接收端，接收机收到带有传真信号的无线电波后，经过放大、检波，把传真信号取出并送给辉光管，辉光管是一种充气管，它发出的光的强弱随着通过的电流的强弱而变化。这样，辉光管所发的光的强弱变化，跟发射端图片各部分的反射光的强弱变化相同。辉光管发的光会聚到卷在转动筒上的感光纸上，接收端用的转动筒跟发射端的相同，移动和转动的情况也完全一致，感光纸依次曝光，再经过显影、定影，就得到跟原来一样的图片。

二、电视

传真传递的是静止的图像，电视传递的是活动的景像，电视的活动景像是怎样形成的呢？

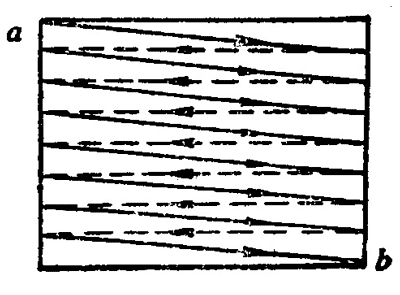

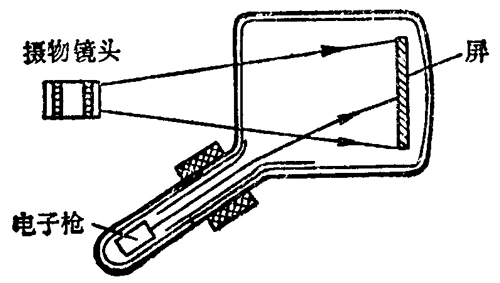

在电视的发射端，摄取景物并将景物反射的光转换为电信号，是由摄像管（图 4–22）来完成的，摄像时，摄像镜头将被摄物体的像成在摄像管中的屏上。电子枪发出的电子束按一定规律偏转，对屏上的图像进行扫描，扫描的路线如图 4–23 所示，从 a 开始，逐行进行，直到 b。这样，把一幅图像各个部分的明暗情况逐点变成强弱不同的信号电流，经过发射机就发射出带有图像信号的无线电波。

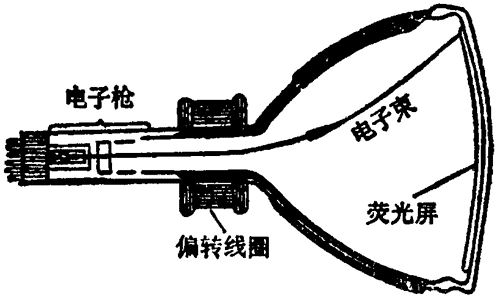

在电视接收端，把电信号转换成景物的像，是由显像管（图 4–24）来完成的。电视机接收到带有图像信号的无线电波后，经过放大、检波，把图像信号送到显像管，显像管里也有一个电子枪，它发射电子束的强弱受图像信号的控制，并且按照跟摄像管的电子枪同样的步调和方式扫描，这样，当电子束射到显像管底部的荧光屏上时，在屏上就出现跟摄像管屏上相同的图像。

摄像机在 1 秒钟内要传送 25 张画面，电视机也以相同的速率在荧光屏上显现这些画面。由于画面更换迅速和视觉暂留，我们便看到了活动的影像。电视机接收到的无线电波，除了带有图像信号，还带有伴音信号，伴音信号经检波取出后，送入扬声器，扬声器就伴随着活动景像发出声音来。

从二十世纪二十年代开始试验电视广播以来，电视技术有了很大的发展，已由黑白电视发展到彩色电视。电视技术目前仍在迅速发展中。

电视的应用日益扩大，除了电视广播，有线电视（又叫闭路电视）也得到了广泛应用。例如，在自动化企业的控制中心，可以利用电视来监视各条生产线的工作情况。一些不便直接观察的地方，如有毒气或强烈放射性的地方，可以用电视作间接的观察。现在，电视技术已经应用到工业、交通、文化教育、国防和科学研究等各个方面。

三、雷达

雷达是利用无线电波来测定物体位置的无线电设备。

电磁波遇到障碍物要发生反射，雷达就是利用电磁波的反射来工作的。波长越短的电磁波，传播的直线性越好，反射性能越强，因此雷达用的是微波波段的无线电波。

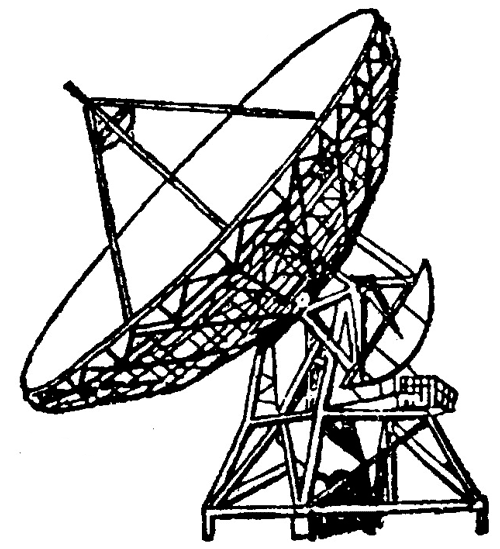

雷达有一个特制的可以转动的天线（图 4–25），它能向一定的方向发射不连续的无线电波，每次发射的时间约为百万分之一秒，两次发射的时间间隔大约是发射时间的一百倍。发射出去的无线电波遇到障碍物时，可以在这个时间间隔内反射回来为天线接收。

已知无线电波的传播速度 c，测出从发射无线电波到接收到反射回来的无线电波的时间 t，就可以根据公式 2s = ct 来确定障碍物的距离，再根据发射无线电波的方向和仰角，便可以确定障碍物的位置。

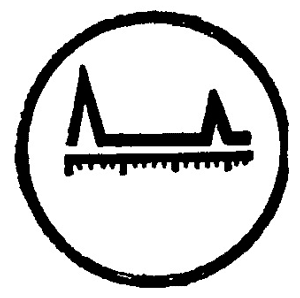

实际上，障碍物的距离等情况是由雷达的指示器直接显示出来的，当雷达向目标发射无线电波时，在指示器的荧光屏上呈现出一个尖形波；在收到反射回来的无线电波时，在荧光屏上呈现出第二个尖形波（图 4–26）。根据两个波的距离，可直接从荧光屏上的刻度读出障碍物的距离。

利用雷达可以探测飞机、舰艇、导弹以及其他军事目标。除了军事用途外，雷达在交通运输上可以用来为飞机、船只导航，在天文学上可以用来研究星体，在气象上可以用来探测台风、雷雨、乌云。
