第七节、电磁波的发送（二） 调制

发射电磁波是为了用它来传递信号，无线电报传递的是电码符号，无线电广播传递的是声音，无线电视传递的不仅有声音还有图像，怎样利用电磁波把电码、声音、图像等信号发射出去呢？

无线电技术中发射信号，先把要传递的信号转变为电信号。这种电信号频率比较低，不能直接用来发射电磁波。如果把这种电信号“加”到高频等幅振荡电流上，那么，载有信号的高频振荡电流产生的电磁波就载着要传递的信号一起发射出去。把要传递的电信号“加”到高频等幅振荡电流上叫做调制。进行调制的装置叫做调制器。要传递的电信号叫做调制信号。

常用的调制方法有调幅和调频，调幅是使高频振荡电流的振幅随着调制信号而改变，调频是使高频振荡电流的频率随着调制信号而改变。

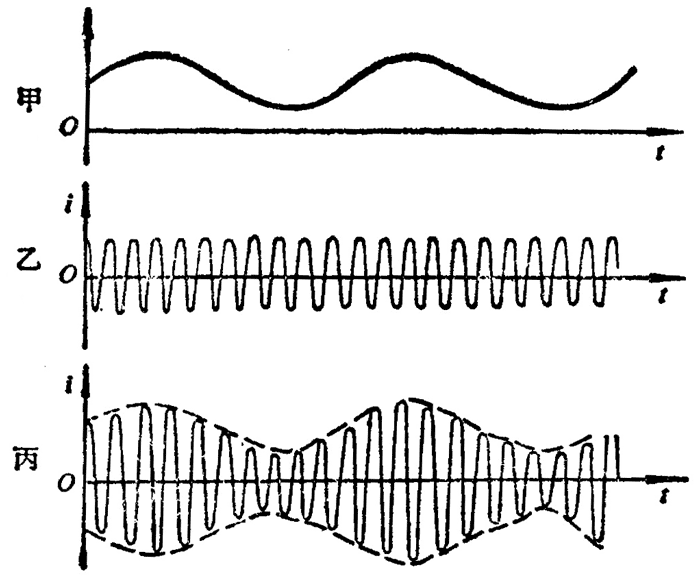

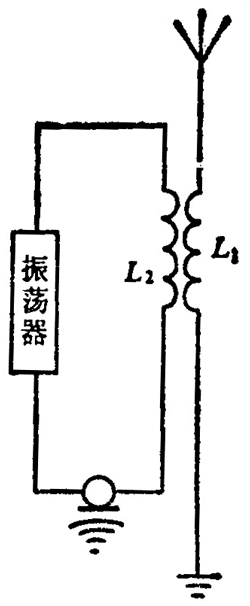

图 4–13 是调幅装置的示意图，接在振荡器和线圈 L₂ 之间的话筒就是一个最简单的调制器。由声源发出的声音振动使话筒里的碳粒发生时松时紧的变化，它的电阻也发生时大时小的变化，所以，虽然振荡器产生的是高频等幅振荡电流（图 4–14 乙），但在线圈 L₂ 中通过的却是振幅随声音而改变的高频调幅电流（图 4–14 丙）。由于 L₂ 和 L₁ 的互感作用，通过开放电路中的也是这种高频调幅电流，于是从开放电路就发射出振幅随声音面改变的电磁波。这种电磁波叫做调幅波。

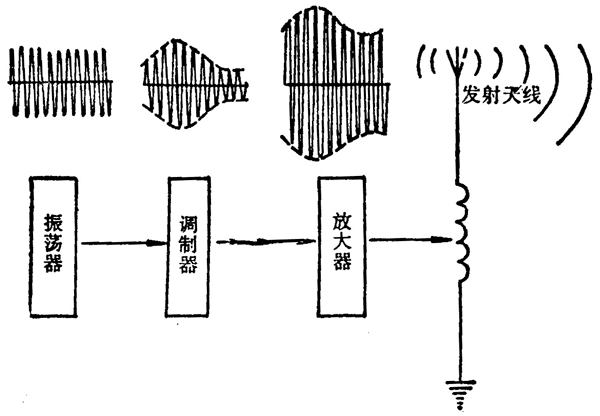

根据这节和前节所讲的，我们看到，在电磁波的发送中必须有振荡器、调制器、天线和地线。振荡器产生高频等幅振荡电流，经过调制器后，成为被调制的高频振荡电流，于是开放电路就发射出带有调制信号的电磁波。为了使电磁波能传得很远，还需要用放大器把被调制的高频振荡电流加以放大，以增强开放电路发射电磁波的功率，整个发送装置的方框图如图 4–15 所示。
