第六节、电磁波的发送(一) 开放电路

从赫兹成功地证实电磁波的存在,到现在不过一百年,电磁波在科学技术上已经得到广泛的应用。广播电台和电视台每天都在发射强大的电磁波,它带着能量和信号传到各地,我们打开收音机和电视机,就听到声音,看到图像(图 4–10)。这是怎样实现的呢?从这一节开始我们将学习有关这方面的一些基本知识。

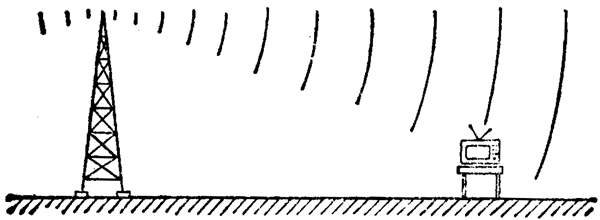

图 4–10 电磁波的发送和接收

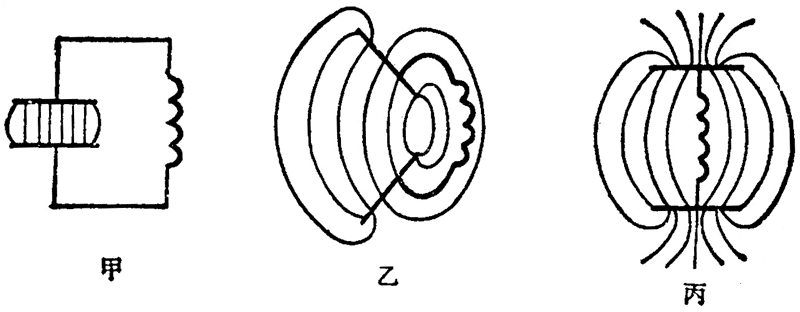

要利用电磁波,必须有效地向外发射电磁波。但是,由普通的电容器和线圈组成的振荡电路(图 4–11 甲),向外辐射能量的本领是很差的。这种振荡电路通常叫做闭合电路,电场和磁场几乎完全集中在电容器和线圈内,电场能和磁场能主要是在电路内互相转化,辐射出去的能量极少,实际上不能用来发射电磁波。为了有效地发射电磁波,必须尽可能使电场和磁场分散开。如果把电路改成图 4–11 乙那样,辐射能量的本领会好些;如果改成图 4–11 丙那样,辐射能量的本领就更好了。图 4–11 丙所示的电路叫做开放电路。

图 4–11  由闭合电路变成开放电路

实际应用的开放电路,线圈下部用导线接地,这条导线叫做地线;线圈上部接到比较高的导线上,这条导线叫做天线。天线和地线形成了一个敞开的电容器。

研究表明,振荡电路辐射能量的本领跟振荡频率有关。电磁振荡的频率越高,向外辐射能量的本领就越大。因此,在无线电技术中使用的振荡电流频率都很高,在几百千赫以上。由频率公式 f = 12πLC 知道,要提高振荡频率,必须降低振荡电路的电感和电容。上面讲的具有天线和地线的开放电路,不但形式开敞,同时它的电感和电容都很小,有很高的固有频率,这对于发射电磁波是很有利的。

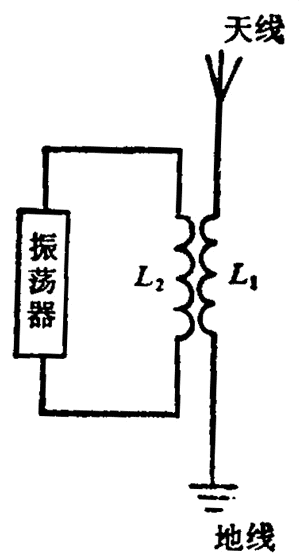

使开放电路里产生振荡电流,通常用如图 4–12 所示的感应耦合的办法,使开放电路的线圈 L1 跟振荡器电路中的线圈 L2 接近。这样,振荡器电路里有振荡电流时,由于 L2 和 L1 的互感作用,在开放电路里就产生了同样频率的振荡电流,从而发射出电磁波。

图 4–12 感应耦合

无线电技术中使用的电磁波通常叫做无线电波,无线电波的波长从几毫米到几十千米,例如中央人民广播电台发射一种频率为 15.55 兆赫的无线电波,波长为 19.3 米。通常根据波长或频率把无线电波分成几个波段,如下表所示。

波段

波长

频率

传播方式

主要用途

长波

30000 ~ 3000 m

10 ~ 100 kHz

地波

超远程无线电通讯和导航

中波

3000 ~ 200 m

100 ~ 1500 kHz

地波和天波

无线电广播和电报通讯

中短波

200 ~ 50 m

1500 ~ 6000 kHz

短波

50 ~ 10 m

6 ~ 30 MHz

天波

微波

米波

10 ~ 1 m

30 ~ 300 MHz

近似直线传播

无线电广播、电视、导航

分米波

10 ~ 1 dm

300 ~ 3000 MHz

直线传播

电视、雷达、导航

厘米波

10 ~ 1 cm

3000 ~ 30000 MHz

毫米波

10 ~ 1 mm

30000 ~ 300000 MHz
