第三章 交流电 复习题

（1）就图 3–1 所示的装置简述正弦交流电的产生和正弦交流电的变化规律，

（2）表征正弦交流电的三个物理量是什么？什么叫交流电的最大值和有效值？对正弦交流电来说，二者之间有什么关系？什么叫做交流电的相和初相？什么叫做相差？

（3）纯电阻电路中欧姆定律的表达式是怎样的？功率的表达式是怎样的？电阻对交流电的电流和电压的相位关系有没有影响？

（4）纯电感电路中欧姆定律的表达式是怎样的？感抗跟自感系数和交流电频率间有什么关系？电感线圈在电路中表现出什么特性？

（5）纯电容电路中欧姆定律的表达式是怎样的？容抗跟电容和交流电频率间有什么关系？电容器在电路中表现出什么特性？

（6）*纯电感电路中，电流和电压的相位关系是怎样的？在纯电容电路中，电流和电压的相位关系是怎样的？

（7）*交流电的功率表达式是怎样的？什么叫有功功率、视在功率和功率因数？

（8）简述变压器的工作原理。变压器原副线圈上的端电压之比等于什么？原副线圈中的电流之比等于什么？

（9）简述电能输送的原理。

（10）简述交流电整流和滤波的原理和方法。

（11）简述三相交流电的产生，在电源的星形连接中，线电压和相电压的关系是怎样的？在负载的星形连接中，线电流和相电流的关系是怎样的？在负载的三角形连接中，线电流和相电流的关系是怎样的？

（12）简述感应电动机的原理。

（13）你自己总结一下，交流电比直流电有哪些优点。

（14）你自己总结一下，交流电和直流电存在什么共同点，交流电又有什么特点，哪些规律形式相同，哪些规律有所不同。

习题

（1）把电阻和电容器串联在交流电路中，测得电阻上的电压为 30 伏，电容器上的电压为 40 伏。已知电阻的阻值为 200 欧，交流电的频率为 50 赫，求电容器的电容，这道题提供了一种用伏特表测定电容的方法。

（2）把电阻和电容器并联在交流电路中，已知电阻的阻值是 500 欧，电容器的电容是 30 微法。当交流电的频率为 50 赫时，通过电阻和电容器的电流之比是多大？当交流电的频率是 500 赫时，电流之比又是多大？

（3）变压器的原线圈为 1100 匝，副线圈为 180 匝，原线圈接到 220 伏的交流电路中，副线圈上并联了 3 个阻值都是 90 欧的用电器。如果原线圈允许通过的最大电流为 0–9 安，副线圈上最多还可以并联多少个阻值为 60 欧的用电器？

（4）有一个教学用的可拆变压器，它的原副线圈外部还可绕线，现在要测定原副线圈的匝数。现有一根足够长的绝缘导线，还需要什么器材？简要说明实验原理。

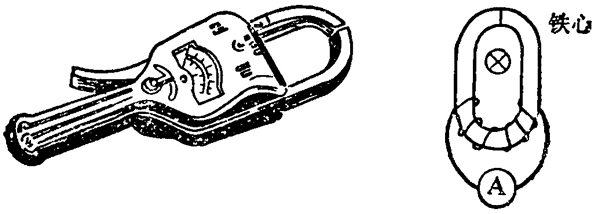

（5）图 3–59 是电工常用的钳形电流表，可以用来测定交变电流，把钳口打开，把被测的通电导线放在钳口中间（右图），交流电表就可以测出导线中的电流强度。试说明钳形电流表的工作原理。

（6）在图 3–35 所示的桥式整流电路中，变压器原副线圈的匝数比等于 8，原线圈接在 220 伏的交流电路中，能不能选用最高反向工作电压为 50 伏的晶体二极管进行整流？为什么？

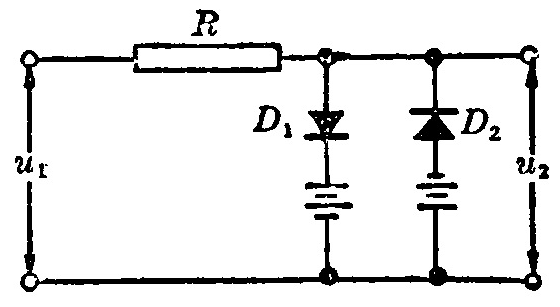

（7）图 3–60 是电子技术中用到的限幅电路，电池组的电动势都为 E，左端输入的是正弦交流电，电压 u₁ 的最大值为 2E。试画出右端输出的电压 u₂ 的图象，并分析说明理由。电池组的内电阻略去不计。

（8）在图 3–46 所示的三相四线制照明电路中，设 A 相接通了 8 盏“220 V，100 W”的灯泡，B 相接通了 2 盏“220 V，100 W”的灯泡，C 相中没有接通灯泡，这时接通的灯泡都正常发光，因某种原因中性线断开了（在该图中 O 处断开），将会发生什么现象？说明理由。

在三相四线制电路中，中性线在任何时候都不能断开。为了避免中性线断开，在中性线上也不能安装开关和保险丝。做完这道题，你将会对此有所了解。

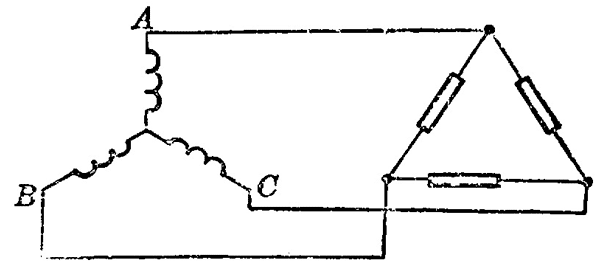

（9）如图 3–61 所示，电源采用星形连接，负载采用三角形连接。电源的相电压是 220 伏，各相负载相同，阻值都是 110 欧，求通过各相负载的相电流和线电流。

（10）每一台电动机都有一定的额定功率。在实际中要根据负载的功率来选择电动机的功率，使电动机的额定功率等于或稍大于负载的功率，有一台水泵，抽水量 Q = 0.03 m³/s，抽水高度 h = 20m，效率 η₁ = 0.55，用一台感应电动机道过皮带传动来带动，皮带传动的效率 η₂ = 0.8。现有三台感应电动机，额定功率分别是 14 千瓦、20 千瓦、28 千瓦，应当选择哪一台？计算时取 g = 10 m/s²。
