第九节、变压器

在实际应用中,常常需要改变交流电的电压。大型发电机发出的交流电,电压有几万伏,而远距离输电却需要高达儿十万伏的电压,各种用电设备所需的电压也各不相同,电灯、电炉等家用电器需要 220 伏的电压,机床上的照明灯需要 36 伏的安全电压,一般电子管的灯丝只需 6.3 伏的低电压,电视机显象管却需要一万多伏的高电压,交流电便于改变电压,以适应各种不同的需要,变压器就是改变交流电电压的设备。

一、变压器原理

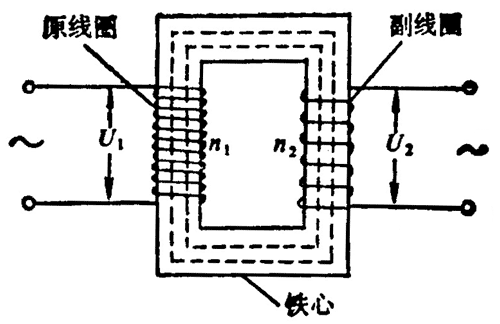

图 3–25 是变压器的示意图。变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。一个线圈跟电源连接,叫原线圈(也叫初级线圈);另一个线圈跟负载连接,叫副线圈(也叫次级线圈),两个线圈都是用绝缘导线绕制成的,铁芯由涂有绝缘漆的硅钢片叠合而成。

图 3–25

在原线圈上加交变电压 U1,原线圈中就有交变电流,它在铁芯中产生交变的磁通量,这个交变磁通量既穿过原线圈,也穿过副线圈,在原、副线圈中都要引起感生电动势,如果副线圈电路是闭合的,在副线圈中就产生交变电流,它也在铁心中产生交变磁通量,这个交变磁通量既穿过副线圈,也穿过原线圈,在原、副线圈中同样要引起感生电动势,在原、副线圈中由于有交变电流而发生的互相感应现象,叫做互感现象,互感现象是变压器工作的基础。

原线圈和副线圈中的电流共同产生的磁通量,绝大部分通过铁芯,只有一小部分漏到铁心之外。在粗略的计算中可以略去漏掉的磁通量,认为穿过这两个线圈的交变磁通量相同,因而这两个线圈的每匝所产生的感生电动势相等,设原线圈的匝数是 n1,副线圈的匝数是 n2,穿过铁芯的磁通量是 ϕ,那么原、副线圈中产生的感生电动势分别是

1=n1ΔϕΔt,2=n2ΔϕΔt

由此可得

(1)12=n1n2

在原线圈中,感生电动势 ℰ1 起着阻碍电流变化的作用,跟加在原线圈两端的电压 U1 的作用相反,是反电动势。原线圈的电阻很小,如果略去不计,则有 U1 = ℰ1。副线圈相当于一个电源,感生电动势 ℰ2 相当于电源的电动势。副线圈的电阻也很小,如果忽略不计,副线圈就相当于无内阻的电源,因而副线圈的端电压 U2 等于感生电动势 ℰ2,即 U2 = ℰ2。因此得到

(2)U1U2=n1n2

可见,变压器原、副线圈的端电压之比等于这两个线圈的匝数比。如果 n2 > n1U2 就大于 U1,变压器就使电压升高,这种变压器叫做升压变压器,如果 n1 > n2U1 就大于 U2,变压器就使电压降低,这种变压器叫做降压变压器

变压器原、副线圈的电流之间又有什么关系呢?

变压器工作时,输入的功率主要由副线圈输出,小部分在变压器内部损耗了。变压器的线圈有电阻,电流通过时要生热,损耗一部分能量,这种损耗叫做铜损。铁芯在交变磁场中反复磁化,也要损耗一部分能量使铁芯发热,这种损耗叫做铁损。变压器的能量损耗很小,效率很高,特别是大型变压器,效率可达 97 ~ 99.5%。所以,在实际计算中常常把损耗的能量略去不计,认为变压器的输出功率和输入功率相等。即

(3)U1I1=U2I2

[1]

由(2)式和(3)式可得

(4)I1I2=n2n1

这就是变压器工作时原、副线圈中电流之间的关系。可见,变压器工作时原线圈和副线圈中的电流强度跟线圈的匝数成反比。变压器的高压线圈匝数多而通过的电流小,可用较细的导线绕制;低压线圈匝数少而通过的电流大,应当用较粗的导线绕制。

二、几种常用的变压器

变压器的种类很多,除常见的电力变压器外,我们再介绍几种常用的变压器。

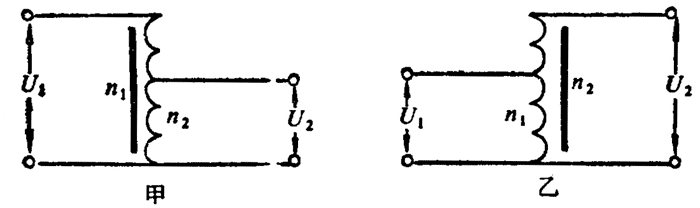

图 3–26 是自耦变压器的示意图。这种变压器的特点是铁心上只绕一个线,如果把整个线圈作原线圈,只取线圈的一部分作副线圈,就可以降低电压(图 3–26 甲);如果把线圈的一部分作原线圈,整个线圈作副线圈,就可以升高电压(图 3–26 乙)。

图 3–26 自耦变压器

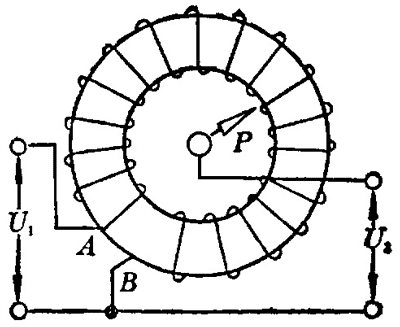

调压变压器就是一种自耦变压器,它的构造如图 3–27 所示。线圈 AB 绕在圆环形的铁心上,AB 之间加上输入电压 U1。移动滑动触头 P 的位置,就可以调节输出电压 U2

图 3–27 调压变压器

互感器也是一种变压器,交流伏特表和安培表都有一定的量度范围,不能直接测量高电压和大电流,高电压对人有危险,为了保证工作人员的安全也不能把电表直接接入高压电路里。用变压器来把高电压变成低电压,或者把大电流变成小电流,这个问题就可以解决了,这种变压器叫做互感器,互感器分电压互感器和电流互感器两种。

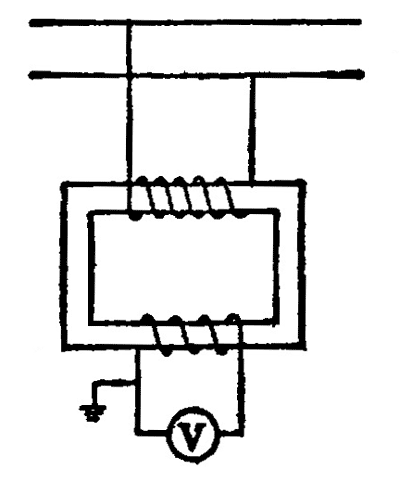

电压互感器(图 3–28)用来把高电压变成低电压,它的原线并联在高压电路中,副线圈上接入交流伏特表,根据伏特表测得的电压 U2 和铭牌上注明的变压比(U1/U2),可以算出高压电路中的电压。为了工作安全,电压互感器的铁壳和副线圈应该接地。

图 3–28  电压互感器

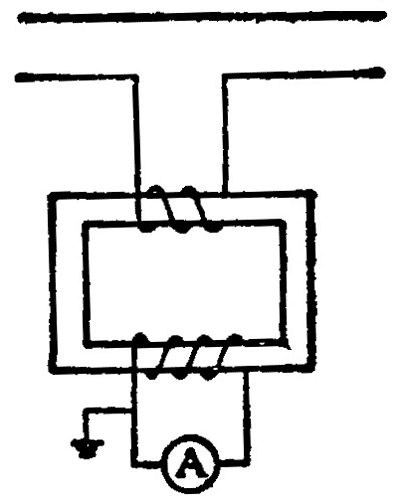

电流互感器(图 3–29)用来把大电流变成小电流。它的原线圈串联在被测电路中,副线圈上接入交流安培表,根据安培表测得的电流 I2 和铭牌上注明的变流比(I1/I2),可以算出被测电路中的电流。如果被测电路是高压电路,为了工作安全,同样要把电流互感器的外壳和副线圈接地。

图 3–29  电流互感器

练习六

(1)变压器能不能改变直流电的电压?说明理由。

(2)收音机中的变压器,原线圈有 1210 匝,接在 220 伏的交流电源上,要得到 5 伏、6.3 伏和 350 伏三种输出电压,三个副线圈的匝数各是多少?

(3)为了安全,机床上照明电灯用的电压是 36 伏,这个电压是把 220 伏的电压降压后得到的,变压器的原线圈是 1140 匝,副线圈是多少匝?用这台变压器给 40 瓦的电灯供电,原副线圈中的电流强度各是多大?

(4)利用变压器的原理可以测量线圈的匝数;用被测线圈作原线圈,用一个匝数已知的线圈作副线圈,通入交流电,测出两线圈的电压,就可以求出被测线圈的匝数,已知副线圈有 400 匝,把原线圈接到 220 伏的线路中,测得副线圈的电压是 55 伏,求原线圈的匝数。

(5)在图 3–28 所示的电压互感器的电路中,为什么副线圈的匝数比原线圈的少?在图 3–29 所示的电流互感器的电路中,为什么副线圈的匝数比原线圈的多?


[1] 根据交流电功率的公式 P = UIcosϕ,(3)式应该写成 U1I1cosϕ1 = U2I2cosϕ2。式中 cosϕ1 是原线圈电路的功率因数,cosϕ2 是副线圈电路的功率因数。ϕ1ϕ2 通常相差很小,在实际计算中可以认为它们相等,因而得到(3)式。
