XNA Shader编程教程7－卡通渲染

今天，我将讨论一个简单的算法，可以通过使用Cel shading/Toon shading渲染一个非真实感的场景。

要实现这个效果，你需要两个shaders：

（a）Toon shader会根据纹理添加光线，使用的是教程2讨论国的过的漫反射算法。

（b）一个post process edge detection（离屏边缘检测）算法。

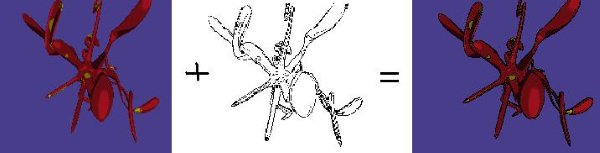

首先，我们使用Toon shader将场景渲染到渲染目标（render target），然后将这个纹理在shader（b）中检测边缘，最后将场景和边缘组合起来：

Shader (a) + (b) 产生最终的输出颜色。

Cel/Toon shader

要创建cel/toon shader我们需要计算漫反射光 ( N点乘L )并将它作为纹理的x坐标：

Tex.y = 0.0f;
Tex.x = saturate(dot(L, N));
float4 CelColor = tex2D(CelMapSampler, Tex);

而2D纹理（分辨率32x1）的CelMapSampler采用器如下图所示：

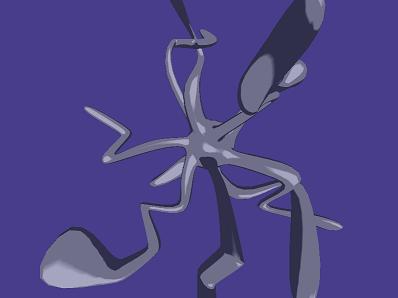

如果L和N垂直（点乘＝0），那么将使用坐标为（0.0,0.0）的纹理像素。如果N和L平行（点乘＝1），那么将使用坐标为（1.0,0.0）的纹理像素，其他像素在0.0～1.0的范围内。如你所见，纹理只有3种不同的颜色。要从pixel shader返回CelColor，output将使用指定纹理作为漫反射shader：

但是我们仍需要纹理，这可以通过在教程2中同样的方法实现，只不过不是用纹理的颜色乘以漫反射颜色，而是用toon-shaded漫反射映射的CelColor乘以纹理颜色：

return (Ai*Ac*Color)+(Color*Di*CelColor);

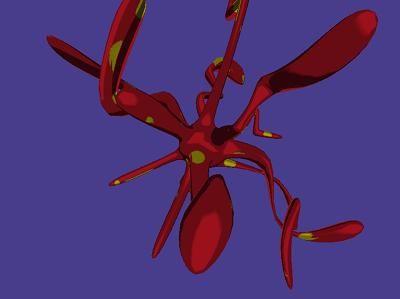

最终结果如下图所示：

不是很难吧？：）看起来不错，但在某些情况下，我们可能还希望在图像边缘有黑边。要实现这一点：

一个办法是第一次绘制对象的全黑的图像，然后绘制对象的cel-shaded图像，但小一点点；

另一个办法是将场景渲染到一个纹理，然后对这个纹理应用边缘检测shader，这也是本教程的做法。

后屏边缘检测（Post process Edge Detection）

边缘检测shader使用下列矩阵作为核心过滤器：

核心过滤器的工作原理是将该矩阵作用到图像中的每个像素。核心包含乘法因子应用于像素和它的临近像素。当所有的值相乘后，像素就会被替换成乘积的总和。选择不同的核心，可应用不同的过滤。

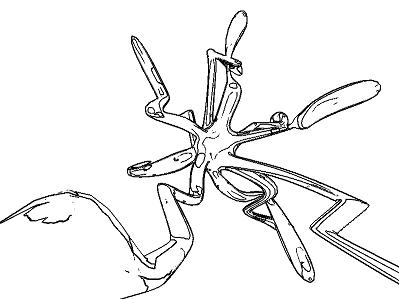

使用这个shader可以创建一个黑白纹理，其边缘是黑色的，其余是白色的。这使得创建一个具有边缘的普通场景很容易：

Color*result.xxxx;

Color是场景纹理，而result.xxxx是边缘检测纹理。当Color乘以result，不是边缘部分的像素是白色的即1.0，而边缘是黑色的即0.0。将Color乘以1.0颜色不变，而乘以黑色边缘( 0.0 )则变成0.0（黑色）。

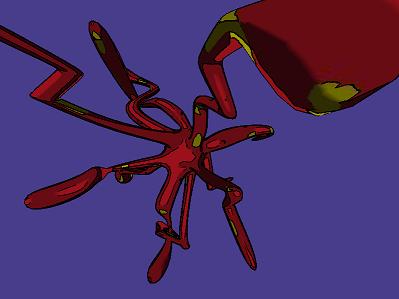

如你所见，toon-shaders不难，通过几行代码就能实现。
