实验九十九 伏安法测量一根金属丝的阻值

实验器材

朗威 DISLab 方块电路(LW-SI816)、电阻定律实验器(LW-6343)。

实验装置

如图 99 – 1。

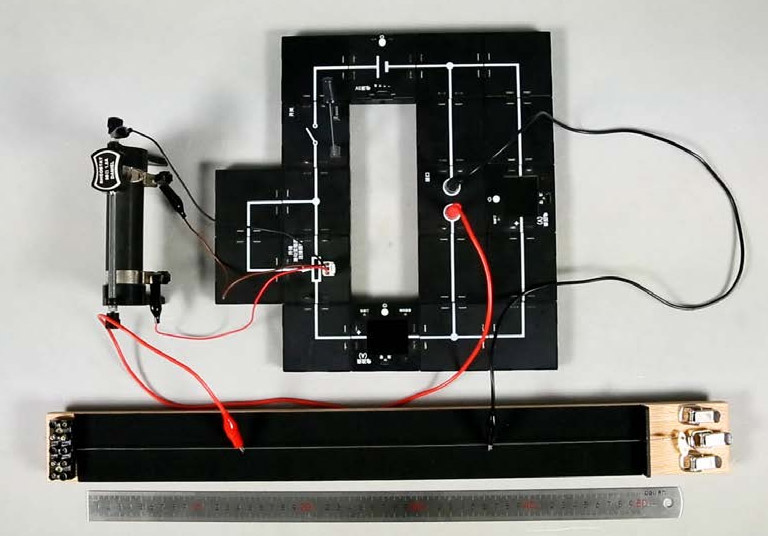

图 99 – 1 伏安法测量一根金属丝的阻值实验装置

实验操作(专用软件)

 1   按照实验装置图进行搭建,注意:为了保护电源、电表,连接电路时,电键处于断开状态。闭合电键前,滑动变阻器要处于最大阻值处;

 2   用接口模块连接电阻定律实验器,用鳄鱼夹夹住金属丝的两端,将金属丝接入电路。此时,金属丝接入电路的长度是两个鳄鱼夹之间的长度;

 3   打开朗威 8.0 上海版软件,进入专用软件,选择“学生实验”中的“电阻定律”实验条目,单击“测量金属丝的电阻”实验;

 4   打开电压表、电流表和电源模块的开关,单击“开始实验”、“传感器调零”,将电流表和电压表调零;

 5   闭合电键,调节滑动变阻器,单击“记录数据”记录多组电压和电流的数值(图 99 – 2),断开开关;

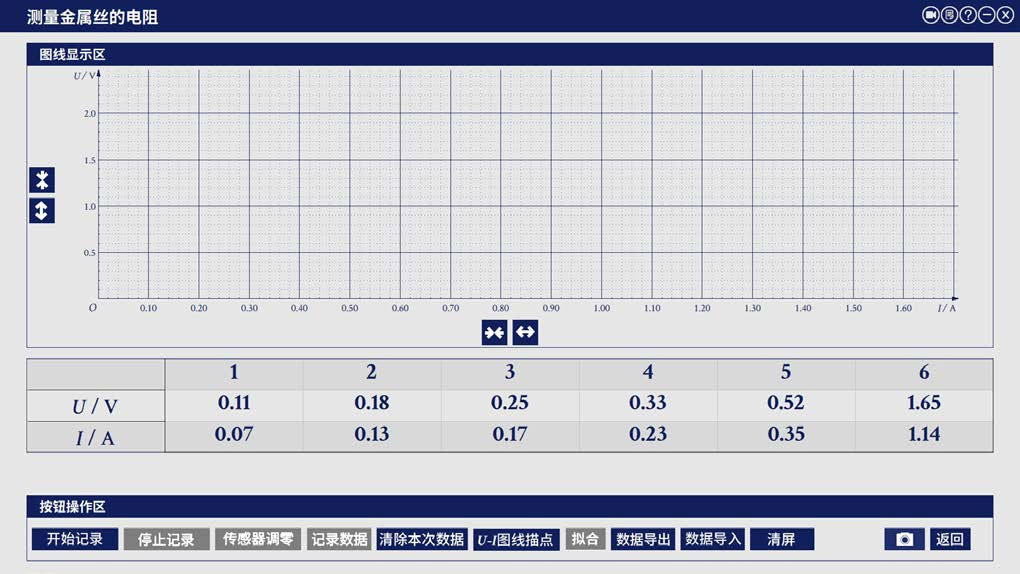

图 99 – 2 专用软件 测量金属丝的电阻实验数据

 6   单击“UI 图线描点”(图 99 – 3)、“拟合”可以发现,UI 图像是一条近似过原点的直线。根据 R = U/IUI 图像斜率是该细铁丝的阻值(图 99 – 4)。

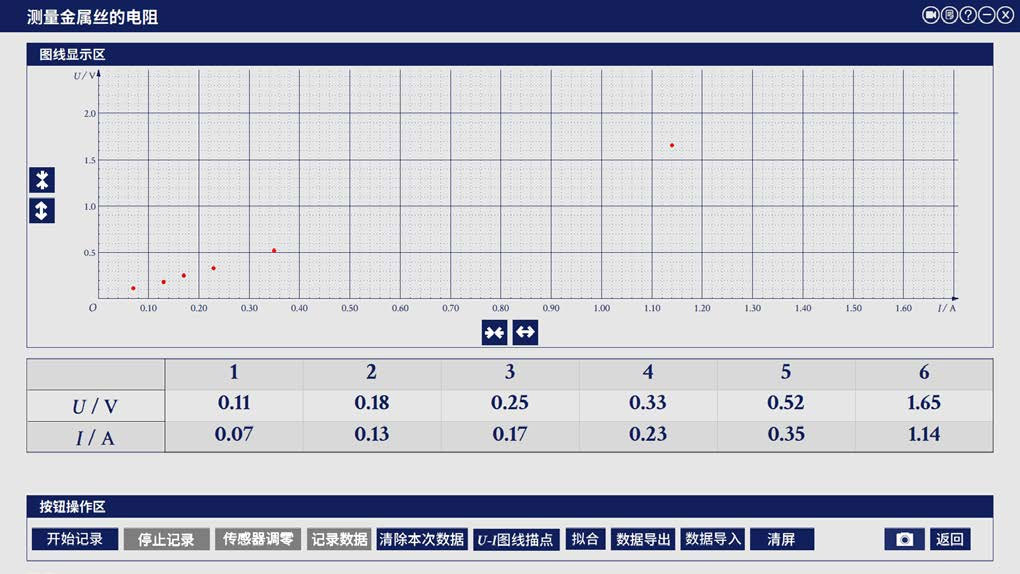

图 99 – 3 专用软件 测量金属丝的电阻 UI 图线描点

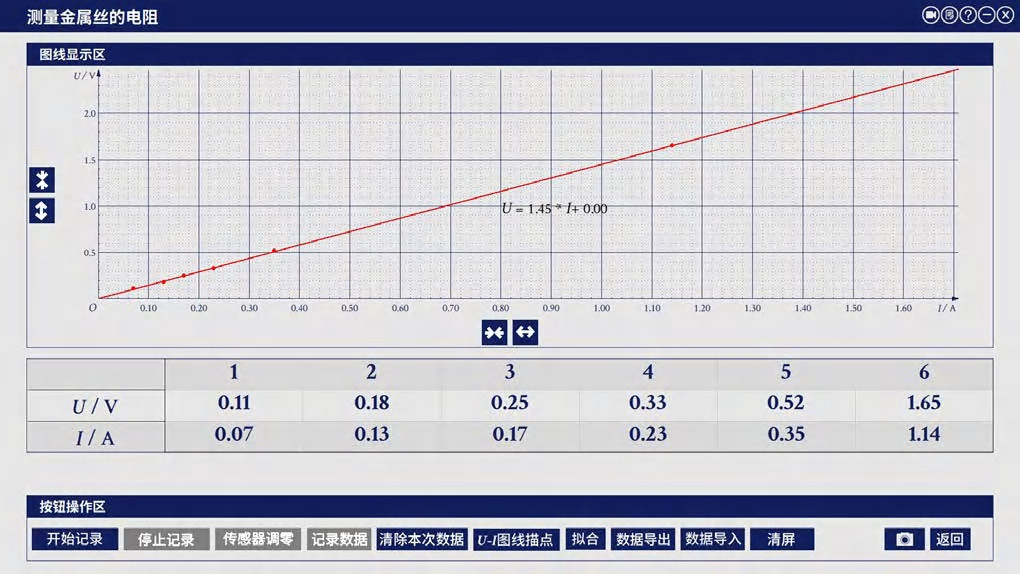

图 99 – 4 专用软件 测量金属丝的电阻拟合图线

视频地址http://llongwill.qybee.com/lecture/14637

文件下载(已下载 17 次)
